Frage zu Schaltzeichen?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 03. Mai 2017 23:48    Titel: Frage zu Schaltzeichen? Antworten mit Zitat

Hallo,

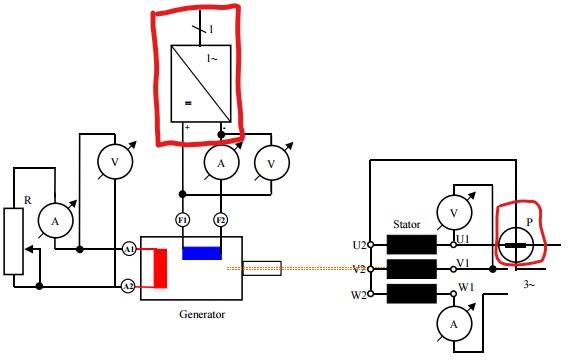

könnte mir jemand erklären was die markierten Symbole bedeuten und was ihr Zweck in diesem Schaltkreis sind?

MfG, xCuse



 Beschreibung:
 Dateigröße:  128.97 KB
 Angeschaut:  1263 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 04. Mai 2017 08:29    Titel: Antworten mit Zitat

Das viereckige Kästchen soll wohl die Gleichstrom/-spannung des Generators in Wechselstrom (nicht Spannung) iumwandeln (die Richtung ist unklar, es könnte auch umgekehrt sein, denn üblich fließt die Energie von links nach rechts oder von oben nach unten). Das runde ist ein Leistungsmesser (P = Power).
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Murks
Gast





Beitrag Murks Verfasst am: 04. Mai 2017 09:39    Titel: Antworten mit Zitat

Fast. Der Kasten mit ~ / = ist die Versorgung der Feldwicklung (F1 - F2) des Generators. Es ist ein Gleichspannungs-Netzteil.

Am Anker des Generators (A1 - A2) ist die einstellbare ohmsche Last R angeschlossen.
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 04. Mai 2017 11:04    Titel: Antworten mit Zitat

Murks hat Folgendes geschrieben:
Fast. Der Kasten mit ~ / = ist die Versorgung der Feldwicklung (F1 - F2) des Generators. Es ist ein Gleichspannungs-Netzteil.

Am Anker des Generators (A1 - A2) ist die einstellbare ohmsche Last R angeschlossen.
Ja, das leuchtet ein - bis auf I~, was ja auf einen Strom hindeutet (es wäre also ein Stromwandler mit Geichrichtung oder was?).
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 04. Mai 2017 13:58    Titel: Antworten mit Zitat

Vielen Dank für eure Antworten!

Ich denke das soll kein I~ sein sondern ein 1~, da auf der rechten Seite ein 3~ vorkommt.
Wie sind in diesem Schaltbild die Enden an der rechten Seite zu deuten? Könntet ihr mir das noch erläutern? Sie hören auf dem Bild einfach auf, oder heißt das, dass sie an diesem Punkt an ein Drehstromnetz angeschlossen sind ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 04. Mai 2017 15:08    Titel: Antworten mit Zitat

xCuse hat Folgendes geschrieben:
Ich denke das soll kein I~ sein sondern ein 1~, da auf der rechten Seite ein 3~ vorkommt.
Wie sind in diesem Schaltbild die Enden an der rechten Seite zu deuten? Könntet ihr mir das noch erläutern? Sie hören auf dem Bild einfach auf, oder heißt das, dass sie an diesem Punkt an ein Drehstromnetz angeschlossen sind ?
Ja, Cuse, das klingt vernünftig.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
xCuse



Anmeldungsdatum: 10.11.2015
Beiträge: 69

Beitrag xCuse Verfasst am: 04. Mai 2017 23:28    Titel: Antworten mit Zitat

Ich hätte noch ein paar Fragen bezüglich des Schaltbildes, bzw. allgemeine Fragen zum Thema Asynchronmaschine und möchte ungern einen neuen Post erstellen.

Zum Schaltbild habe ich noch gegeben, dass die Spannung am Ständer über einen Stelltransformator erhöht wird.

1. Bedeutet das, dass die Asynchronmaschine über seine Klemmen L1, L2, L3 an den Transformator angeschlossen wird und der Transformator für die Einstellung der Spannung sorgt ?

2. Habe ich die Klemmen richtig bezeichnet?
Falls ja: Wie nennt man die Leitung mit dem Fragezeichen und wo schließt man sie an?
Falls nein: Welche der Klemmen sind L1, L2, L3 und was ist die letzte?

3. Wie sieht das ganze physisch aus?
Ich habe mit sowas leider noch nie physisch zu tun gehabt und würde gerne zur Theorie ein Bild im Kopf haben. Könnte mir jemand erklären wie der Anschluss physisch funktioniert oder mir vielleicht eine Quelle geben wo man das sehen kann.
Habe Google schon angestrengt aber bis auf die 0815 theoretischen Erklärungen wie es funktioniert finde ich keine recht greifliche (oder bebilderte) Quelle an der man sowas mal sieht.

Hoffe es ist nicht zu viel verlangt und wäre euch sehr dankbar! Hilfe



 Beschreibung:
 Dateigröße:  88.35 KB
 Angeschaut:  1174 mal
