Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

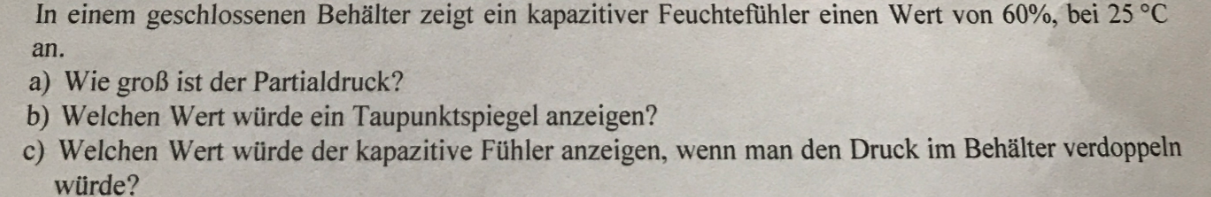

Hallo kann mir jemand erklären wie ich bei der a) vorgehen soll?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Moin!

Hast Du eine Dampftabelle Wasser (Temperatur, Druck Dichte) für diesen Temperaturbereich zur Hand? Dort siehst Du für jede Temperatur die maximale Wasserdampfdichte (Luftfeuchte) und den entsprechenden Dampfdruck. "Maximal" heißt, daß der Wasserdampf sich zu verflüssigen beginnt.

a) Aus der Tabelle entnimmst Du den (maximalen) Dampfdruck für 25 °C und der Dampfdruck bei 60 % relativer Feuchte müßte davon 60 % sein.

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

Wir haben überhaupt gar keine Tabelle bekommen ?

Wie mache ich das dann ?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

a) Aus der Tabelle entnimmst Du den (maximalen) Dampfdruck für 25 °C und der Dampfdruck bei 60 % relativer Feuchte müßte davon 60 % sein.

PS Im Internet fand ich auf die Schnelle nur umfangreichere Dampftabellen, meistens für technische Anwendungen.

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

Maximaler Dampfdruck bei 25 C = 0.003166MPa

60% davon = 5.277*10^-4 Mpa = 5.277*10^2 Pa

Richtig ?

b) Welchen Wert würde der Taupunktspiegel anzeigen?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Prozentwert überprüfen, 60 % von ... bedeutet 60/100 von ...!

Kannst Du Dir unter Taupunkt etwas vorstellen? Evtl. kurz nachlesen.

Ist damit die Funktion des Taupunktspiegelhygrometer ungefähr klar? Der Name sagt es eigentlich: Es wird in dem Dampf an der Stelle des Meßgerätes eine gewisse Temperatur erzeugt und gemessen ...

Anschließend wieder in der Tabelle: Bei welcher Temperatur ist der errechnete Partialdruck = der maximale Dampfdruck?

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

a) 0.0018996 Pa

Richtig?

b)

Was ich bei der b) machen soll ?

Ist mir nicht ganz klar

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Das Meßgerät interessiert Dich nicht? Fauler Strick!

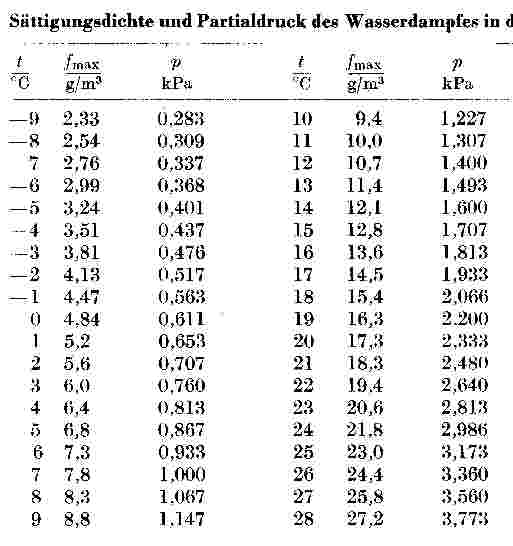

Du suchst in der etwas genaueren Tabelle (unten) diejenige Temperatur, für die der errechnete Druck der maximale Partialdruck ist. Ich nehme an, daß das bei b) gemeint ist.

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

3.173 kPa ?

Stimmt das?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Du hattest oben den Partialdruck des Wasserdampfes ausgerechnet (60 % von ...) und für diesen Wert suchst Du in der Tabelle die dazugehörige Temperatur. [Numerisch kontrollieren werde ich es nicht.]

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

Den Wert finde ich ga net Big Laugh

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Also nochmal: Weißt Du, was MPa bedeutet?
Dann berechne 60 % von 0,003166 MPa.
Wieviel kPa sind das?

PS Neugierige Frage: Was lernst oder studierst Du?

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

Rechnung:

\frac{0,003166 *10^6Pa*60}{100} = 1.8996kPa

Ist mein berechneter Wert richtig?

Ist es der 7 Wert in der Tabelle?

P:S Etechnik

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Moin!

Wir sind bei Frage b)?

Welche Temperatur (Taupunkttemperatur) gehört nach Tabelle etwa zum Sättigungsdampfdruck 1,9 kPa? Diese ist vermutlich bei b) gefragt.

PS Es gibt auch Möglichkeiten zur Berechnung der Dampfdruckkurve. Von Chemikern würde man das erwarten, bei Elektrotechnikern denke ich eher, daß der Umgang mit solchen Tabellen angesagt ist. Mußt Du wissen.

Angenehmen Adventssonntag!

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

b) Somit 17 C Big Laugh

c)

Soll ich für c diesen Druck hier 0.003166MPa verdoppeln?

P:S Schönen Advent

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Etwa 17 °C.

Etechnik · Anmeldungsdatum: 19.11.2016 Beiträge: 109

Soll ich also denWert 14.5 jetzt nehmen?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

25 °C -> 23,0 g/m * 60 % ~ 13,8 g/m² ...> 13,8 g/m * 2 ~ 27,6 g/m³
Durch Halbierung des Volumens hast Du (rechnerisch) eine doppelte Wasserdampfdichte von etwa 27,6 g/m³ (bei gleichbleibenden 25 °C) erreicht. Die maximale Damfdichte bei 25 °C ist jedoch 23,0 g/m³.

Was passiert also, wenn "zuviel" Wasserdampf in der Luft ist (Blick aus dem Fenster!)? Welcher Zustand wird sich einstellen und was wird daraufhin das Meßgerät anzeigen, welche relative Luftfeuchte - immer noch bei 25 °C.

Relative Luftfeuchte := Dampfdichte : maximale Dampfdichte bei der betreffenden Temperatur.
