Berechnung an mehren Grenzflächen bei Prismen

gutschein · Anmeldungsdatum: 14.06.2015 Beiträge: 1

Aufgabe:

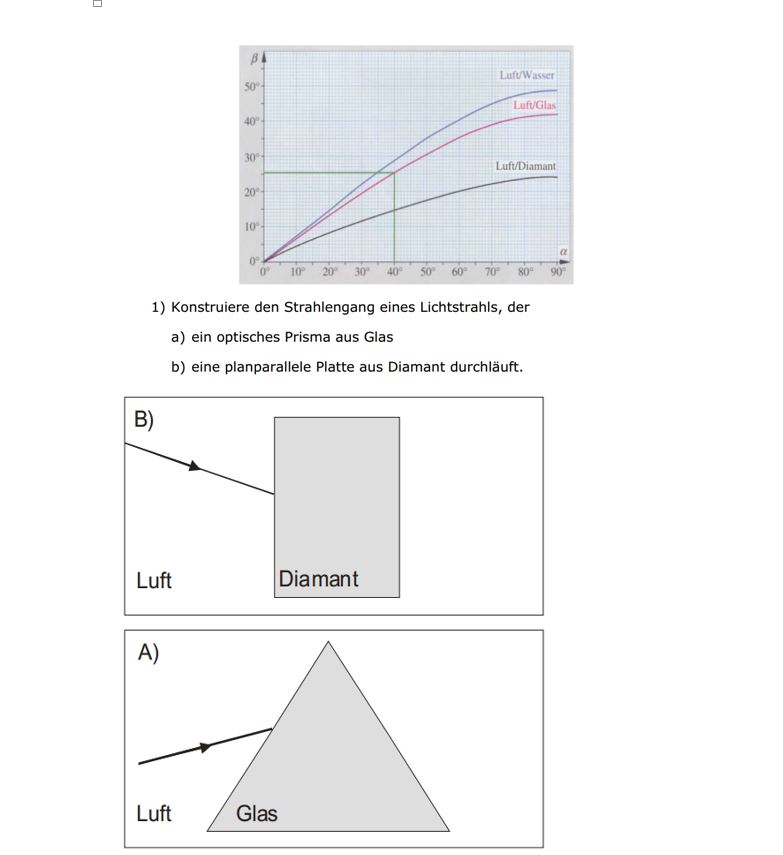

Siehe Bilder
Hallo zusammen,

ich knobele schon den Ganzen Tag an folgender Aufgabe:

Frage 1

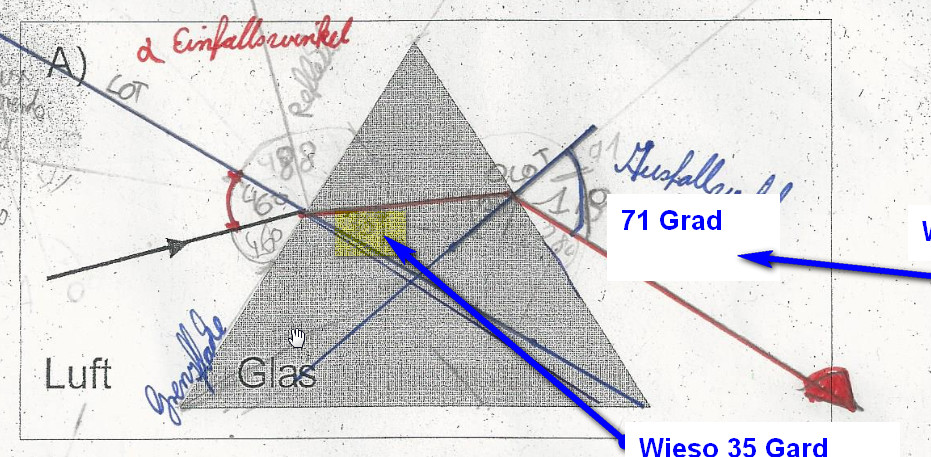

Ich verstehe nicht wie man auf die 35 Grad kommt.
Laut dem Diagramm wäre doch bei einem Eintrittswinkel von 46 Grad, den wir in der Schule gemessen haben der Berechnungswinekl ca 28 Grad bei Luft/Wasser.

Ist das einfach falsch notiert?

Frage 2
wie kamen wir auf den Ausfallswinkel von 71 Grad?
Ich war leider Krank und habe nur den Mitschrieb.
Wurde da einfach der Brechungswinkel 28 Grad bzw. 35 Grad mal zwei multipliziert, da
(Auf Bild Erklärung fand ich folgendes, erster Absatzt letzte Zeile)
Aufgrund der Geometrie ergibt sich aber ein zweimaliges Berechnung in die gleiche Richtung.
Heißt dass, das man den Berechnungswinkel einfach mal zwei nimmt bei einem gelichschenkligen Prismendreieck?

Ich wäre echt sehr dankbar, wenn ihr mir da weiter helfen könntet.

Vielen lieben DANK

yellowfur · Moderator Anmeldungsdatum: 30.11.2008 Beiträge: 804

Bei deinem Aufschrieb scheint einiges nicht richtig notiert zu sein. Also erstmal besteht dein Prisma aus Glas und nicht aus Wasser, wie da steht, also ist dein Brechungsindex

und nicht 1.33.
Zweitens müssen die Winkel, die du da alle links vom Prisma notiert hast, zusammengezählt 180 Grad ergeben, was sie bei mir für 46+46+48+8 nicht tun.
Den Winkel auf der anderen Seite des Prismas für das austretende Licht erhältst du, indem du das Snellius-Brechungsgesetz zweimal anwendest, einmal für den Eintritt des Lichtstrahls in das Prisma und dann für den Austritt auf der anderen Seite (dafür musst du den Keilwinkel des Prismas oben kennen), etwa so:

http://physikaufgaben.de/aufgaben_zeige_an.php?auswahl_t=222&auswahl_n=4&=Die+Aufgaben+anzeigen&id=3&nummer=leer
