Stabkräfte grafisch ermitteln!

newc0meR · Anmeldungsdatum: 07.02.2014 Beiträge: 17

Hallo liebe Community,

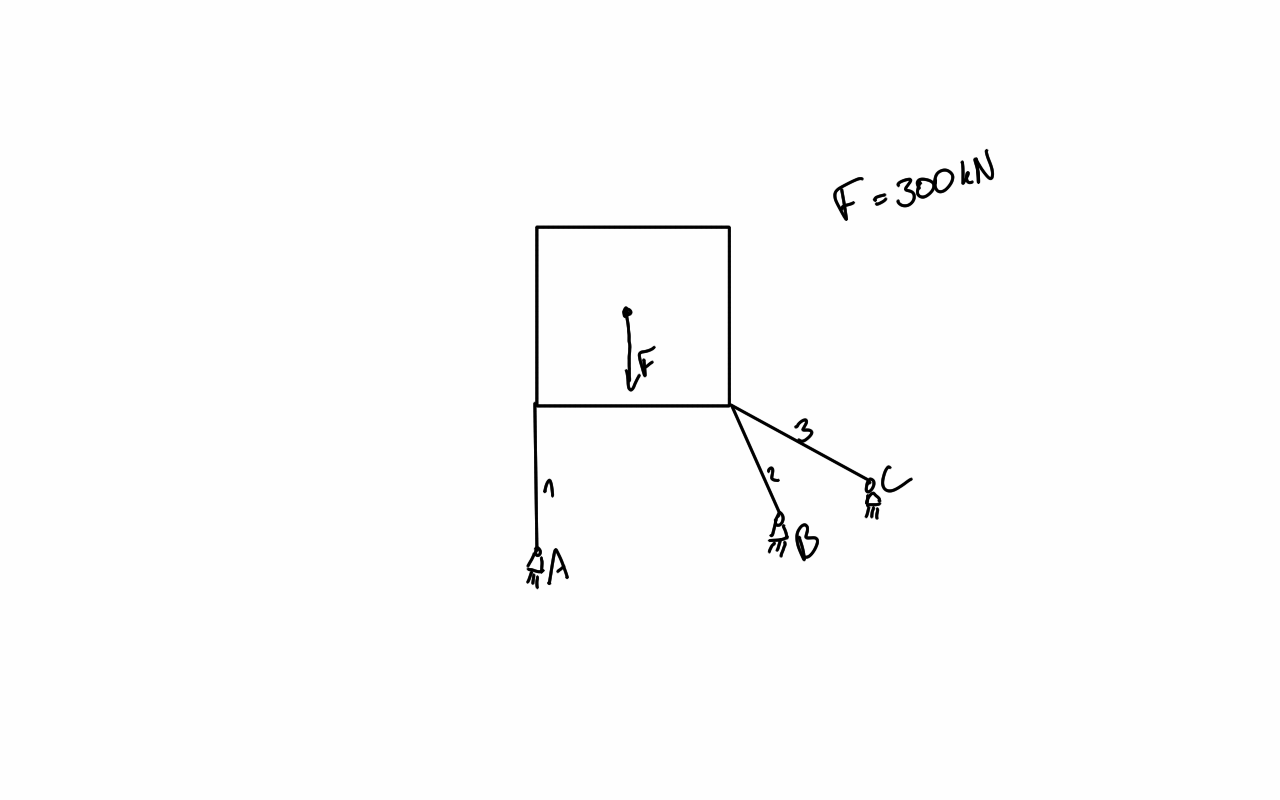

Wie ermittle ich bei dieser Aufgabe (siehe Anhang) die drei Stabkräfte zeichnerisch ?

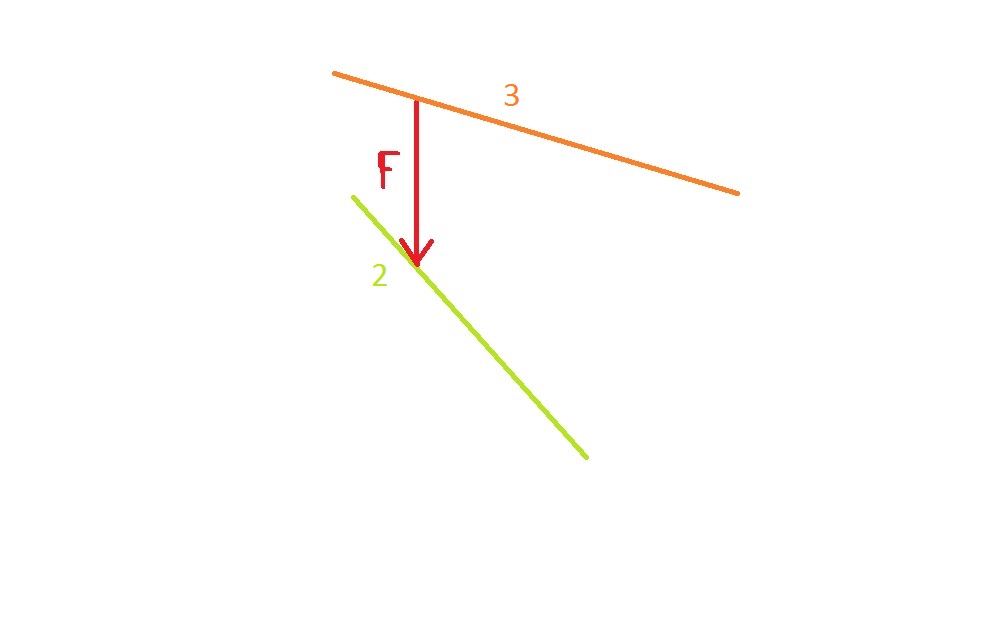

Erstmal zeichne ich F ein, dann die Wirkungslinien von 2 und 3 sind auch kein Problem. Bei S1 habe ich meine Probleme...(siehe Anhang)

Wo kommt S1 nun genau hin ?

Danke

EDIT***

Der Ansatz ist falsch, ich denke, ich muss das Cullmannsche Verfahren benutzen, kann mir das einer bitte demonstrieren ?

Verstehe es noch nicht so richtig.

newc0meR · Anmeldungsdatum: 07.02.2014 Beiträge: 17

Dieser Ansatz korrekt ?

http://www7.pic-upload.de/08.02.14/ifrqtc4zo6bh.jpg

jumi · Gast

Dein Fachwerk ergibt für mich wenig Sinn.
Es ist staisch unbestimmt und somit nur mit den Angaben nicht zu lösen.
Was ist denn mit den Stäben, die ein Quadrat bilden und nicht bezeichnet sind?
Übrigens, jede Fachwerkaufgabe muss damit beginnen, alle Kräfte auf Knoten zu verteilen.

newc0meR77 · Gast

Naja, in dieser Aufgabe ging es um die Berechnung des Flächenschwerpunktes und eben um die zeichnerische Lösung der Stabkräfte...

Das Quadrat spielt bei meiner Frage keine Rolle, mir geht es aussschließlich um die zeichnerische Lösung der Stabkräfte..

Gruß
