Freischnitt

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

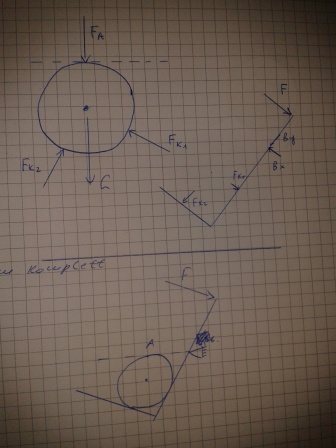

Hallo, es geht um diese Aufgabe hier,

http://picload.org/image/ddcrldr/freischnitt.png
könntet ihr mal bitte überprüfen, ob der Freischnitt so ok ist.. es ging mir nur darum alle wirkenden kräfte aufzuzeichnen, nicht um Genauigkeit.
Danke im Voraus!

Packo · Gast

Die beiden ersten Skizzen scheinen richtig zu sein (obwohl schwer zu lesen).

Wo sind denn beim System "Kugel mit Gestänge" die Kräfte?

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

hallo Packo, vielen Dank für die Antwort! kann es sein, dass die Kräfte dann dieselben bleiben, nur dass die Kontaktkräfte Fk1 und Fk2 wegfallen? Gruß

Packo · Gast

Naja, so ähnlich.
Welche Richtung hat denn die Auflagerkraft bei B ?

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Pako, habe versucht das alles noch mal aufzuzeichnen)) hoffe das es so stimmt ) Gruß

http://img3.picload.org/image/ddciocg/frsch2.png

Packo · Gast

Deine Kräfte sind richtig aber du siehst das Wesentliche nicht.

Zeichne die Kräfte, die man in deinem x-y-Diagramm sieht, nicht von einem Punkt aus sondern als Kräftepolygon.
Welche Eigenschaft muss ein Kräftepolygon von Kräften im Gleichgewicht haben?

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

hmm, die müssen sich wahrscheinlich schliessen?
ich versuch das grad aufzuzeichnen..

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

hmm, ich denke mal ungef. so könnte es aussehen..

http://img3.picload.org/image/ddcipal/poligramm.png

Packo · Gast

Nein. So nicht.
Bei einem Kräftepolygon folgt immer auf jede Pfeilspitze ein Pfeilanfang!

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Packo, ich habe mich an diesem Beispiel orientiert, könntest du mir bitte verdeutlichen, was genau der Fehler bei mir ist, kann leider nicht herausfinden. Vielleicht das Bx und G sich entgegen kommen?
http://upload.wikimedia.org/wikipedia/commons/3/36/Kr%C3%A4ftedreieck.svg

Packo · Gast

Für den Kräfteplan ist es nicht nötig die Auflagerkraft B zu zerlegen.
(Aber auch nicht falsch).

Auf das System wirken drei Kräfte: B, (G+A), und F.
Im Gleichgewichtsfall müssen ihre Wirkungslinien durch einen Punkt gehen.
Die Wirkungslinie von B geht also durch den Schnittpunkt von F und G (A).
