Überlagerungssatz - Aufgabe

elnath · Anmeldungsdatum: 29.05.2011 Beiträge: 3

Hallo Forum,

ich hänge bei einer Aufgabe wo ich nicht ansatzweise voran komme grübelnd

Wäre sehr lieb wenn mir jemand erklären könnte wie genau ich da vorgehen muss.

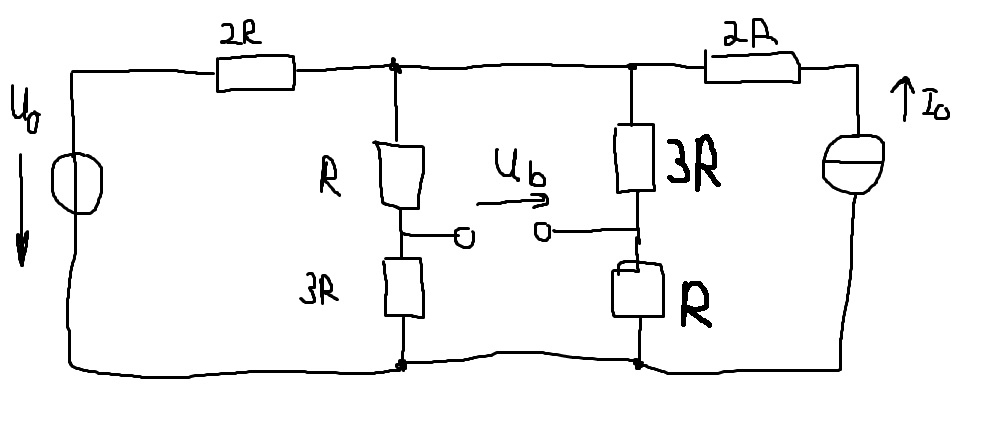

Gesucht ist die Spannung Ub in abhänigkeit von U0,R und I0 - mit dem Überlagerungssatz

Die Lösung laut Aufgabenblatt soll sein;

Besten Dank,

Grüße,
elnath

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Vorgehensweise:
1. Bestimme Ub' infolge U0; ersetze dabei die Stromquelle durch ihren Innenwiderstand (unendlich)
2. Bestimme Ub'' infolge I0; ersetze dabei die Spannungsquelle durch ihren Innenwiderstand (Null)
3. Addiere Ub' und Ub'' zu Ub.

Übrigens:
Deine angebliche Musterlösung ist falsch. Du kannst doch nicht eine Spannung und einen Strom addieren!

elnath · Anmeldungsdatum: 29.05.2011 Beiträge: 3

elnath · Anmeldungsdatum: 29.05.2011 Beiträge: 3

Ich hätte da noch eine Frage,
Wenn ich I0 durch den Innenwiderstand ersetze, müsste ich da nicht eigentlich nur I0 Inkl. dem dazugehörigen Zweig entfernen? (zusammen mir 2R) ?

Und wenn ich dann jeweils eine Spannungsquelle überbrücke und Stromquellen kurzschließe - muss ich dann nur noch den Gesamtwiederstand berechnen?

Besten Dank!
