Transistor ohne Arbeitspunkt-Messen IC

nekros7 · Anmeldungsdatum: 18.08.2006 Beiträge: 154

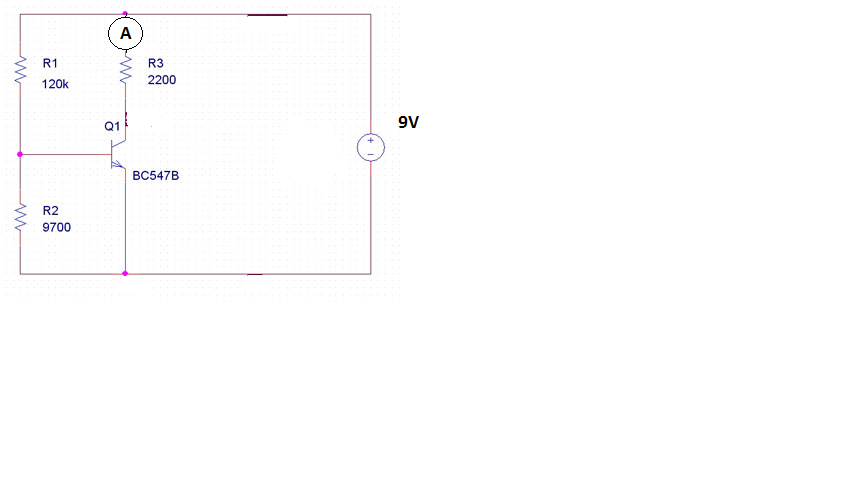

Ich würde gerne messen, wie der Kollektorstrom aufgrund der Erwärmung ansteigt. Dazu habe ich im Internet folgende Schaltung gefunden. Habe jetzt einfach ein Amperemeter hinzugefügt.

Kann das klappen?
Sinn des ganzen ist, ich würde gerne als nächstes die Schaltung immer mehr erweitern, z.B. mit Spannungsgegenkopplung oder Stromgegenkopplung, und die Unterschiede dann messtechnisch festhalten.

nekros7 · Anmeldungsdatum: 18.08.2006 Beiträge: 154

Also habe die Schaltung mal aufgebaut. Statt R2 mit 9.7k habe ich 10k genommen, statt R3 mit 2.2k habe ich 2.7k genommen. Also habe mal den Strom gemessen. Ic ist bei 1.7 mA und steigt dann auf 1.9 mA.

Kann das sein?

nekros7 · Anmeldungsdatum: 18.08.2006 Beiträge: 154

Als Verstärkung

habe ich 610 raus. Ist das plausibel?
Wenn ich

auf 15kOhm vergrößere steigt

in den mA Bereich.
Was ich etwas eigenartig finde ist, dass wenn

auf 100 kOhm vergrößert wird, die Verstärkung

auf ungefähr 90 sinkt.

Ist das ok?
