Aufgabe Leerlaufspannung / Kurzschluss

reflex · Anmeldungsdatum: 05.06.2006 Beiträge: 42

http://www.physikerboard.de/files/foto_am_22-05-2010_um_17.25__2_kopie_134.jpg

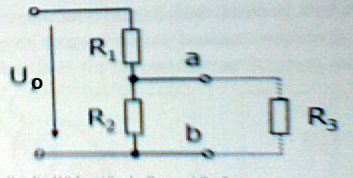

Bei der Schaltung nach Bild wurde zunächst die Komponente R3 fortgelassen und an den Klemmen a,b eine Leerlaufspannung UL=1,8V sowie ein Kurzschlussstrom Ik=750*10^-6 A gemessen.
Die Spannung U0 beträgt 9V.

a) Wie groß sind die Widerstände R1, R2?

b) Nun wir an die Klemmen a,b wie gezeigt der Widerstand R3=1kOhm angeschlossen. Welcher Strom I3 fließt durch ihn und welchen Wert hat die Klemmspannung Uab nun?

c)
Welchen Innenwiderstand Ri hat die Ersatzspannungsquelle an den Klemmen a,b? welche Quellenspannung Uq ergibt sich, wenn der Verbraucher R3 angeschlossen wird und welcher Quellenstrom Iq fließt dann?

Meine Ansätze:

U0 = U2 + U1
und U2 = 1,8V --> U1 = 7,2V

a)
R1 = U0/Ik = 9V / 750*10^-6 A = 12000 Ohm

I = U1 / R1 = U2/R2 --> R2 = 3k Ohm

b)
Rges = R1 + R2//R3 = 12,75k Ohm

Iges = U0/Rges = 706*10^-6 A

U0 = U2 + U1
U2 = 9V-R1*Iges = 0,528V

-->
I3 = U3/R3 = U2/R3 = 528*10^-6 A

Stimmt das so weit schonmal?

Bei Aufgabenteil c) weiß ich gar nicht was ich machen soll.

Danke für eure Hilfe..

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Mit Frage c) , Reflex, ist nach der Ersatzquelle gefragt.
Deren Ri = R1 || R2 = 2,4kΩ
Deren Leerlaufspannung ist Ri*Ik = 1,8V

Diese Quelle mit 1kΩ belastet bringt ein UL von 1,8V*1kΩ/(2,4kΩ+1kΩ)=0,53V

Zur Kontrolle den Strom: 0,53V/1kΩ=0,53mA .... stimmt mit obigem überein
