Schwingkreis Aufgabe

Physinetz · Anmeldungsdatum: 20.09.2006 Beiträge: 317

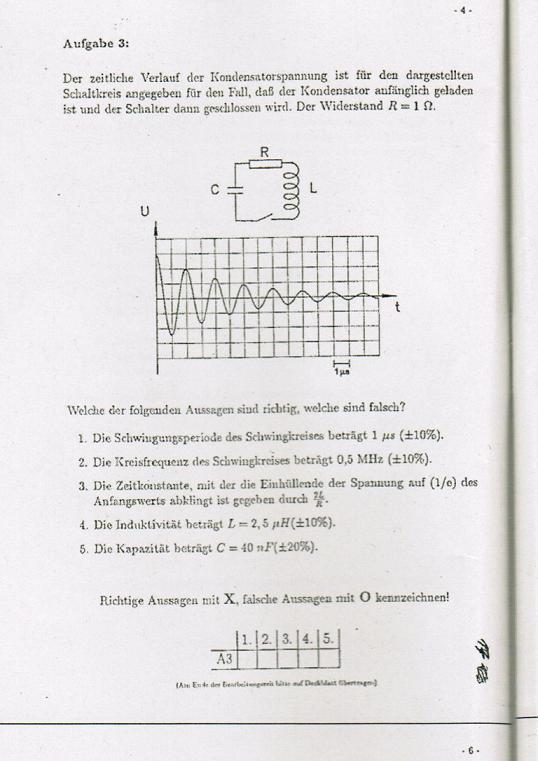

Hallo zusammen, habe zwei Aufgaben zum Schwingkreis (siehe Anhang).

Zur ersten: Also bei der R=1 Ohm gegeben ist ^^

1.Die Schwingungsperiode kann ich ja direkt ablesen oder? Sie dürfte 2"mücro"-sekunden betragen

2.Kreisfrequenz über : w=2*pi / T ?

3. Formel für Zeitkonstante ist R/2L !

4. DIe Induktivität ist gesucht, gegeben ausrechnen bzw. ablesen konnte ich die Kreisfrequnz. Nun fehlt mir die Formel zur Berechnung der Induktivität, wie lautet diese, finde die passende nicht?

5. Kapazität könnte ich über

herausbekommen, dazu brauche ich aber L .

Allgemein ein paar Fragen zum Schwingkreis:

ist ja die Formel für den ungedämpften Schwingkreis.

Beim gedämpften Schwingkreis, der hier ja vorliegt, gilt für die Kreisfrequenz ja:

a) Speziell liegt hier ja eine schwache Dämpfung mit geringem Widerstand vor, kann ich deshalb einfach

nutzen , sodass der hintere Term bei der w' Formel praktisch gegen Null geht?

b) Wenn ich den Widerstand erhöhen würde, bekäme ich praktisch eine geringere Kreisfrequenz?

Soweit erstmal mit dieser Aufgabe

Vielen Dank für jede Hilfe

GastMartin · Gast

Physinetz,

Nuun,
Die Aufgabe ist so gebaut, dass Du das vorherige verwenden muss.
Aus 1) Kennst Du die Periode
Mit 3) Ksnnst Du mit Hilfe von 1 die L bestimmen, wenn deine Aussage stimmt. smile

Physinetz · Anmeldungsdatum: 20.09.2006 Beiträge: 317

und wie mache ich das?

GastMartin · Gast

1) Du must die Zeit t aus dem Graf entnehmen, wo

Weiter muesste gelten sowas wie

ist die Zeitkonstante

jolrt · Gast

Servus!

Nach der dritten Aussage, welche richtig ist, findet man tau:

3 / e^1 = 1.104

ist natürlich schwer im Graph abzulesen
aber ungefähr nach 4 mikrosekunden

tau= 2L / R

L= (tau / 2) * R

kommt also 2 mikro Henry raus
