| Autor |
Nachricht |
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
 gabbo123 Verfasst am: 22. Okt 2007 11:04 Titel: belastungsfälle |
 |
|

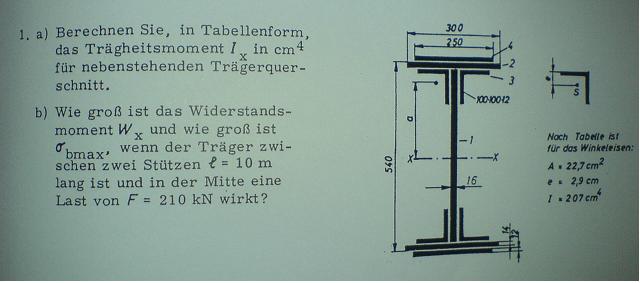

hallo, ich komme nicht weiter mit dieser aufgabe, keine ahnung was mit tabellenform gemeint ist und überhaupt wo ich da anfangen soll.
| Beschreibung: |
|
| Dateigröße: |
25.5 KB |
| Angeschaut: |
1682 mal |
|
|
|
 |
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 22. Okt 2007 18:24 Titel: |
|
|
hm, hier weiss wohl auch niemand weiter.
|
|
|
para
Moderator
Anmeldungsdatum: 02.10.2004
Beiträge: 2874
Wohnort: Dresden
|
| para Verfasst am: 22. Okt 2007 19:17 Titel: |
|
|
Na 100% eindeutig geht zwar aus der Aufgabe nicht hervor was mit der Tabellenform gemeint ist, aber wie wäre es zunächst einmal die Trägheitsmomente der Teile 1 bis 4 bezüglich der X-Achse auszurechnen, und dann das Gesamtträgheitsmoment durch Addition zu erhalten? Das ließe sich bestimmt auch in Tabellenform bringen.
_________________
Formeln mit LaTeX |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 22. Okt 2007 20:56 Titel: |
|
|
ok, das werde ich mal tun,
aber ich frage mich ob die angaben in cm, oder mm sein sollen, für e im winkeleisen sind 2,9cm angegeben (29mm)????? solche angaben für technische zeichnungen sind doch immer in mm??
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 22. Okt 2007 21:56 Titel: |
|
|
ok, mm!!
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 22. Okt 2007 22:09 Titel: |
|
|
so,
³}{12}=\frac{1,6cm*(51,2cm)³}{12}=1789,69cm^{4})
³}{12}=\frac{1,4cm*(30cm)³}{12}=3150cm^{4})
³}{12}=???)
³}{12}=\frac{1,2cm*(25cm)³}{12}=1562,5cm^{4})
jetzt muss ich alle zusammenzählen, ich weiss aber nicht wie ich Ix für das winkeleisen ausrechnen muss?????
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 23. Okt 2007 09:18 Titel: |
|
|
kann wer beim winkeleisen helfen?
|
|
|
magneto42
Anmeldungsdatum: 24.06.2007
Beiträge: 854
|
| magneto42 Verfasst am: 23. Okt 2007 10:14 Titel: |
|
|
Hallo gabbo.

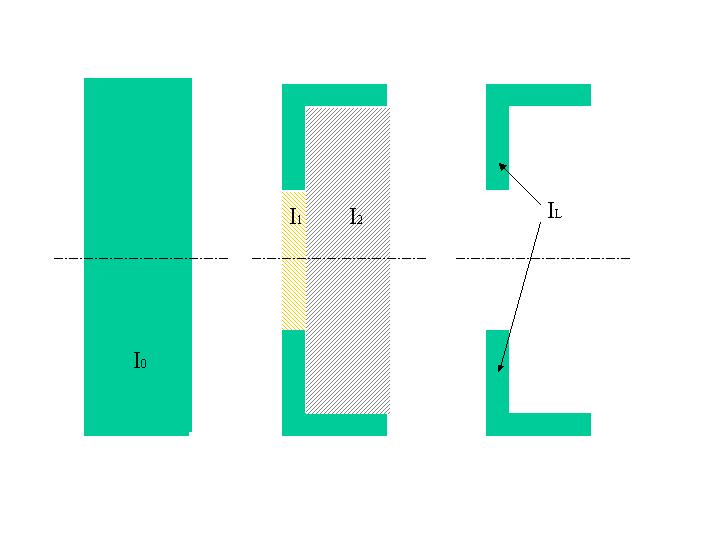

Ich habe mir mal Deine Ergebnisse angesehen. Mit  bin ich einverstanden. Bei  und  kann man aber nicht von einem langen dünnen Stab ausgehen. Ich würde von dünnen Platten ausgehen, die entlang der Stabachse verschoben sind. Für das Winkeleisen ist das Trägheitsmoment bezüglich des Schwerpunktes angegeben. Laut Zeichnung ist der Schwerpunkt jedes Winkeleisens um a von der Drehachse verschoben. Du mußt also den Satz von Steiner anwenden um  zu bestimmen.
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 23. Okt 2007 10:33 Titel: |
|
|
ich habe aber keine tiefe angegeben, wie soll ich denn da platten berechnen?
aber so wurde auch in meinem buch bei einer anderen aufgabe mit 2 und 4 gerechnet, die sache mit dem schwerpunkt ist mir auch nicht so ganz klar???
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
|
|
magneto42
Anmeldungsdatum: 24.06.2007
Beiträge: 854
|
| magneto42 Verfasst am: 23. Okt 2007 10:50 Titel: |
|
|
|
Sorry, ich habe mich falsch ausgedrückt, mit Trägheitsmomenten bin ich mit meinen Gedanken halt zu sehr im Dreidimensionalen verhaftet. Gehe von einem Rechteck aus. Vielleicht hilft Dir der Wikipedia-Artikel dazu weiter: http://de.wikipedia.org/wiki/Fl%E4chentr%E4gheitsmoment
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 26. Okt 2007 09:23 Titel: |
|
|
also ich lese jetzt seit ein paar tagen meine bücher zur festigkeitslehre, dem typ der die geschrieben hat sollte man alle stifte wegnehmen, ich verstehe NICHTS!! , ich brauche dringend hilfe und verständliche beispiele.
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 26. Okt 2007 09:36 Titel: |
|
|
Hast du es hier schon probiert? Das ist ein Forum ausschliesslich für Mechanik mit kompetenten Leuten.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 26. Okt 2007 09:45 Titel: |
|
|
oh, das sieht gut aus, da werde ich mal gleich loslegen.
danke!!!!!!!
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 26. Okt 2007 09:46 Titel: |
|
|
hoffentlich wirst du nun nicht abtrünnig!
