| Autor |
Nachricht |
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
|
 |
Syrius
Anmeldungsdatum: 28.09.2004
Beiträge: 4
|
 Syrius Verfasst am: 06. Sep 2007 12:32 Titel: |
 |
|
Hallo!
Also die mittlere Eisenweglänge dürfte die Länge sein, die du erhälst, wenn du einmal in der Mitte des Eisens einen vollen Umlauf durchführst.
Warum jetzt deine Spuhle aber genau so lang sein soll, weiß ich auch net. Vllt. meinen die damit die Länge des Drahtes oder die hatten keine Lust die gesamte Spuhle in der Abbildung zu zeichnen.
mfg syrius
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 06. Sep 2007 12:33 Titel: Re: spulenlänge? |
|
|

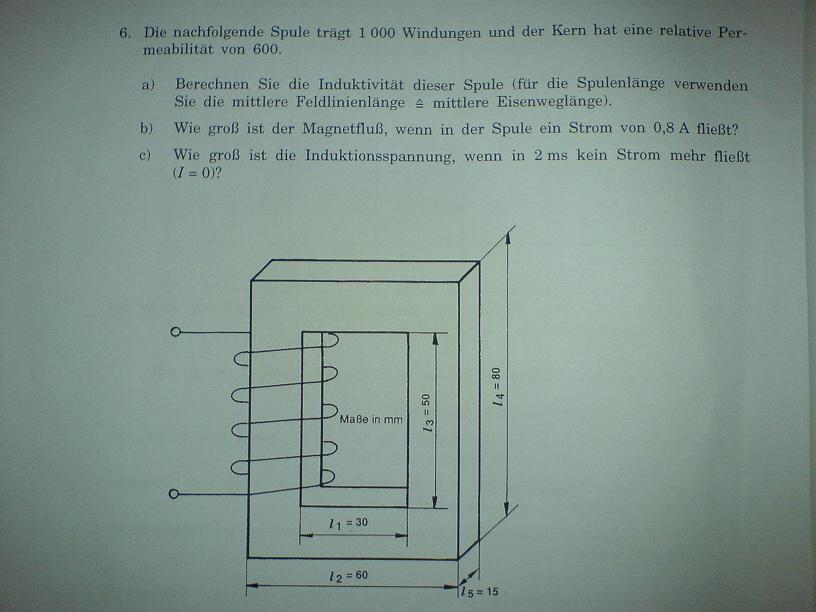

| gabbo123 hat Folgendes geschrieben: | hallo,
in der aufgabe steht, daß die spulenlänge die mittlere feldlinienlänge sein soll.
was soll das bedeuten, spulenlänge, länge des drahtes ????
 |
Wie sehen denn die Feldlinien (so ungefähr) aus ? Zeichne sie ein (Richtung ist jetzt egal).
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 06. Sep 2007 13:59 Titel: |
|
|
also,
ich habe jetzt einfach den inneren kreisumfang des eisenkerns genommen und komme so auf eine spulenlänge von 220mm/1000=0,22m.
jetzt kommt die frage, wo ist denn in einem geschlossenen eisenkern N und S ?
für die feldlinien hab ich herausgefunden das sie die gleiche mittellinie bilden wie meine spulenlänge und mit  bezeichnet wird.
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 06. Sep 2007 17:00 Titel: |
|
|
so,
etwas hoch die zahl oder?????
aber is doch eigentlich alles richtig 1000 windungen, µ=600 und A stimmt auch----- so, dann wird wohl was mit l=0,22m nicht stimmen!!!
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 06. Sep 2007 17:47 Titel: |
|
|
HIlft dir die Beziehung
irgendwie auf die Sprünge ?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 06. Sep 2007 18:04 Titel: |
|
|
ja, ich hab nochmal gelesen, da steht relative permeabilität und nicht permeabilität. ups, mal wieder peinlich!!!!
also,
hehe, geht doch!!!!!!
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 06. Sep 2007 23:51 Titel: |
|
|
| gabbo123 hat Folgendes geschrieben: | ja, ich hab nochmal gelesen, da steht relative permeabilität und nicht permeabilität. ups, mal wieder peinlich!!!!
also,
hehe, geht doch!!!!!!
|
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 07. Sep 2007 00:22 Titel: |
|
|
dann mach ich b) auch mal!!
b)
bei c) brauche ich aber hilfe!! für die differenzen von I und t, wie finde ich die heraus????
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 07. Sep 2007 09:54 Titel: |
|
|
| gabbo123 hat Folgendes geschrieben: | dann mach ich b) auch mal!!
b)
Stimmt, aber es ist immer:
daher
bei c) brauche ich aber hilfe!! für die differenzen von I und t, wie finde ich die heraus????
|
Es ist so gemeint, dass der Strom in 2ms von 0,8A auf 0A geht. Durch eine Stromänderung wird in einer Induktivität eine Spannung induziert, kennst du den Zusammenhang ?
PS: Du kannst nur die mittlere Spannung in diesen 2ms ausrechnen.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 07. Sep 2007 12:05 Titel: |
|
|
hm....in meinem buch steht aber,
so, jetzt noch c)
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 07. Sep 2007 12:37 Titel: |
|
|
stimmt !
---
es ist einerseits
andererseits auch
woraus folgt
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 07. Sep 2007 12:46 Titel: |
|
|
danke!
|
|
|
Interc
Gast
|
| Interc Verfasst am: 16. Aug 2014 16:19 Titel: |
|
|
Könnte vielleicht noch mal jemand genau erklären wie man auf die mittlere Eisenweglänge kommt und wie man A (Spulenkernquerschnitt) berechnet?
Beim einem Kreis tue ich mich nicht so schwer wie hier bei dem quasi Rechteck.
Vielen Dank.
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 16. Aug 2014 19:54 Titel: |
|
|
Vielleicht hilft dir die Zeichnung weiter.
Mittlere Feldlinienlänge 2*(45+65) mm
Querschnitt des Spulenkerns l5 x (l2-l1)/2 = 225 mm²
| Beschreibung: |
|
| Dateigröße: |
71.64 KB |
| Angeschaut: |
8615 mal |
|
_________________
Lösungen gibt es immer, man muss nur darauf kommen. |
|
|
Interc
Gast
|
| Interc Verfasst am: 19. Aug 2014 18:55 Titel: |
|
|
|
Das habe ich jetzt verstanden. Vielen Dank. MIt der Zeichnung war es dann verständlich.
|
|
|
bublettrouble
Anmeldungsdatum: 18.11.2018
Beiträge: 2
|
| bublettrouble Verfasst am: 18. Nov 2018 17:52 Titel: |
|
|
Querschnitt des Spulenkerns l5 x (l2-l1)/2 = 225 mm² ?????
Was ist l5, was l2 und was l1 ????
Hilfe !!!
Danke
|
|
|
bublettrouble
Anmeldungsdatum: 18.11.2018
Beiträge: 2
|
| bublettrouble Verfasst am: 18. Nov 2018 17:54 Titel: |
|
|
Vielleicht 12 Stunden lernen ein bisschen viel....
Jetzt habe ich das Bild entdeckt...
|
|
|
|
