Zähler-Schaltung.

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
shakodemo



Anmeldungsdatum: 11.01.2007
Beiträge: 28
Beitrag shakodemo Verfasst am: 15. Jan 2007 21:43    Titel: Zähler-Schaltung. Antworten mit Zitat

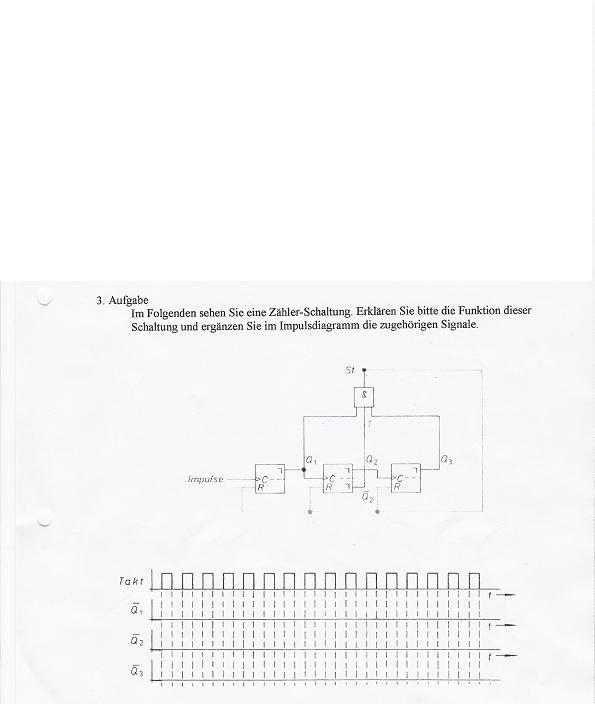

Ich hab hier ne komplexe Aufgabe und kann sie nicht lösen, da ich den Zusammenhang nicht verstehe. Brauche dringend eure Hilfe, da ich es Morgen abgeben muss. Erst heute bekommen.
Für Tipps bin ich sehr dankbar.


Gruß
shakodemo

 Beschreibung:
 Dateigröße:  31.22 KB
 Angeschaut:  1246 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 16. Jan 2007 10:21    Titel: Antworten mit Zitat

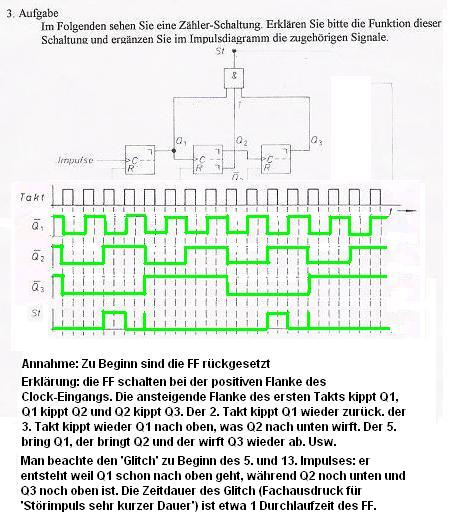

Hier - vielleicht zu spät mein Vorschlag:
Glitch ist ein Fachausdruck, der bedeutet: Störimpuls sehr kurzer Dauer

 Beschreibung:
 Dateigröße:  58.26 KB
 Angeschaut:  1346 mal


_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
shakodemo



Anmeldungsdatum: 11.01.2007
Beiträge: 28
Beitrag shakodemo Verfasst am: 16. Jan 2007 19:40    Titel: Antworten mit Zitat
Yo dankeschön. Ich hatte es dann selbst gemacht und bei mir kam leider nicht genau dasselbe sondern inverse signale. heißt: da wos bei dir oben ist ist es bei mir unten usw. aber sonst der selber verlauf.
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 16. Jan 2007 20:21    Titel: Antworten mit Zitat
shakodemo hat Folgendes geschrieben:
Yo dankeschön. Ich hatte es dann selbst gemacht und bei mir kam leider nicht genau dasselbe sondern inverse signale. heißt: da wos bei dir oben ist ist es bei mir unten usw. aber sonst der selber verlauf.
War bei mir zunächst auch umgekehrt, bis ich dann sah, dass Qquer und nicht Q gefragt war. ich habe die oberen drei Kurven einfach per MsPaint gespiegelt.
Hast Du auch den Glitch erkannt?
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
