 [email protected] Verfasst am: 09. Apr 2026 10:18 Titel: Voltasche Säule (Zink-Kupfer-Batterie) |
 |
|
Liebes Forumsteilnehmer:innen,
Ich versuche den Aufbau einer einfachen Voltaschen Säule zu verstehen. Den Aufbau Kupfer - Abstandshalter (Karton?) mit Elektroly getränkt - Zink verstehe ich. Und auch, dass der Aufbau mehrmals wiederholt wird, um eine grössere Fläche zu erreichen.

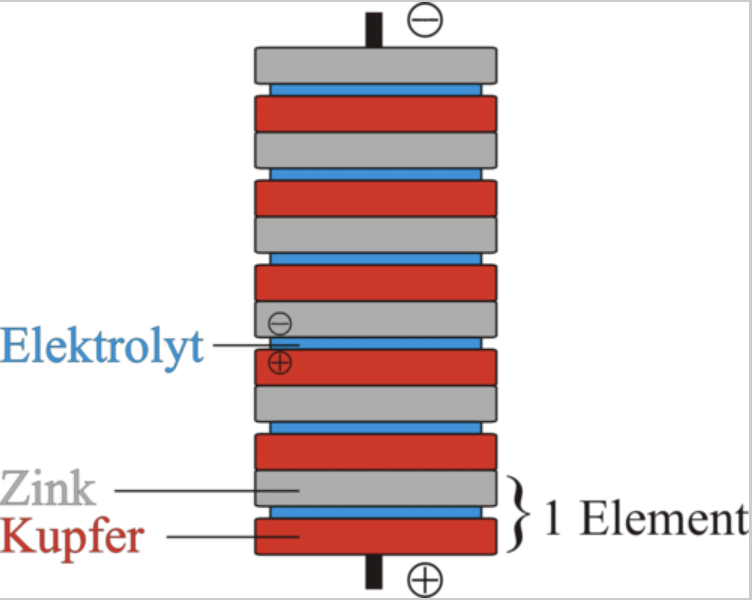

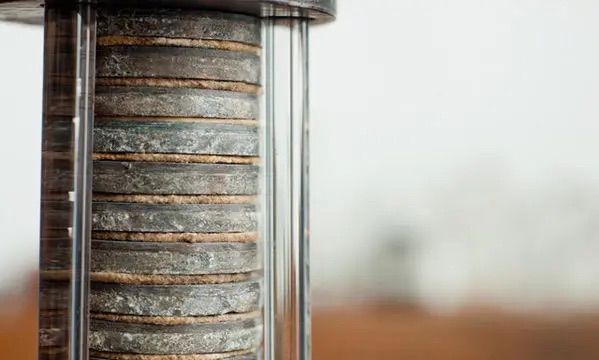

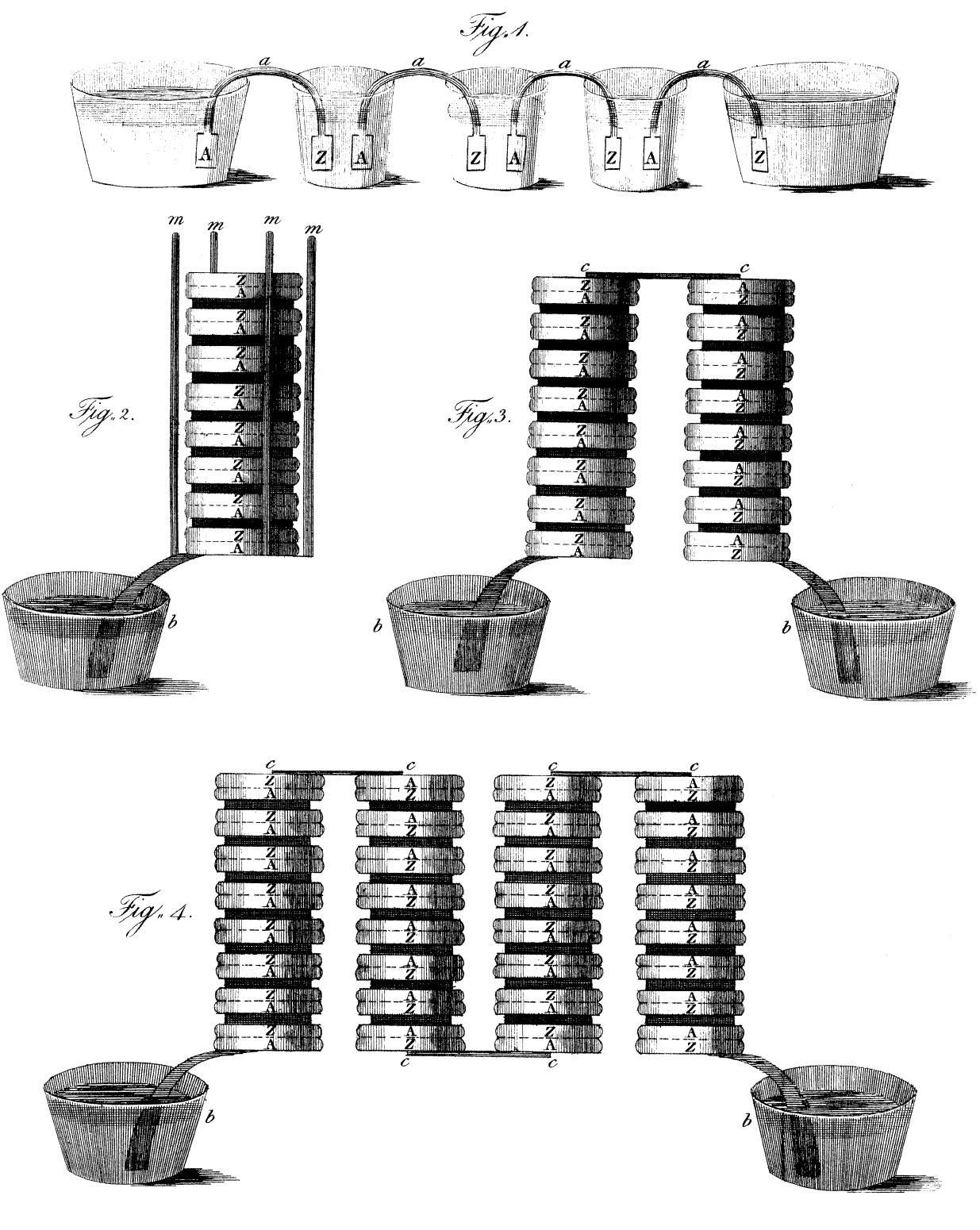

Aber: auf Zeichnungen und auch auf Fotos von historischen Säulen sieht es so aus, als wäre der Aufbau:
Kupfer -Elektrolyt - Zink - Kupfer - Elektrolyt - Zink - Kupfer - Elektrolyt - Zink ...
Sollte es nicht sein:
Kupfer -Elektrolyt - Zink - Elektrolyt - Kupfer - Elektrolyt - Zink - Elektrolyt ...?
Ist zwischen jeder zweiten Zink - Kupfer Kontaktfläche ein unsichtbarer Isolator? Direkten Kontakt können sie ja nicht haben, weil es sonst einen Kurzschluss geben würde, oder?
Danke für eure Rückmeldungen, geb
| Beschreibung: |
|
| Dateigröße: |
51.97 KB |
| Angeschaut: |
508 mal |
|
| Beschreibung: |
|
Download |
| Dateiname: |
Volta_batteries.jpg |
| Dateigröße: |
477.38 KB |
| Heruntergeladen: |
9 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Screenshot 2026-04-09 at 10.08.47.png |
| Dateigröße: |
112.03 KB |
| Heruntergeladen: |
10 mal |
|
|
 |
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1650
|
| Nobby1 Verfasst am: 09. Apr 2026 11:08 Titel: |
|
|
Eine einzelne Zelle besteht aus Kupfer Elektrolyt Zink.
Diese werden hintereinander geschaltet, wie man auch normale Batterien hinternschaltet.
Also Plus der einen Batterie mit Minus der nächsten Batterie usw.
Zwischen den Batterien ist kein Elektrolyt.
|
|
|
Augustus1
Gast
|
| Augustus1 Verfasst am: 09. Apr 2026 11:11 Titel: |
|
|
Ich denke, die Antwort hast du dir eigentlich schon selbst gegeben, wenn man den Aufbau einfach mal mit Klammerausdrücken etwas ordnet.
Sollaufbau:
(Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) + ...
also: (+ -)(+ -)(+ -) ...
Deine Fragestelllung:
(Kupfer - Elektrolyt - Zink) & (Zink - Elektrolyt - Kupfer) & (Kupfer - Elektrolyt - Zink) + ...?
also: (+ -)(- +)(+ -) ...
|
|
|
[email protected]
Anmeldungsdatum: 09.04.2026
Beiträge: 13
Wohnort: Wien
|
| [email protected] Verfasst am: 09. Apr 2026 11:58 Titel: |
|
|

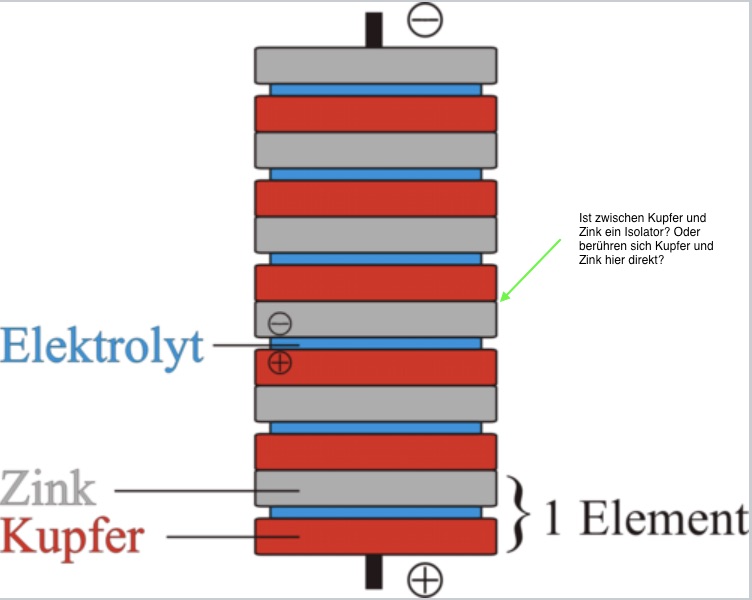

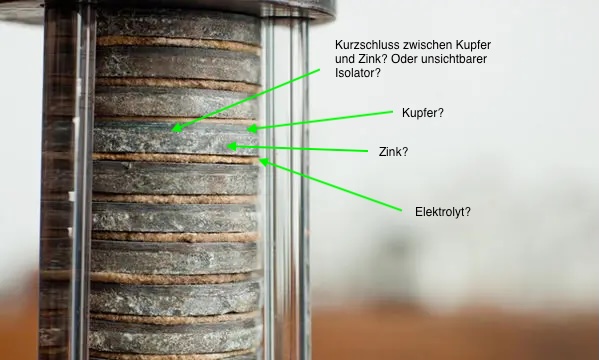

Danke! Ich versuche mit zwei kommentierten Skizzen, meine Frage zu verdeutlichen. Mein Eindruck ist, dass sich bei diesem Aufbau Kupfer und Zink direkt berühren.
Also, bei diesem Aufbau:
(Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) + ...
Aus welchem Material ist das & ?
| Beschreibung: |
|
| Dateigröße: |
71.21 KB |
| Angeschaut: |
491 mal |
|
| Beschreibung: |
|
Download |
| Dateiname: |
Screenshot 2026-04-09 at 10.08.47.jpeg |
| Dateigröße: |
58.28 KB |
| Heruntergeladen: |
10 mal |
|
|
|
[email protected]
Anmeldungsdatum: 09.04.2026
Beiträge: 13
Wohnort: Wien
|
| [email protected] Verfasst am: 09. Apr 2026 13:17 Titel: |
|
|
|
OK, jetzt ist bei mir der Knopf aufgegengen: ich dachte die ganze Zeit, dass die einzelnen Zellen parallelgeschaltet sind. Aber das ist ja eine serielle Schaltung!
|
|
|
Augustus1
Gast
|
| Augustus1 Verfasst am: 09. Apr 2026 13:35 Titel: |
|
|
| [email protected] hat Folgendes geschrieben: | Mein Eindruck ist, dass sich bei diesem Aufbau Kupfer und Zink direkt berühren.
Also, bei diesem Aufbau:
(Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) & (Kupfer - Elektrolyt - Zink) + ...
Aus welchem Material ist das & ? |
Richtig, die beiden Metalle berühren sich und das & bedeutet in diesem Fall, dass eine direkte Kontaktverbindung vorliegt, also Metall auf Metall.
Übrigens, ein -Kurzschluss- ist bei identischen Zellen, die in Reihe gesetzt werden, nicht gegeben. Auch bei einer wechselhaften bzw. alternierenden Anordnung (=antiseriell) mit einer geraden Anzahl von Zellen, wird es keine Entladung geben. Es fließt dann einfach kein Strom, weil sich kein Elektronenfluss ergibt.
|
|
|
[email protected]
Anmeldungsdatum: 09.04.2026
Beiträge: 13
Wohnort: Wien
|
| [email protected] Verfasst am: 09. Apr 2026 17:27 Titel: |
|
|
|
Ich verstehe, danke! Ich dachte dass jedes Anode-Kathode Paar eigene Kabel hat, die dann verbunden werden, damit eine grössere Elektrodenfläche und so ein höherer Strom erreicht wird.
|
|
|
Kurt
Anmeldungsdatum: 20.06.2021
Beiträge: 899
Wohnort: Bayern
|
| Kurt Verfasst am: 09. Apr 2026 17:30 Titel: Re: Voltasche Säule (Zink-Kupfer-Batterie) |
|
|
| [email protected] hat Folgendes geschrieben: |
Ich versuche den Aufbau einer einfachen Voltaschen Säule zu verstehen. Den Aufbau Kupfer - Abstandshalter (Karton?) mit Elektroly getränkt - Zink verstehe ich. Und auch, dass der Aufbau mehrmals wiederholt wird, um eine grössere Fläche zu erreichen.
|
Das ist wohl dein Gedankenfehler, du gehst davon aus das alle Zellen parallen geschaltet sind.
Das ist aber nicht der Fall und auch nicht beabsichtigt, sie sind in Reihe geschaltet und liefern dadurch eine höhere Spannung.
Die wirksame Fläche für den Strom ist die Fläche einer Einzelzelle.
Kurt
|
|
|
[email protected]
Anmeldungsdatum: 09.04.2026
Beiträge: 13
Wohnort: Wien
|
| [email protected] Verfasst am: 09. Apr 2026 18:13 Titel: Re: Voltasche Säule (Zink-Kupfer-Batterie) |
|
|
| Kurt hat Folgendes geschrieben: |
Das ist wohl dein Gedankenfehler, du gehst davon aus das alle Zellen parallen geschaltet sind.
Das ist aber nicht der Fall und auch nicht beabsichtigt, sie sind in Reihe geschaltet und liefern dadurch eine höhere Spannung.
Die wirksame Fläche für den Strom ist die Fläche einer Einzelzelle.
Kurt |
Ja, genau, danke!
|
|
|
|
