Schaltkreisberechnung

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

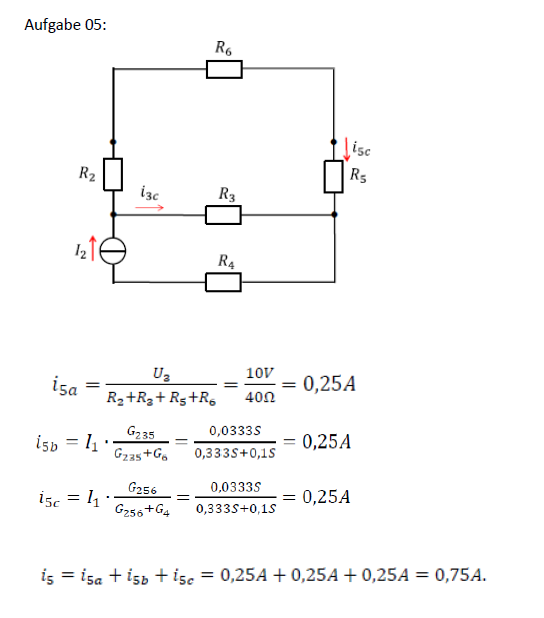

Liebe Forumsgemeunde, ich verstehe die Aufgabe im Anhang nicht ganz. Beigeüfgt ist ebenfalls die Lösung des Professors. Den ersten Schritt verstehe ich mit der Berechnug vin

das ist die äußere Masche ohne den I_1, R_1-Zweig.

Aber wieso lässt der Professor dann bei der Berechnung von

un

diesen Zweig denn einfach weg? Hat denn da R_1 nichts mehr zu sagen?
Vielen Dank für Antwort.

TechnikFan · Anmeldungsdatum: 05.11.2024 Beiträge: 251

Der Lösungsweg vom Prof ist für mich nicht nachvollziehbar. Und ich bekomme auch ein anderes Ergebnis.

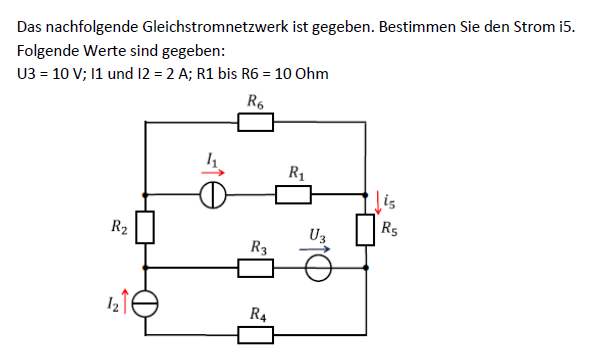

Die Schaltung in der Aufgabe (siehe elektrik01.png) enthält zwei komische Schaltungsteile, die zunächst bereinigt werden sollten:
Der Serienwiderstand R1 zu I1 ist ohne Funktion und Einfluss auf die Lösung, denn die Stromquelle I1 hat bereits einen unendlichen hohen Innenwiderstand. R1 kann durch einen Kurzschluss ersetzt werden. Das gleiche gilt für R4 zu I2, der kann auch durch 0 Ohm ersetzt werden.

U3 und R3 kann durch eine Stromquelle mit 1A und Parallelwiderstand von 10 Ohm ersetzt werden (klassische Umwandlung Spannungsquelle-Stromquelle). Nach dieser Umwandlung haben wir zwei parallele Stromquellen, deren Ströme sich zu 3A addieren. Diese Stromquelle kann zusammen mit dem 10 Ohm Widerstand (R3) wieder in eine Spannungsquelle mit 30V mit 10 Ohm-Serienwiderstand umgewandelt werden.

I1 parallel zu R6 kann in eine Spannungsquelle 20V mit R6 in Serie umgewandelt werden.

So ergibt sich ein Stromkreis mit 30V plus 20V (also 50V) Spannungsquelle und 4 Widerständen mit je 10 Ohm.
I5 ist somit 1,25 A.
(Ich hoffe ich habe mich nicht verrechnet)

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7460

https://de.wikipedia.org/wiki/Stromquelle#Ideale_Stromquelle

TechnikFan · Anmeldungsdatum: 05.11.2024 Beiträge: 251
