Spannungsfolger

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Nsnsns
Gast





Beitrag Nsnsns Verfasst am: 19. Aug 2022 17:56    Titel: Spannungsfolger Antworten mit Zitat

Kann man auch anstatt der invertierenden Rückkopplung auch eine nicht invertierenden Rückkopplung nutzen und stattdessen den invertierenden Eingang für die Eingangswuelle nutzen oder ist das nicht möglich?

Dachte an sowas wie das der Ausgang - 1*Ueingang dann ist anstatt +1*Ueingang
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3384

Beitrag ML Verfasst am: 19. Aug 2022 18:09    Titel: Re: Frage zum Spannungsfolger Antworten mit Zitat

Hallo,

Nsnsns hat Folgendes geschrieben:
Kann man auch anstatt der invertierenden Rückkopplung auch eine nicht invertierenden Rückkopplung nutzen und stattdessen den invertierenden Eingang für die Eingangswuelle nutzen oder ist das nicht möglich?

Es ist möglich, hat aber eine komplett andere Wirkung.

Die Ausgangsspannung verringert dann ihre Ursache, d. h. die Differenzspannung zwischen (+) und (-)-Eingang, nicht mehr, sondern vergrößert sie, so dass die ansonsten übliche Vereinfachung, dass zwischen den beiden Eingängen die Spannung 0 herrscht, nicht mehr funktioniert.

Dieses Verhalten des OPVV wird in manchen Digitalschaltungen genutzt. Beispielsweise lässt sich so ein Komparator oder Schmitt-Trigger mit einem OPV aufbauen. In Analogschaltungen wird normalerweise immer auf den (-)Eingang zurückgekoppelt.


Viele Grüße
Michael
StromImpuls



Anmeldungsdatum: 14.07.2019
Beiträge: 51

Beitrag StromImpuls Verfasst am: 19. Aug 2022 18:46    Titel: Antworten mit Zitat

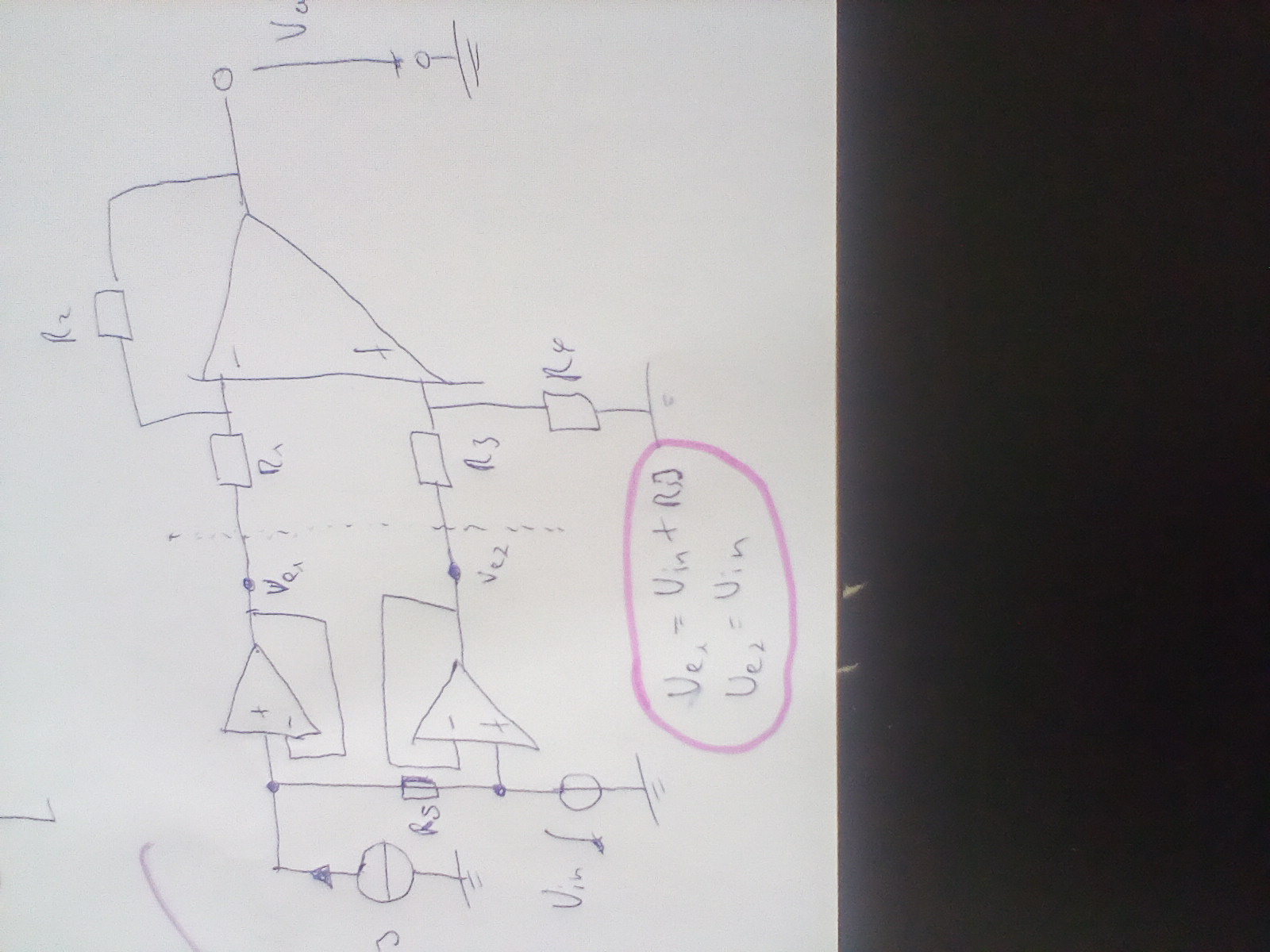

Hallo kannst du mir bitte sagen ob das lilaumrandete Korrekt ist und man somit die aus den beiden Gleichungen ermittelten Ausgänge Ve1 und Ve2 als Eingänge des Standardgegebenen Differenzverstarker nutzen kann?

Oder sind die Gleichungen falsch



 Beschreibung:

Download
 Dateiname:  16609275131097181477616503199344.jpg
 Dateigröße:  323.67 KB
 Heruntergeladen:  82 mal

ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3384

Beitrag ML Verfasst am: 20. Aug 2022 01:42    Titel: Antworten mit Zitat

StromImpuls hat Folgendes geschrieben:

Oder sind die Gleichungen falsch

Die sehen richtig aus. Die beiden linken OPV, die als Spannungsfolger geschaltet sind, sind dazu da, die Eingangsspannungen hochohmig abzugreifen.
