Stromstärkemessgerät

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Meine Frage:

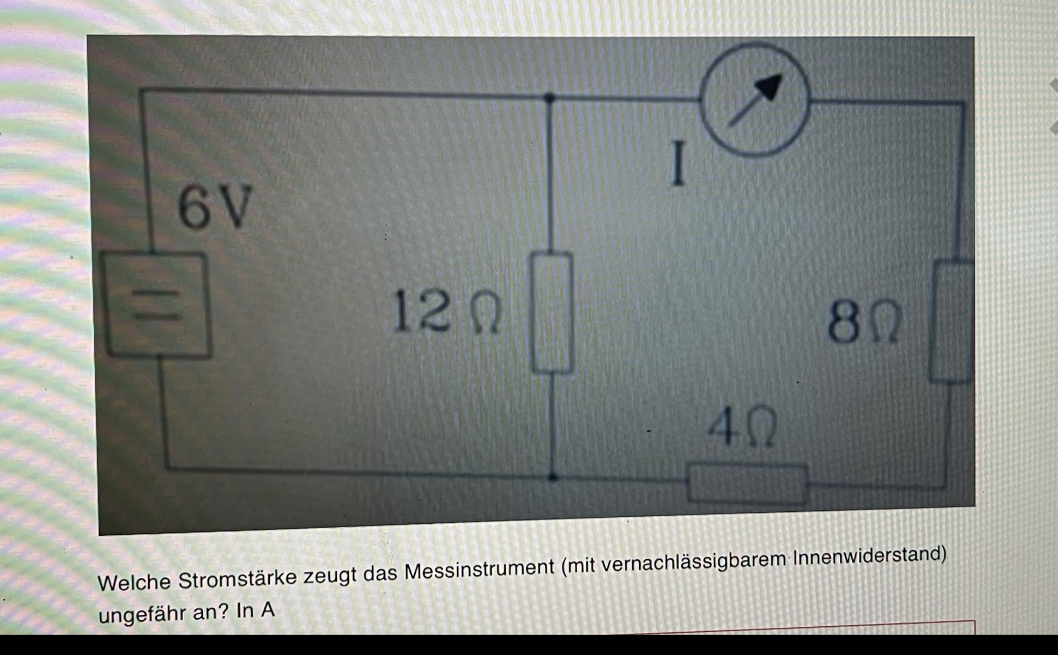

Hallo, die Aufgabe findet sich im Anhang. Ich frage mich, wieso das Messgerät nicht 1A sondern nur einen Teil des Stroms, nämlich 0,5 V anzeigt. Misst das Strommessgerät dann nur den Strom auf der linken oder auf der rechten Seite und wie kann ich da sbeuerteilen?

Über eine Antwort wäre ich sehr dankbar

Meine Ideen:
Vielen Dank liebe Grüße und schönen Abend

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6200

An der Reihenschaltung aus den Widerständen von 4Ohm und 8Ohm liegt eine Spannung von 6V an. Über die beiden Widerstände und durch das Messgerät fliesst also ein Strom von I=6V/12Ohm=0.5A.
Die Reihenschaltung der beiden Widerstände 4 und 8Ohm ist wiederum parallelgeschaltet mit dem 12Ohm-Widerstand, über den ebenfalls ein Strom von 0.5A fliesst.

Kurt · Anmeldungsdatum: 20.06.2021 Beiträge: 899 Wohnort: Bayern

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Dankeschön und schönes Wochenende
