Leiterstreifen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
annafragt



Anmeldungsdatum: 28.01.2021
Beiträge: 309

Beitrag annafragt Verfasst am: 20. Jun 2021 00:52    Titel: Leiterstreifen Antworten mit Zitat

Meine Frage:
Hallo,

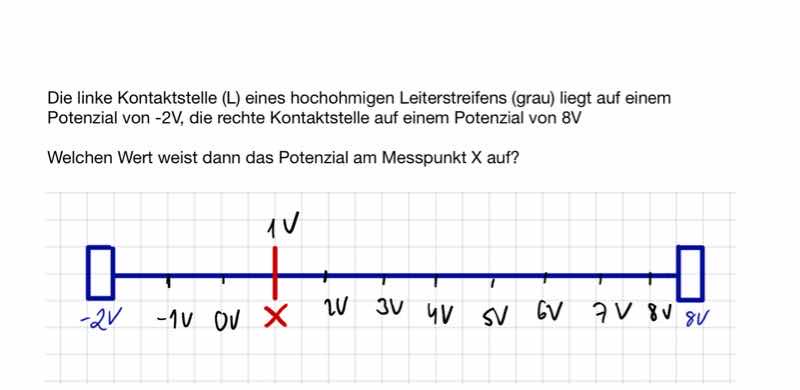

Ich verstehe bei folgender Aufgabe (1. Beispiel) nicht, wie man da auf die 1V für das Potenzial von X kommt.
Ich habe versucht das zu lösen und bin da auch auf 1V gekommen, aber dann passte das rechts nicht mit den 8V.
Habe ich es richtig gelöst?

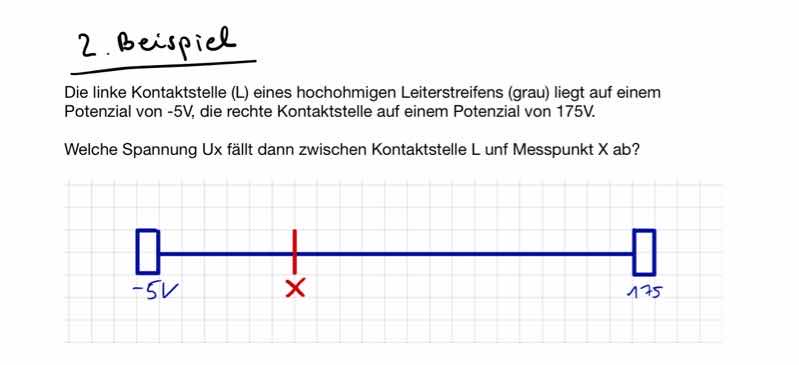

Zum 2. Beispiel:
Man braucht hier ja praktisch die Potenzialdifferenz zwischen links und X (und dafür vorher das Potenzial von X)x wie komme ich da hier drauf?

Eine Antwort würde mir sehr weiterhelfen vielen Dank und viele Grüße

Meine Ideen:
Danke schonmal



 Beschreibung:

Download
 Dateiname:  F49305A7-8054-42BB-8928-FC1DDFBFA6B2.jpeg
 Dateigröße:  43.93 KB
 Heruntergeladen:  156 mal


 Beschreibung:

Download
 Dateiname:  C8EBC1CC-AD5D-4B43-BC19-9845266B632D.jpeg
 Dateigröße:  45.08 KB
 Heruntergeladen:  153 mal

Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1543

Beitrag Nobby1 Verfasst am: 20. Jun 2021 09:58    Titel: Antworten mit Zitat

Ist die Zeichnung richtig.

Man braucht doch nur die Kästchen zählen , im ersten Fall sind zwischen -5V und 175 V 180 V mit 21 Kästchen. und zwischen - 5 V und der Stelle X 6. Also kommen 46,4 V raus.

Bei der zweiten Aufgabe -2 V bis 8V sind 10 V nach dem gleichen Schema 0,85 V
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 20. Jun 2021 14:09    Titel: Antworten mit Zitat

Nobby1 hat Folgendes geschrieben:
Also kommen 46,4 V raus.


Das wäre das Potenzial an der Stelle x. Danach ist allerdings nicht gefragt, sondern nach dem Spannungsbfall zwischen L und x. Und der ist 51,4V.
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1543

Beitrag Nobby1 Verfasst am: 20. Jun 2021 14:12    Titel: Antworten mit Zitat

Wenn der Spannungsabfall gemeint ist hast Du Recht, geht aber aus dem Text nicht hervor. Es wird vom Potential an Stelle X gesprochen.
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 20. Jun 2021 14:27    Titel: Antworten mit Zitat

Nobby1 hat Folgendes geschrieben:
Es wird vom Potential an Stelle X gesprochen.


Nein. Zitat aus dem Aufgabentext:

"Welche Spannung Ux fällt dann zwischen Kontaktstelle L unf Messpunkt x ab?"
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1543

Beitrag Nobby1 Verfasst am: 20. Jun 2021 14:31    Titel: Antworten mit Zitat

Zitat:
Ich verstehe bei folgender Aufgabe (1. Beispiel) nicht, wie man da auf die 1V für das Potenzial von X kommt.


Steht oben.

Achse in den Jpg , da habe ich gar nicht gelesen.
annafragt



Anmeldungsdatum: 28.01.2021
Beiträge: 309

Beitrag annafragt Verfasst am: 20. Jun 2021 17:59    Titel: Antworten mit Zitat

Dankeschön!
