Nonius 1/20mm-Skala

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

Meine Frage:

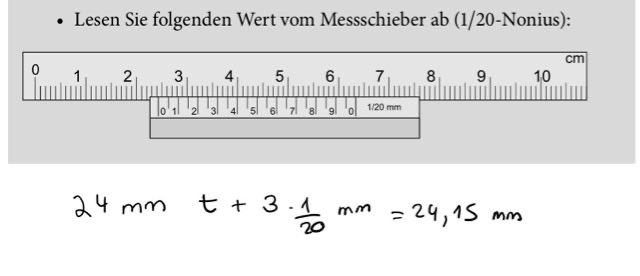

Hallo ich verstehe nicht, was ich falsch gemacht habe. Da ist das richtige Ergebnis angeblich 24,35mm. Wieso das denn?

Meine Ideen:
Die Lösung findet ihr anbei . Über eine Antwort würde ich mich sehr freuen danke

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5786 Wohnort: Heidelberg

Ich glaube, Du interpretierst die Skala auf dem Nonius falsch. Die ist so gemacht, dass der am nächsten liegende Strich direkt dem Hinterkomma-Wert entspricht. Wenn also der Strich mit der 6 dran die beste Deckung hätte, dann wäre es 0,6mm. Hier ist es Halbstrich, der auf 3 folgt (Du gehst von der 3 aus, aber das soll offenbar der nächste Halbstrich sein, also der siebte Teilstrich quasi). Du musst das nicht mehr durch 20 teilen, die Idee ist, dass die aufgedruckten Ziffer direkt die Hinterkommaziffer ist.
Hier gab ich auch was dazu gefunden:
https://www.mw-import.de/werkzeug/messschieber-ablesen.html

Gruß
Marco

annafragt · Anmeldungsdatum: 28.01.2021 Beiträge: 309

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5786 Wohnort: Heidelberg

So wie ich das verstehe (habs mir selbst noch nie richtig angeschaut, wenn ich ehrlich bin...): Du hast beim einen halt die 10 Teilstriche auf dem Nonius, beim anderen die 20. Dafür hat der "normale" Nonius ja auch die zehn Teilstriche bis zu 9mm, bei dem 20er-Nonius decken die 20 Teilstriche einen weiteren Bereich ab. Ich dachte immer, das müssen dann auch 19mm sein (also immer Teilstrich-Anzahl minus 1 in Millimetern), aber bei Deiner Aufgabe ist es merkwürdigerweise ein größerer Bereich. Keine Ahnung, warum das funktionieren soll (ich glaube fast, die Aufgabe ist da falsch).
Sprich: Es sind zwar mehr Teilstriche, aber die aufgedruckten Zahlen beziehen sich trotzdem auf das, was Du am Ende als Ergebnis hinschreiben musst. Die Teilstriche sind ja auch nicht durch-nummeriert, sondern nur jeder zweite hat eine Zahl drangedruckt.

Gruß
Marco

Qubit · Anmeldungsdatum: 17.10.2019 Beiträge: 829

Es sollte so sein:
deine Nonius-Skala hat je Teilstrich eine Genauigkeit von 1/20mm (=0.05mm).
Du hast auf dieser Skala 20 Teilstriche, also 20 Teilstriche (=10 auf dem Nonius) wären dann auch 1mm. Du liest so mit dieser Genauigkeit auf deiner Noniusskala also direkt 0.x0mm oder 0.x5mm ab.
Hier sehe ich eine Übereinstimmung bei 3,5 (= 7 Teilstrichen), als bei 0.35mm.
Insgesamt also 24mm + 0.35mm = 24.35mm.
