Ampelsteuerung ?

commander44 · Anmeldungsdatum: 30.08.2006 Beiträge: 1

Hallo,

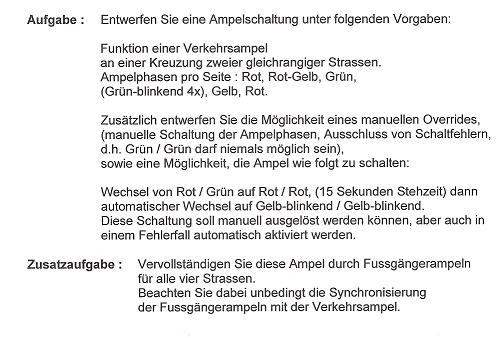

Ich bräuchte ein bißchen Hilfe zu der Aufgabe die wir heute bekommen haben,vielleicht hat ja jemand mal sowas gemacht oder weiss wo ich eine anleitung dazu finde die mir weiterhilft.Das ganze sollte mit IC's aufgebaut werden,auf der Hirschmann platte wenn das einem was sagt smile

Vielen Dank im Voraus !

Mfg

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Na ein bisserl selbst nachdenken schadet auch nicht...
Big Laugh

Du wirst doch nicht annehmen, dass sich jemand hinsetzt und Dir die Lösung erarbeitet.

Darüberhinaus gibt es zig- verschiedene Ansätze, und der von Dir gewählte wird sich wohl an deinem im Kurs vermittelten Wissen orientieren sollen.

Ich persönlich würde mal eine Zustandsmaschine entwerfen, wo man die ca. 6 Zustände pro Ampel definiert, die hintereinander durchlaufen werden. Evtl kann auch jeder Blinkvorgang ein eigener Zustand sein.

Dann braucht man das ganze nur mit JK Flipflops und einer geeigneten Schaltlogik zu realisieren.

Anschliessend kann man jedem Binärem Zustand genau zuordnen, welche Lichter ein und welche aus sind. Das ist eine weitere Schaltlogik, welche auf der Zustandsschicht aufsetzt und von dieser weitgehend unabhängig ist.

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

Hiho
Ich weis das ich sowas damals in meinem SPS
Lehrgang programmiert habe.
Ich kann mich nur nicht mehr so genau dran erinnern weil das schon
recht lange her ist und ich in der Zwischenzeit nix mehr damit zu tun
hatte.
Wenn du mir einen kleinen Denkanstoß gibts dann find
ich da auch wieder rein und helfe dir.
Aber ich kann dir sagen eine Knight Rider schaltung auf SPS ist auch nicht leicht, das weis ich noch.
