Signalverlaufsdiagramm

RenauddeChâtillon · Anmeldungsdatum: 05.05.2020 Beiträge: 50

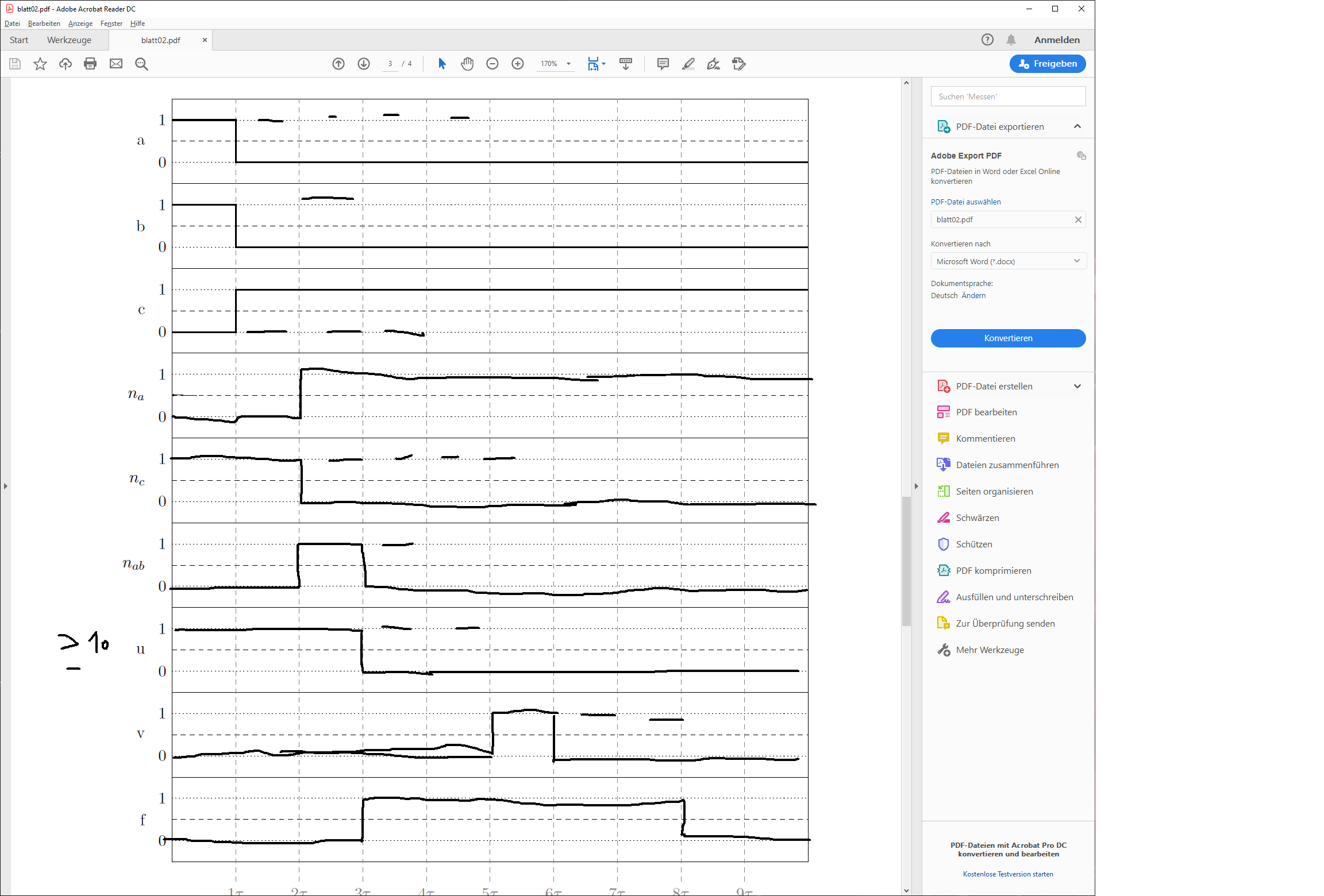

kann mir jemand sagen ob das was ich gezeichnet habe richtig ist?

Ich weiß nicht ob ich für

,

, latex]n_{c}[/latex] allgemein die verzögerung der eingangsvariablen mit berücksichtigen muss. In unserem Fall verlauft ja a von 1 zu 0.

Wenn ich also jetzt

beschreiben will, muss ich den verlaufsdiagramm jetzt so betrachten das das signal von a, also 1 sich um ein weiteren tau verzögert? oder muss hierbei nur der signalverlauf von 0 betrachtet werden (für a)?

ich habe das jetzt in meinem fall wie ersteres gemacht.
wäre sehr nett wenn jemand mal darüber schaut und sagt was falsch bzw. richtig ist.

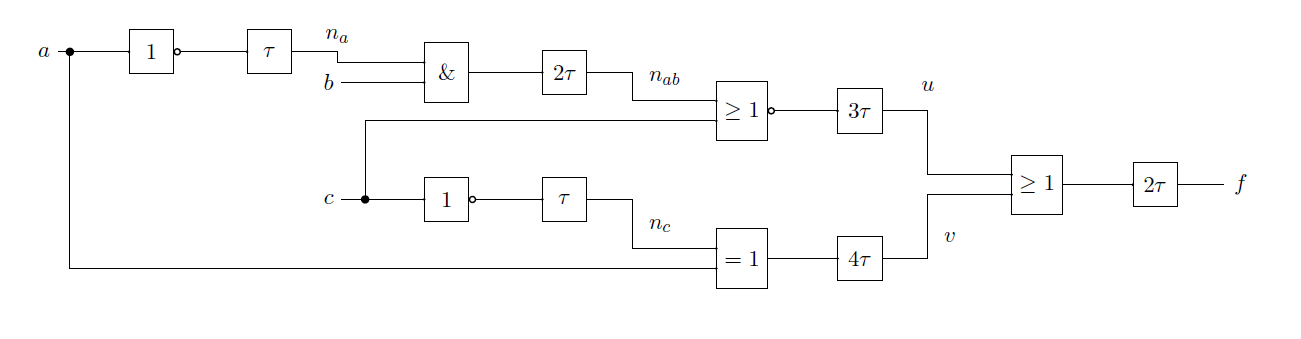

die schaltung befindet sich auch im anhang. von a, b und c sind die signalverläufe gegeben.

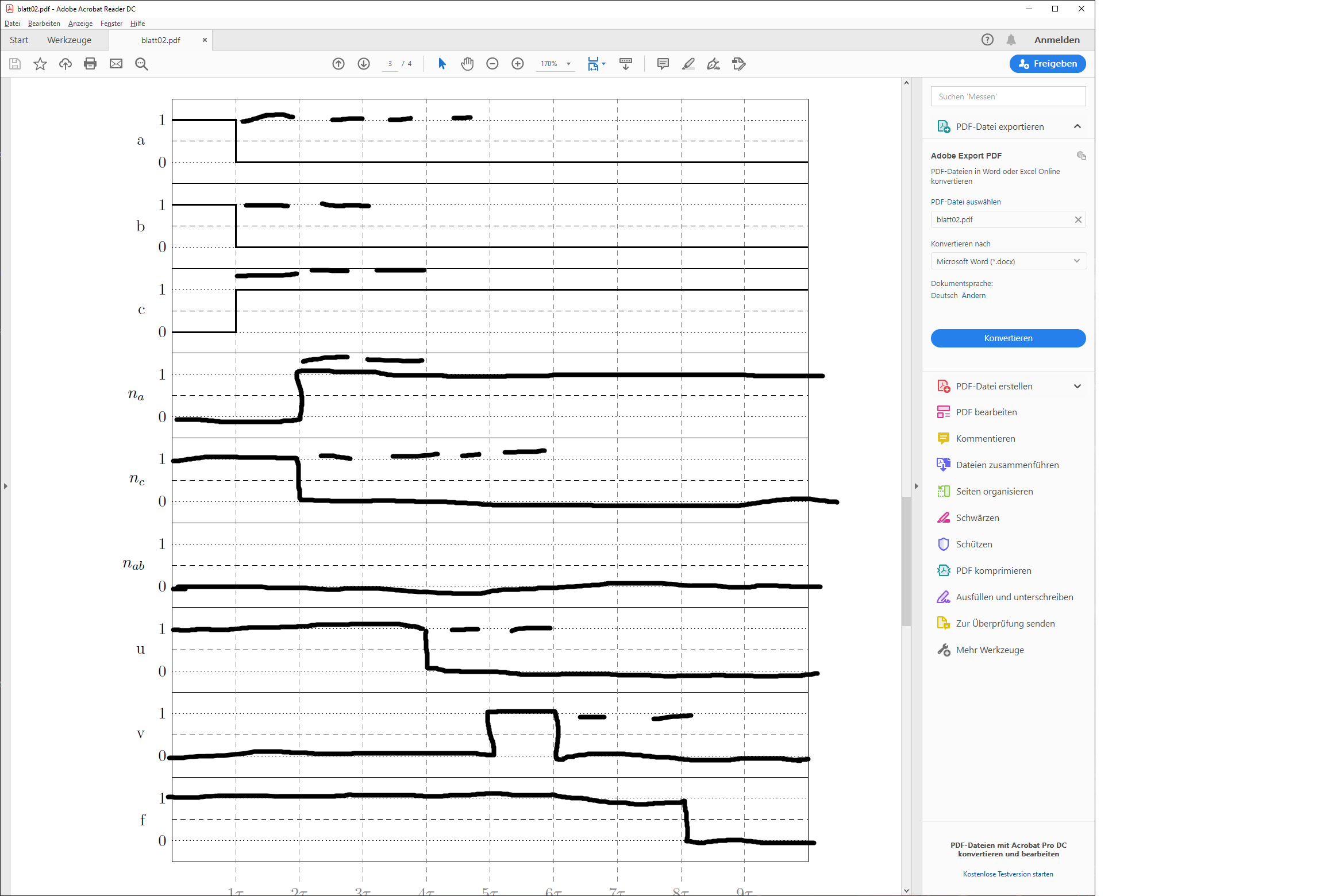

edit: Ich habe einen zweiten versuch gemacht. bitte im anhang kontrollieren. grübelnd
