Autor |
Nachricht |
caro_b
Anmeldungsdatum: 23.10.2018 Beiträge: 109
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7241
|
Steffen Bühler Verfasst am: 18. Jul 2019 14:27 Titel: |
|
|

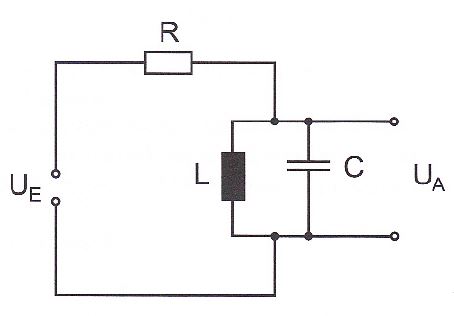

Die 100GHz stimmen zwar nicht, ansonsten ist Deine Vorgehensweise richtig, auch wenn ein weiterer Widerstand drin wäre. Allerdings suchst Du nicht den Wert 1 für die Übertragungsfunktion, sondern deren Maximum.
Grundsätzlich machst Du Dir hier das Leben weitaus einfacher, wenn Du bedenkst, dass ein LC-Parallelkreis bei Resonanz einen unendlichen Widerstand hat. Dann kannst Du die Lösung nämlich gleich hinschreiben.
Viele Grüße
Steffen
|
|
|
caro_b
Anmeldungsdatum: 23.10.2018 Beiträge: 109
|
caro_b Verfasst am: 18. Jul 2019 17:21 Titel: |
|
|
danke für die Rückmeldung
hab inzwischen 10kHz, dass sollte aber stimmen.
woher weiß ich, dass der LC-Kreis bei Resonanz einen unendlichen Widerstand hat?
Kann ich argumentieren, dass die Ströme gleich bis auf das Vorzeichen sind und sich damit aufheben (I_L =-I_C)? (--> kein Strom --> unendlicher Widerstand)?
Und wie bekomme ich damit omega raus?
liegt das maximum der Übertragungsfunktion nicht bei U_E/U_A = 1 ?
ich müsste also doch erste und zweite Ableitung bilden?
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7241
|
Steffen Bühler Verfasst am: 18. Jul 2019 17:34 Titel: |
|
|
caro_b hat Folgendes geschrieben: | hab inzwischen 10kHz, dass sollte aber stimmen. |
Ja, passt.
caro_b hat Folgendes geschrieben: | woher weiß ich, dass der LC-Kreis bei Resonanz einen unendlichen Widerstand hat? |
Das weiß man halt.
Die Herleitung mit den Strömen ist aber ok.
caro_b hat Folgendes geschrieben: | Und wie bekomme ich damit omega raus? |
Da die Blindwiderstände bei Resonanz gleich sind, gilt
caro_b hat Folgendes geschrieben: | liegt das maximum der Übertragungsfunktion nicht bei U_E/U_A = 1 ? |
Hier in der Tat schon, aber es ist gefährlich, das zu verallgemeinern. Daher meine Warnung.
caro_b hat Folgendes geschrieben: | ich müsste also doch erste und zweite Ableitung bilden? |
Manchmal kommst Du tatsächlich nicht drumrum.
|
|
|
caro_b
Anmeldungsdatum: 23.10.2018 Beiträge: 109
|
caro_b Verfasst am: 18. Jul 2019 22:30 Titel: |
|
|
Steffen Bühler hat Folgendes geschrieben: |
caro_b hat Folgendes geschrieben: | liegt das maximum der Übertragungsfunktion nicht bei U_E/U_A = 1 ? |
Hier in der Tat schon, aber es ist gefährlich, das zu verallgemeinern. Daher meine Warnung.
|
ich dachte bisher übrigens, dass
für Tiefpass:
für Hochpass:
für Bandpass:
für Bandsperre:
sind das nur Spezialfälle für besondere RCL-Netzwerke?
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7241
|
Steffen Bühler Verfasst am: 19. Jul 2019 08:34 Titel: |
|
|
Ja, das sind die einfachsten Fälle.
Aber denk Dir nur mal den von Dir beschriebenen weiteren Widerstand parallel zu L und C. Wenn der denselben Wert hätte wie der andere, kannst Du Dir bei Resonanz Spule und Kondensator wegdenken, und es bliebe ein 1:1-Spannungsteiler, da wäre die maximale Ausgangsspannung also nur die Hälfte der Eingangsspannung, der Übertragungsfaktor geht also niemals auf Eins.
Viele Grüße
Steffen
|
|
|
|
|
