Masseschreibweise

Maxwell90 · Anmeldungsdatum: 19.06.2018 Beiträge: 78

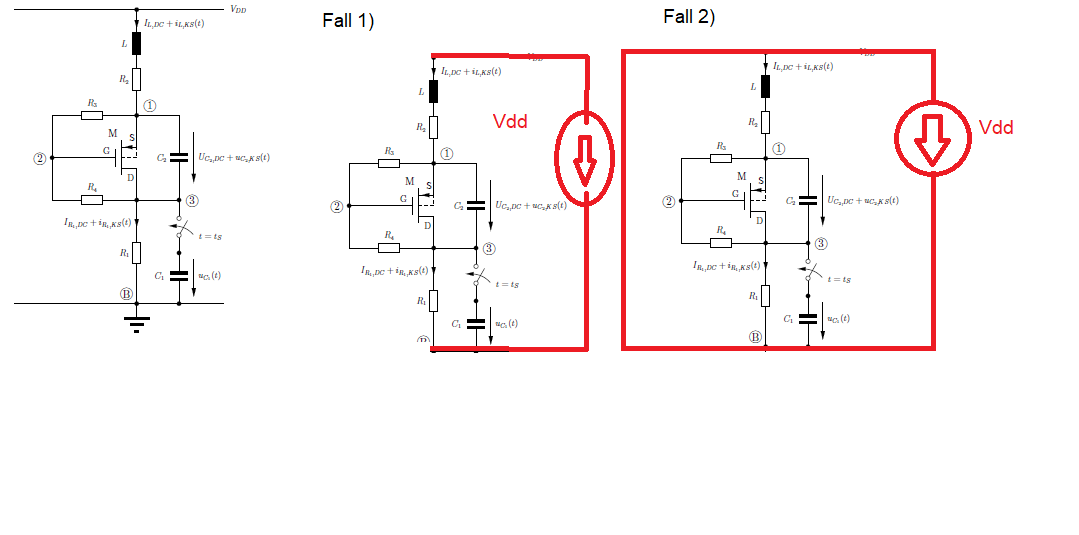

Es geht um das Kleinsignalersatzschaltbild. Um das zu zeichnen müssen alle DC-Quellen=0 gesetzt werden (deaktiviert werden). Dafür ist es wichtig die Masseschreibweise korrekt anzuwenden. Deshalb meine Frage: Ist Fall 1 oder Fall 2 korrekt? Ich denke Fall 1 ist korrekt und Fall 2 ist falsch, da dann die SPQ VDD kurzgeschlossen wäre.

Ich stelle diese lächerliche Frage da ich verunsichert bin, evtl. aufgrund dem zu heißen Wetter. Es geht darum das VDD bei gegebener Schaltung in zwei Richtungen zeigt, also der waagerechte Strich bei Vdd anstatt das er nur nach links bzw rechts zeigt zeigt er in beide rictungen gleichzeitig.

lg
