loui0410Verfasst am: 07. Jun 2019 16:29 Titel: Spannungsstabilisierung
Hallo,
ich bin mal wieder beim Thema Spannungsstabilisierung gelandet.
Folgende(lange) Aufgabe wurde uns aufgegeben:
Ein elektrisches Gerät benötigt eine konstante Betriebsspannung von 6 V. Bei dieser Spannung nimmt es einen Strom von 7,1 mA auf. Das Gerät wir aus Batterien gespeist. Neue Batterien besitzen eine Leerlaufspannung UL von 9 V und einen Innenwiderstand Ri von 1 Ω. An der Nutzungsgrenze sinkt die Batteriespannung auf 7,5 V und der Innenwiderstand steigt auf 20 Ω.
Zur Stabilisierung der Betriebsspannung wird eine Z-Diode mit Vorwiderstand eingesetzt:
UZ = 6,0 V Zenerspannung
rZ = 15 Ω differenzieller Widerstand
Izmin = 1,5 mA minimaler Strom durch die Z-Diode
a) Zeichnen Sie eine Schaltung
b) Berechnen Sie RL.
c) Berechnen Sie den Widerstand RV. Denken Sie daran, dass die Schaltung im gesamten Bereich für UL und Ri funktionieren muss.
d) Berechnen Sie den maximalen Strom durch die Z-Diode und die maximale Verlustleistung der Z-Diode.

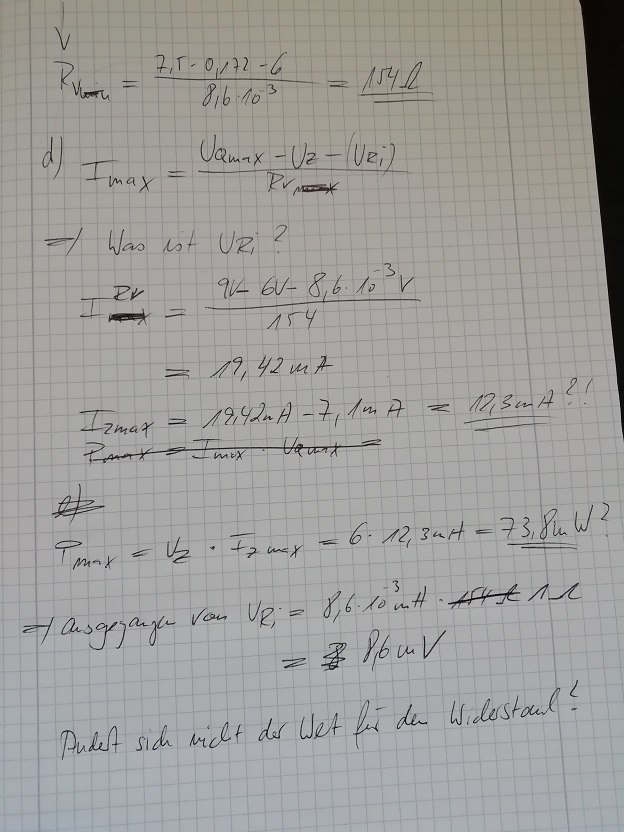

a, b und c ist für mich kein Problem. Ich komme aber leider nicht auf den maximalen Strom (Aufgabe d).
Für was gebrauche ich eigentlich den differentiellen Widerstand hier?
