Oszilloskopdiagramm

itscool123 · Anmeldungsdatum: 25.01.2018 Beiträge: 73

Hallo,

Es geht um das Diagramm im Anhang. Da habe ich einige Fragen zu.

Das Diagramm wurde mit
einem analogen Oszilloskop aufgezeichnet.
Es ist etwas mehr als eine Periode von Kanal
1 dargestellt. Die folgenden Parameter
wurden aufgeschrieben:
Vertikal für beide Kanäle: 10 V/div, AC
Horizontal: 2 ms/div
Trigger: Kanal 2

Dazu habe ich Folgende Aufgaben:

1.1 Welche Periodendauer, Frequenz und Peak-to-Peak-Wert hat die Funktion?
1.2 Der Eingangswahlschalter von Kanal 1 steht auf „AC“ (Anzeige der Wechselgröße).
Berechnen Sie die Nulllinie der Wechselgröße und tragen Sie diese ein.
Tipp: Beachten Sie den Hinweis "sinusförmig" im Diagramm.
1.3 Wie groß ist der Scheitelwert der dargestellten Funktion?
1.4 Die tatsächliche Größe besitzt einen Offset von +20 V. Tragen Sie die Nulllinie für
die Mischgröße ein und markieren Sie diese.
1.5 Welchen Scheitelwert hat die Mischgröße?

Hier sind meine Lösungen und Ansätze:

1.1 T=16ms, f=62,5HZ, Upp=80V
1.2 Ich weiß nicht wie ich die Funktionsgleichung berechnen soll um die Wechselgröße zu berechnen. Mit der Formel i¯=1/T∫t0+Tt0i(t)dt=0 wollte ich die Wechselgrüße berechen.
1.3 Für den Scheitelwert brauche ich eine Nullinie?

und somit habe ich wohl keine ansätze für die restlichen Teilaufgaben, da ich nicht weiß wie ich das mit der Nullinie machen soll..

Ich bitte um Hilfe, wäre sehr dankbar

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Du könntest entweder stur Kästchen zählen oder aber den Mittelwert der Sinuswelle und die der beiden konstanten Abschnitte gewichtet kombinieren.

Viele Grüße
Steffen

itscool123 · Anmeldungsdatum: 25.01.2018 Beiträge: 73

Mit dem Kästchen zählen ist sehr ungenau, ich soll das auch berechnen.
Es fällt mir schwer etwas mit dem Diagramm anzufangen ohne nulllinie, dann könnte ich die Funktionsgleichung aufstellen. Oder wie soll ich anfangen?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Wie geschrieben:

Wo liegt der Mittelwert der Sinusschwingung? Zeichne ihn ein!
Wo liegt der Mittelwert der konstanten Spannung davor? Zeichne ihn ein!
Wo liegt der Mittelwert der konstanten Spannung danach? Zeichne ihn ein!

itscool123 · Anmeldungsdatum: 25.01.2018 Beiträge: 73

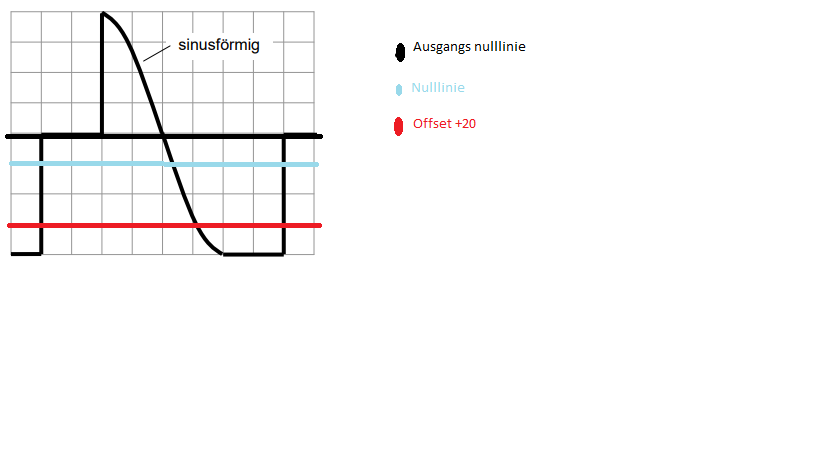

Ich hab das jetzt so gemacht
für Die nullinie habe ich -10

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Prima, das passt so.

itscool123 · Anmeldungsdatum: 25.01.2018 Beiträge: 73

Vielen Dank !!
