circular
Anmeldungsdatum: 09.11.2015
Beiträge: 129
|
|
 |
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
 GvC Verfasst am: 01. Sep 2017 17:19 Titel: Re: Wechselstromparadoxon |
 |
|
| circular hat Folgendes geschrieben: | ...
ich ersetze  mit einer Parallelschaltung aus  und  .
Die soll das gleiche Klemmverhalten wie in Reihe zu  .
... |

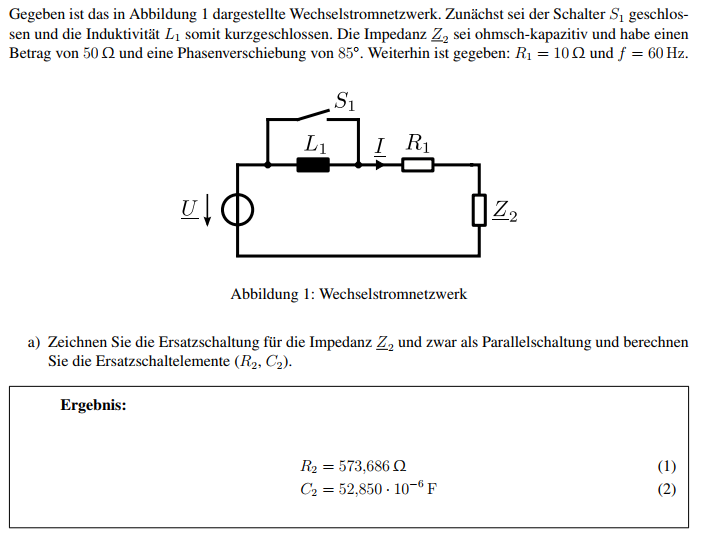

Das ist aber nicht die Aufgabenstellung. Du sollst lediglich die beiden parallelen Elemente von Z2 bestimmen, basta. Jedenfalls ist das die Aufgabenstellung im Aufgabenteil a). Einen anderen Aufgabensteil hast Du nicht vorgestellt.
| circular hat Folgendes geschrieben: | | da es sich bei um den Betrag des Blindwiderstandes handelt ... |
Nein, Z2 ist eine komplexe Größe, nicht der Betrag.
| circular hat Folgendes geschrieben: | ...
woraus sich dann für die Kartesische Form ergibt:
... |
Das wäre die Reihenersatzschaltung von Z2 (allerdings mit falschem Vorzeichen des Imaginärteils). Du sollst jedoch die Parallelersatzschaltung bestimmen.
|
|
|
circular
Anmeldungsdatum: 09.11.2015
Beiträge: 129
|
| circular Verfasst am: 01. Sep 2017 17:22 Titel: Re: Wechselstromparadoxon |
|
|
| GvC hat Folgendes geschrieben: | | circular hat Folgendes geschrieben: | ...
ich ersetze mit einer Parallelschaltung aus und .
Die soll das gleiche Klemmverhalten wie in Reihe zu .
... |
Das ist aber nicht die Aufgabenstellung. Du sollst lediglich die beiden parallelen Elemente von Z2 bestimmen, basta. Jedenfalls ist das die Aufgabenstellung im Aufgabenteil a). Einen anderen Aufgabensteil hast Du nicht vorgestellt.
| circular hat Folgendes geschrieben: | | da es sich bei um den Betrag des Blindwiderstandes handelt ... |
Nein, Z2 ist eine komplexe Größe, nicht der Betrag.
| circular hat Folgendes geschrieben: | ...
woraus sich dann für die Kartesische Form ergibt:
... |
Das wäre die Reihenersatzschaltung von Z2 (allerdings mit falschem Vorzeichen des Imaginärteils). Du sollst jedoch die Parallelersatzschaltung bestimmen. |
Okay, und wie bestimme ich die Parallelersatzschaltung ?
Habe ja lediglich die  als Betrag angenommen ( was falsch ist? aber trzd zur Reihenschaltung führt ? "verwirrung" )
Wieso ein falsches Vorzeichen ?
Danke für die Antwort !
Es wäre toll wenn ich das Grundschema solcher Aufgaben verstehen könnte,
was habe ich? was muss ich daraus an Infos gewinnen ? wie komme ich zum Ziel, Schema F "quasi" ( wenn es das denn gibt ).
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 02. Sep 2017 13:13 Titel: |
|
|
| circular hat Folgendes geschrieben: | | Okay, und wie bestimme ich die Parallelersatzschaltung ? |
Indem Du die Admittanz (komplexer Leitwert) bildest:
Du kennst
und Du kennst
(Minuszeichen wegen kapazitiven Verhaltens.)
Damit ist im vorliegenden Fall die Admittanz
}=0,02S\cdot e^{j85^\circ})
Von diesem komplexen Ausdruck lautet die kartesische Form
Also
und
Wenn Du das ausrechnest kommst Du genau auf die Musterlösung.
| circular hat Folgendes geschrieben: | | Habe ja lediglich die als Betrag angenommen ( was falsch ist? ...) |
Nein, das ist nicht falsch. Du hattest jedoch behauptet, dass
| circular hat Folgendes geschrieben: | es sich bei  um den Betrag des Blindwiderstandes handelt |
Das ist verkehrt. Denn erstens handelt es sich nicht um einen Blind-, sondern um einen Scheinwiderstand, der aus Wirk- und Blindwiderstand besteht, und zweitens kennzeichnet der Unterstrich unter Z2 eine komplexe Größe (Impedanz). Wenn Du geschrieben hättest, dass es sich bei Z2 (ohne Unterstrich) um den Betrag des Scheinwiderstandes handelt, wäre es richtig gewesen.
| circular hat Folgendes geschrieben: | | Wieso ein falsches Vorzeichen ? |
Weil bei ohmsch-kapazitivem Verhalten der Imaginärteil der Impedanz negativ ist. Anders ausgedrückt: Ein rein kapazitiver Widerstand ist im Komplexen
mit
Zum Vergleich: Ein rein induktiver Widerstand ist im Komplexen
mit
| circular hat Folgendes geschrieben: | | Es wäre toll wenn ich das Grundschema solcher Aufgaben verstehen könnte, ... |
Für diesen Aufgabentyp musst Du Dir nur klarmachen, dass der Gesamtwiderstand einer Reihenschaltung die Summe der Einzelwiderstände ist, und der Gesamtleitwert einer Parallelschaltung die Summe der Einzelleitwerte.
|
|
|
circular
Anmeldungsdatum: 09.11.2015
Beiträge: 129
|
| circular Verfasst am: 02. Sep 2017 13:59 Titel: |
|
|
ich danke dir vielmals !! das bringt mich echt viel weiter!!
Gruß
|
|
|
|
|
