Überlagerungsverfahren

DerLarsus · Anmeldungsdatum: 17.03.2017 Beiträge: 8

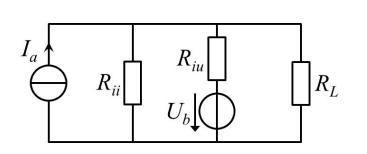

Eine reale Gleichstromquelle mit Ia=1A und einem Innenwiderstand Rii=50Ω soll durch eine
parallel geschaltete reale Gleichspannungsquelle mit einem Innenwiderstand Riu=50Ω
unterstützt werden, so dass durch einen Lastwiderstand RL=100Ω ein Strom von 2A fließt.
Berechnen Sie mit Hilfe des Überlagerungsverfahrens, welche Spannung Ub die
Spannungsquelle erzeugen muss.
(Lösung Ub=450V)

Deaktiviere Stromquelle

Rg''=(1/Rii+1/Riu+1/RL)^-1=20Ohm
Ug''=Rg''*Ia=20V

Deaktiviere Spannungsquelle

Rg'=Riu+(Rii*RL)/(Rii+RL)=250/3Ohm
Ig'=(IL*(Riu+RL)*RL)/(RL*Ri)=6A
Ub'=Rg'*Ig'=500V

Alle Quellen aktiv
Ub=Ub'-Ug''=480V

Das Ergebnis entspricht leider nicht der Lösung...
Ich bräuchte da einmal Hilfe wo ich die Fehler eventuell mache!!

DerLarsus · Anmeldungsdatum: 17.03.2017 Beiträge: 8

Sorry!! Ich habe mich da verschieben, ich glaube das könnte verwirren zuerst habe ich nämlich die Stromquelle deaktiviert und dann anschließend die Spannungsquelle deaktiviert

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen

DerLarsus · Anmeldungsdatum: 17.03.2017 Beiträge: 8

ich hab zuerst die Spannungsquelle deaktiviert
gerechenet
und dann die Spannungsquelle wieder aktiviert und dann die stromquelle deaktiviert
gerechnet
und alle aktiviert und dann die überlagerung bestimt

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
