| Autor |
Nachricht |
AarZeoon
Anmeldungsdatum: 03.07.2017
Beiträge: 1
|
 AarZeoon Verfasst am: 03. Jul 2017 15:00 Titel: Hebelwirkung |
 |
|
Meine Frage:
https://1drv.ms/i/s!AuQm66Rml-BfbZQ_q04jJPM7-t4
Könnte mir jemand die Formel für die obige Aufgabe wiedergeben.
Ich danke euch für die Hilfe.
Meine Ideen:
Es wird glaub in zwei einzelne Formen dargestellt.
|
|
 |
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6115
Wohnort: jwd
|
| Mathefix Verfasst am: 03. Jul 2017 17:53 Titel: |
|
|
Das ist doch easy, kann man im Kopf rechnen.
Es gilt: Summe der Momente um den Drehpunkt = 0.
Moment = Kraft x Hebelarm, aber nur die Komponente der Kraft, welche senkrecht auf dem Hebelarm steht.
Da der Winkel gegeben ist, solltest Du die senkrecht auf den Hebel wirkende Kraftkomponente von F_1 bestimmen können.
Hinweis: Bitte keine Links verwenden, sondern die attachement Funktion nutzen.
|
|
|
yuukomorino
Anmeldungsdatum: 02.07.2017
Beiträge: 5
Wohnort: Schweiz
|
| yuukomorino Verfasst am: 03. Jul 2017 18:14 Titel: |
|
|
Das wär ja die Formel wenn F1 Senkrecht wäre, jedoch habe ich einen Winkel.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 03. Jul 2017 18:16 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: | | Das ist doch easy, kann man im Kopf rechnen. |
Aber nur, wenn man voraussetzt, dass das System sich im statischen Gleichgewicht befinden soll. Davon hat der Fragesteller aber nichts gesagt. Der hat eigentlich überhaupt nichts gesagt, keine eigenen Ansätze oder Ideen. Selbst zu seiner Skizze könnte man noch 100 Fragen stellen. Worum handelt es sich überhaupt? Handelt es sich bei den dicken Punkten um Gelenke, wo gibt es wenigstens ein Lager, welches Kräfte aufnehmen kann usw. usw.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6115
Wohnort: jwd
|
| Mathefix Verfasst am: 03. Jul 2017 18:18 Titel: |
|
|
| yuukomorino hat Folgendes geschrieben: | Das wär ja die Formel wenn F1 Senkrecht wäre, jedoch habe ich einen Winkel.
|
Wenn der Winkel und die Hypothenuse F_1 gegeben sind, wie ermittelt man dann in einem rechtwinkligen Dreieck die Gegenkathete?
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6115
Wohnort: jwd
|
| Mathefix Verfasst am: 03. Jul 2017 18:25 Titel: |
|
|
| GvC hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | | Das ist doch easy, kann man im Kopf rechnen. |
Aber nur, wenn man voraussetzt, dass das System sich im statischen Gleichgewicht befinden soll. Davon hat der Fragesteller aber nichts gesagt. Der hat eigentlich überhaupt nichts gesagt, keine eigenen Ansätze oder Ideen. Selbst zu seiner Skizze könnte man noch 100 Fragen stellen. Worum handelt es sich überhaupt? Handelt es sich bei den dicken Punkten um Gelenke, wo gibt es wenigstens ein Lager, welches Kräfte aufnehmen kann usw. usw. |
Im Prinzip hast Du recht. Ich würde das aber nicht so eng sehen. Ich glaube, es geht um ein einfaches statisches Gleichgewicht. Den Drehpunkt hat er gekennzeichnet; die anderen Punkte sollen wohl die Kraftangriffspunkte darstellen.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 03. Jul 2017 18:32 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: | | Im Prinzip hast Du recht. Ich würde das aber nicht so eng sehen. Ich glaube, es geht um ein einfaches statisches Gleichgewicht. Den Drehpunkt hat er gekennzeichnet; die anderen Punkte sollen wohl die Kraftangriffspunkte darstellen. |
Ja, natürlich. So habe ich das auch interpretiert. Aber hast Du den anderen Thread des Fragestellers gesehen
https://www.physikerboard.de/topic,53285,-hebelwirkung.html
den der Moderator jh8979 als Frechheit empfunden und deshalb geschlossen hat? Das muss dem Fragesteller doch mal klargemacht werden.
|
|
|
Mathology
Anmeldungsdatum: 18.10.2013
Beiträge: 415
|
| Mathology Verfasst am: 03. Jul 2017 19:09 Titel: |
|
|
| GvC hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | | Im Prinzip hast Du recht. Ich würde das aber nicht so eng sehen. Ich glaube, es geht um ein einfaches statisches Gleichgewicht. Den Drehpunkt hat er gekennzeichnet; die anderen Punkte sollen wohl die Kraftangriffspunkte darstellen. |
Ja, natürlich. So habe ich das auch interpretiert. Aber hast Du den anderen Thread des Fragestellers gesehen
https://www.physikerboard.de/topic,53285,-hebelwirkung.html
den der Moderator jh8979 als Frechheit empfunden und deshalb geschlossen hat? Das muss dem Fragesteller doch mal klargemacht werden. |
Hahah nichtmal ich war so frech ^^
@yuukomorino ich würde dir helfen aber ich verstehe das nicht.
|
|
|
yuukomorino
Anmeldungsdatum: 02.07.2017
Beiträge: 5
Wohnort: Schweiz
|
| yuukomorino Verfasst am: 03. Jul 2017 19:12 Titel: Überarbeitung |
|
|

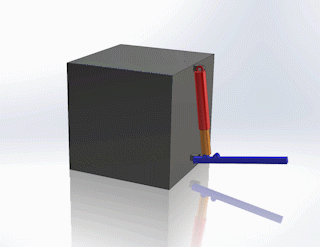

Also ich müsste die Formel haben, welche die folgende Bewegung beschreibt. Jedoch ändert sich der Winkel kontinuierlich, also müsste ich mir sozusagen selber eine Excel Tabellen für die Bewegung erstellen. Ich gehe jetzt mal davon aus, dass das Schema im Gleichgewicht bleibt, damit ich etwa die maximale Auslastung des Zylinders ausrechnen kann.
| Beschreibung: |
|
| Dateigröße: |
1.96 MB |
| Angeschaut: |
1081 mal |
|
|
|
|
yuukomorino
Anmeldungsdatum: 02.07.2017
Beiträge: 5
Wohnort: Schweiz
|
| yuukomorino Verfasst am: 03. Jul 2017 21:58 Titel: |
|
|
=X )
Ist das die Formel für dieAufgabe?
|
|
|
|
