Mehrfeldträger Federschaltung

respect123 · Anmeldungsdatum: 25.06.2017 Beiträge: 1

Meine Frage:
Ich möchte die Gesamtfedersteifigkeit eines folgenden Systems zusammenfassen: Zwei Balken mit mittiger Punktmasse (Einfeldträger als Biegefedern) hängen jeweils an einem Ende an einer Zugfeder, am anderen Ende hängen beide Balken an einer gemeinsamen Feder. (quasi ein Zweifeldträger mit federnden Auflager)

Die Steifigkeiten sind bekannt und die der zwei Biegefedern ist gleich und die der drei Zugfedern ist gleich.

Ich möchte das System soweit zusammenfassen, dass ich einen Einmassenschwinger erhalte.

Meine Ideen:
Die 3 Zugfedern sind parallel geschaltet und mit denen der zwei Biegefedern in Reihe geschaltet.

Die Masse addiert sich einfach.

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 5867 Wohnort: jwd

Bitte Skizze.

respect1234 · Anmeldungsdatum: 26.06.2017 Beiträge: 1

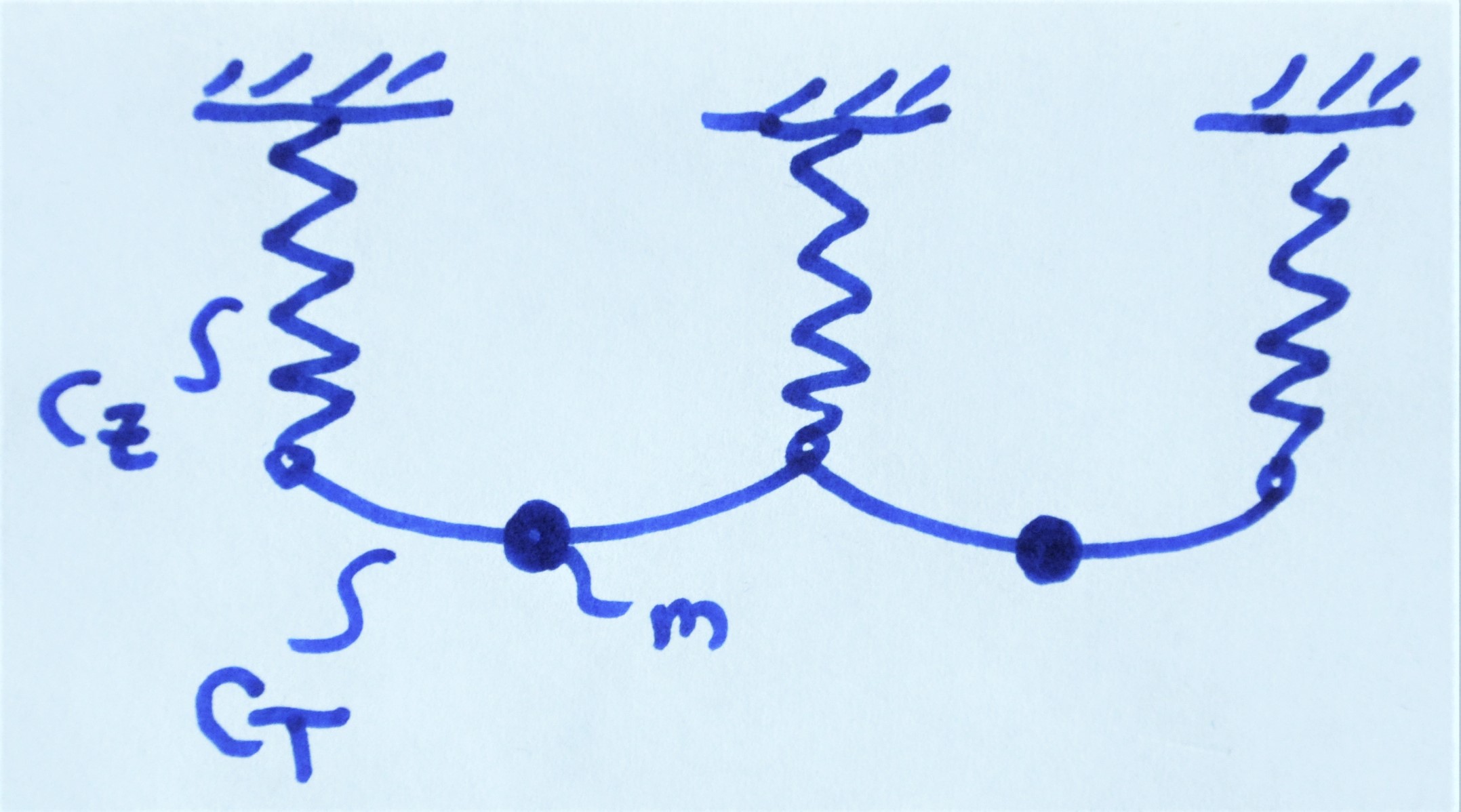

wie gewünscht eine kleine Handskizze:
