Zweipunkt/Vierpunkt-Messung

Cpt.Obvious · Gast

Meine Frage:
Hallo smile

Ich habe eine reihe von aufgaben zu Schaltungen bekommen, und komme bei 3st. leider nicht weiter. um das zu vereinfachen, habe ich einfach mal die schaltungen eingescannt und die fragen dazu gesetzt + beschreibende texte und das ganze hochgeladen.
Man soll hierbei die Leitfähigkeit eines Stabes ermitteln.

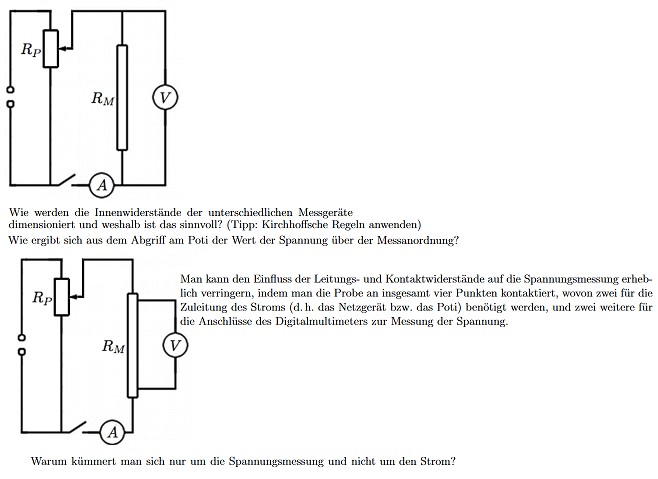

Bild aus externem Link als Anhang eingefügt. Steffen

Rp steht hierbei für Widerstand des Potentiometers
Rm steht für (denke ich) den Widerstand, des zu Messenden Stabs

ausserdem soll da noch irgendwo ein Multimeter drin verbaut sein, aber ich weiß leider nicht wie ich das entziffern soll ... A im kreis steht doch für ein Ampermeter und V für ein Voltmeter .... also wenn bereits beides in meinem Schaltkreis vorhanden ist, wieso sollte ich da noch ein Multimeter einbaun :O?

Meine Ideen:
Um auf die Leitfähigkeit zu kommen helfen mir einige Formeln.

Leitfähigkeit = 1/p ; wobei p = spezifischer Widerstand

sowie R= p * l/A ; R= elektischer Widerstand; A= querschnittsfläche; l = Länge des Leiters

und das obligatorische U = R * I

leider hilft mir das alles nichts bei den 3 im Bild gezeigten Fragen unglücklich

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Es ist die Rede von jeweils einem Amperemeter und einem Voltemeter.
Wo siehst du das Problem?

Cpt.Obvious · Gast

ich verstehe z.B. nicht was mit Innenwiderständen der Messgeräte gemeint ist, geschweige denn habe ich eine Ahnung, wie ich herausfinde in welcher Dimension diese sind.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7255

Sowohl Amperemeter als auch Voltmeter verändern leider die Messgröße, die sie bestimmen sollen. Um einen Strom zu messen, musst Du ihn halt durch das Messgerät fließen lassen, und dadurch wird er zwangläufig kleiner. Warum?

Auch der Spannungsmesser verringert die Spannung, die er messen soll. Warum?

Also sollte der Innenwiderstand eines Amperemeters so ... wie möglich dimensioniert werden, und der Innenwiderstand eines Voltmeters so ... wie möglich.

Viele Grüße
Steffen
