Was für eine Elektronenstrahlröhre ist das?

atalics · Anmeldungsdatum: 14.06.2016 Beiträge: 2

Meine Frage:

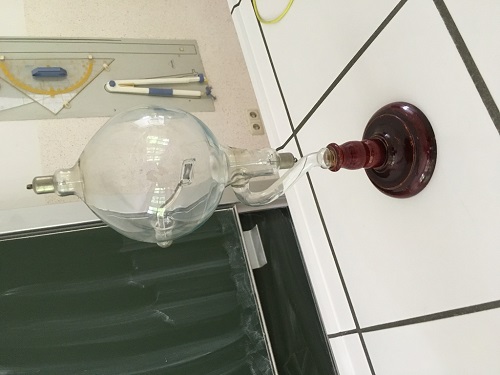

Wir haben gerade im Physikunterricht ein Praktikum bei dem wir unser Vorbereitungszimmer durchsuchen und wir sind dabei auf folgende vermutliche Elektronenstrahlröhren gestoßen:

Bilder aus externem Link als Anhang abgespeichert. Bitte keine externen Links verwenden.
Ansonsten: willkommen im Physikerboard!
Steffen

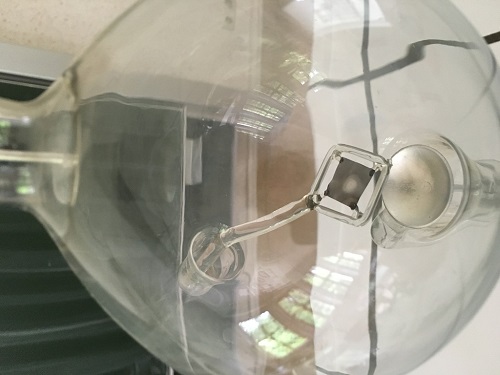

Es steht keinerlei Bezeichnung oder Angaben zur Spannung etc. darauf und ich müsste wissen was dies ist. Vor allem was diese Platte in der Mitte ist und warum dort ein weißer Fleck vorhanden ist.

Was ist ist und wie sollte man es betreiben?

Meine Ideen:
An sich dachte ich zuerst an eine Art Diode, welche dann die Elektronen um/durch das Blech leitet, allerdings hat sich nichts getan als wir eine Spannung bis zu 14V anlegten.

jh8979 · Moderator Anmeldungsdatum: 10.07.2012 Beiträge: 8581

Es ist etwas schwer zu sehen, mein Tipp wäre:
https://en.wikipedia.org/wiki/Triode

atalics · Anmeldungsdatum: 14.06.2016 Beiträge: 2

Dazu müsste ja die mittlere Platte angeschlossen sein oder nicht? Denn diese Platte hängt nur da drin und hat keinen Anschluss

jh8979 · Moderator Anmeldungsdatum: 10.07.2012 Beiträge: 8581

jh8979 · Moderator Anmeldungsdatum: 10.07.2012 Beiträge: 8581

Rätsel gelöst (nicht von mir, aber man muss nur wissen wen man fragt smile

):
Es ist eine Wärmeröhre nach Crooks (im wesentlichen eine Röntgenröhre). Das Plättchen in der Mitte fängt an zu glühen, wenn man eine genügend hohe Spannung anlegt.
http://www.js-lehrmittel.de/1164/1210.html
Hier sieht man sie in Aktion:
https://www.youtube.com/watch?v=6bJOeJOSYVo
