Plattenkondensatorproblem

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Elektrotechnik



Anmeldungsdatum: 08.06.2016
Beiträge: 90

Beitrag Elektrotechnik Verfasst am: 08. Jun 2016 13:56    Titel: Plattenkondensatorproblem Antworten mit Zitat

Hallo alle zusammen.

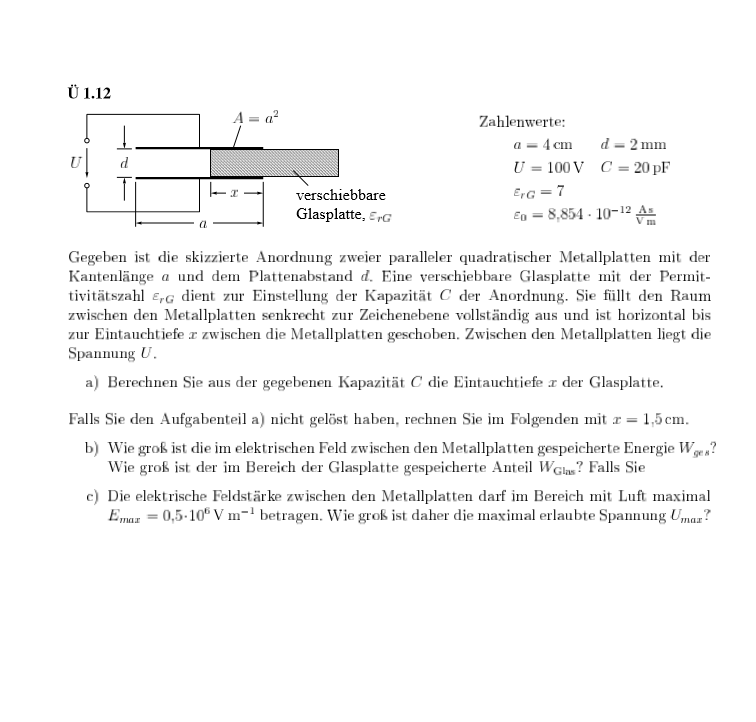

Ich hätte einige Fragen bezüglich des Aufgabenblatts was ich hochgeladen hab.

1. Für Aufgabe a) hab ich den Ansatz: C= E0 * ErG * (a-x)²/d , jedoch bekomme ich damit nicht den gewünschten Zahlenwert von 1,216 cm raus.

2. Für die Teilaufgaben b) und c) habe ich um ehrlich zusein keine Ideen wie ich sie lösen soll. grübelnd für b) müsste man Wges=1*10^-7 J , Wglass=7,535*10^-8 J und für c) Umax=1kV erhalten.


Lösungsschritte und Hilfen wären sehr willkommen.

Vielen Dank im voraus.

Liebe Grüße



 Beschreibung:

Download
 Dateiname:  Plattenkondensator.PNG
 Dateigröße:  76.16 KB
 Heruntergeladen:  113 mal

ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3384

Beitrag ML Verfasst am: 08. Jun 2016 14:07    Titel: Re: Plattenkondensatorproblem Antworten mit Zitat

Hallo,

Elektrotechnik hat Folgendes geschrieben:

1. Für Aufgabe a) hab ich den Ansatz: C= E0 * ErG * (a-x)²/d , jedoch bekomme ich damit nicht den gewünschten Zahlenwert von 1,216 cm raus.

zu a)


zu b) Die Energiedichte (Energie pro Volumen) ist

zu c)

Reicht das als Starthilfe?


Viele Grüße
Michael
Elektrotechnik



Anmeldungsdatum: 08.06.2016
Beiträge: 90

Beitrag Elektrotechnik Verfasst am: 08. Jun 2016 18:03    Titel: Antworten mit Zitat

Ja, vielen dank ! smile

Könntest du mir eventuell auch die Formel aus a) bisschen erklären wie du drauf kommst? und zu b) und c) eventuell die Rechnung schicken?
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3384

Beitrag ML Verfasst am: 08. Jun 2016 18:48    Titel: Antworten mit Zitat

Hallo,


Zitat:

Könntest du mir eventuell auch die Formel aus a) bisschen erklären wie du drauf kommst? und zu b) und c) eventuell die Rechnung schicken?


Der Kondensator besteht im Grunde aus der Parallelschaltung zweier Kondensatoren:
- ein Kondensator mit Glas (Fläche: , ) und
- einer mit Luft (Fläche: , ).
Die beiden Kapazitäten habe ich aufgeschrieben und addiert.

b) Du rechnest zunächst: , das gilt sowohl für das Glasvolumen als auch für das Luftvolumen.

Nun trennst Du wieder Glas und Luft auf:



Das wiederholst Du für das Luftvolumen, wobei Du die andere Fläche und das andere einsetzt.




c) die maximale Feldstärke ist gegeben, d kennst Du, jetzt brauchst Du nur noch in E=U/d einzusetzen.


Viele Grüße
Michael
