mibi Verfasst am: 07. März 2006 09:00 Titel: Reedkontaktschaltung |
|
|
Hallo,
nachdem wir uns einen bullerjan angeschaft haben hat uns nun unser schornsteinfeger darüber aufgeklärt das unsere dunstabzugshaube nur dann funktionieren darf wenn das Fenster in der Küche auf kipp steht. Die ganze Schaltung muss über 230V betrieben ( schalten) werden. Wer kann uns weiterhelfen ? Wo bekommen wir die Bauteile günstig (conrad, reichelt...)
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 07. März 2006 20:15 Titel: |
|
|
Die Abzugshaube würde ich nicht direkt mit dem Reed schalten, sondern damit ein Gate eines Triacs bedienen. Unterbricht man dieses durch den Reed, so kann der Triac nicht zünden.
Vorsicht: 220V noch dazu am Fensterbrett in der Küche - einem Feuchtraum !!!!!!!!
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 07. März 2006 20:38 Titel: |
|
|
Ohne Garantie oder Verantwortung:

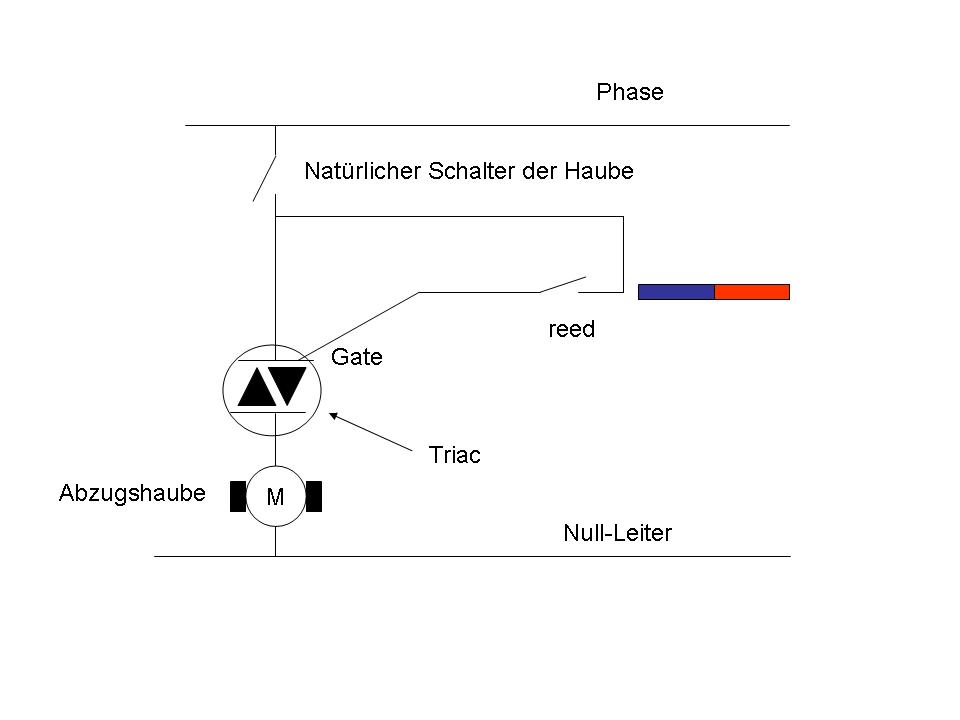

etwa so...
Wie gesagt. Am Reed liegen 220V !
Bei induktiver Last (?) antwortet die Induktivität mit Spannungsspitzen, welche ein Ausschalten u.U. verhindern. Daher solltest du noch eine Reihenschaltung von etwa 0,1-0,22µF und 47 Ohm parallel zum Triac schalten. Ist u.U. nicht trivial dies in den Griff zu kriegen. Aber einen Versuch wäre es wert.
Das ganze kostet dich max. 10 EUR.
Beschreibung: |
|
Download |
Dateiname: |
triac.jpg |
Dateigröße: |
30.74 KB |
Heruntergeladen: |
1099 mal |
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 08. März 2006 10:22 Titel: |
|
|
Ich habe es zu Hause ausprobiert.
Die Schaltung ist nicht ideal.

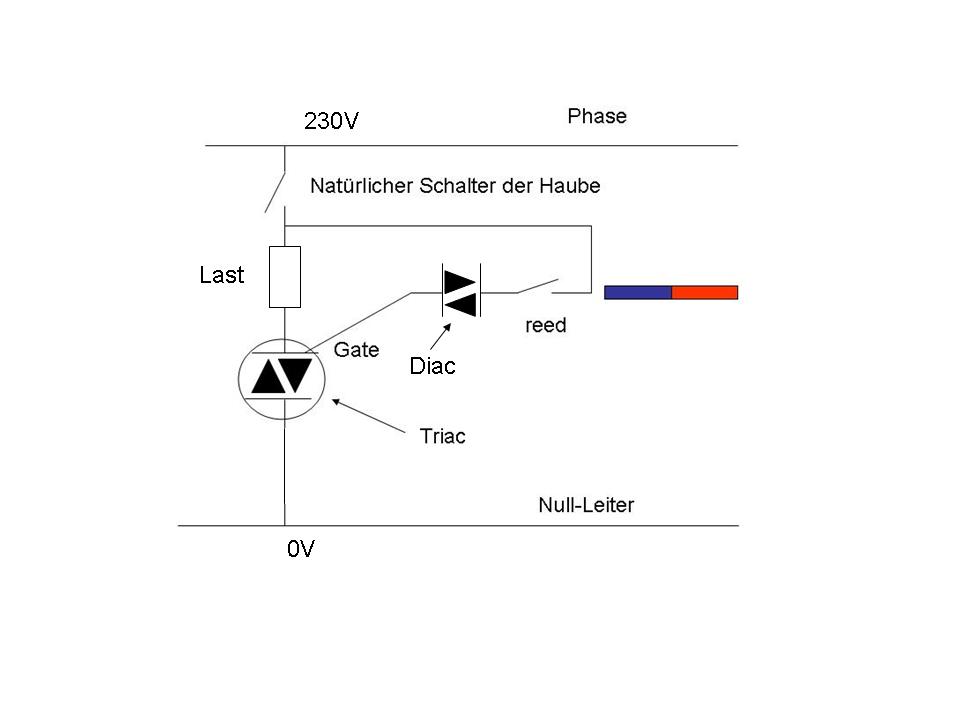

Du solltest evtl. noch einen Diac in den Zündkanal stecken (ist nicht unbedingt erforderlich) und die zu schaltende Last vor allem über den Triac stellen. Ein Diac ist nur eine Art Diode.
Dann gehts ganz gut.
Was ich leider vergessen habe zu testen ist dieelektromagnetische Veträglichkeit (EMV). Dazu gibt es Entstörkondensatoren die man paralell zum Triac schaltet. Da Du hier keine Phasenanschnittsteuerung vorliegen hast, wird es aber nicht so wild.
Grüsse
Michael
