die Aufgabe auf die sich meine Frage bezieht lautet "Zeichnen Sie ein Prisma mit dem brechenden Winkel ? = 46° wie in Abb. 31. Kon-
struieren Sie den Strahlengang für einen Strahl, der unter einem Einfallswinkel
von 30° auf das Prisma fällt. Benutzen Sie dazu die Tabelle 2 in Kapitel 4."
Die Daten die ich aus der Tabelle entnehmen kann sind:
Alpha (einfallswinkel)= 30°
Beta=19,5°
Halbsehne zu alpha = 50mm
Halbsehne zu beta = 34 mm
a/b= n= 1,47
Meine Ideen:
Wie ich das konstruieren weiß ich, meine Frage ist nur, wo genau sind a und b?
Ich schicke gleich noch eine skizze, vielleicht könnt ihr mir es an ihr erklären.
Vielen Dank schonmal!

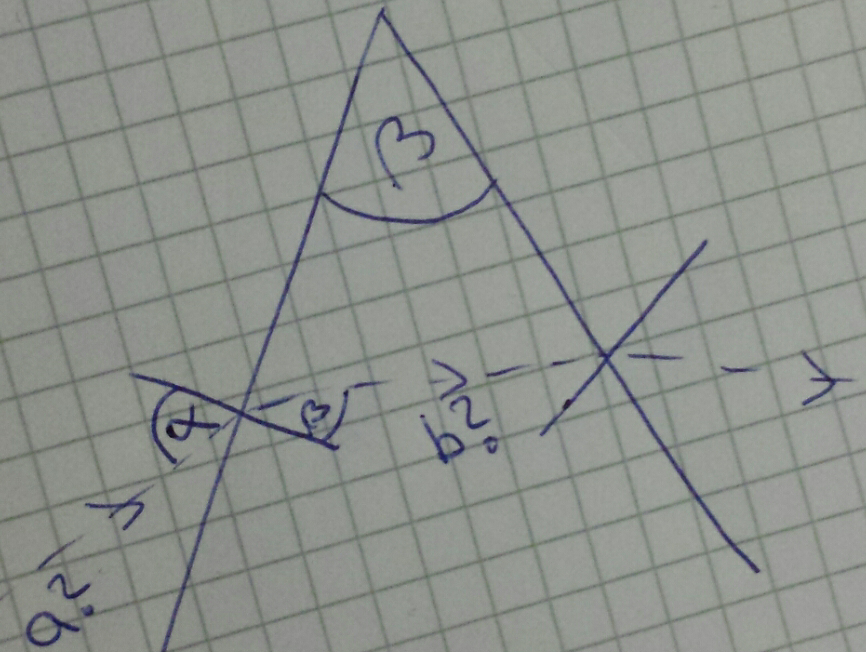

Das ist die skizze; ich hab meine Vermutung schon eingezeichnet.
Falls alpha und beta gemeint sind: alpha ist der Winkel des einfallenden / auf der Grenzfläche "ankommenden" Strahls gegenüber dem Lot auf der Grenzfläche und beta der entsprechende Winkel des "weggehenden" Strahls. Links ist alpha in Luft / beta im Glas und rechts: alpha im Glas / beta in Luft.
