ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 09. Dez 2015 11:47    Titel: Osanna-Kreis Antworten mit Zitat

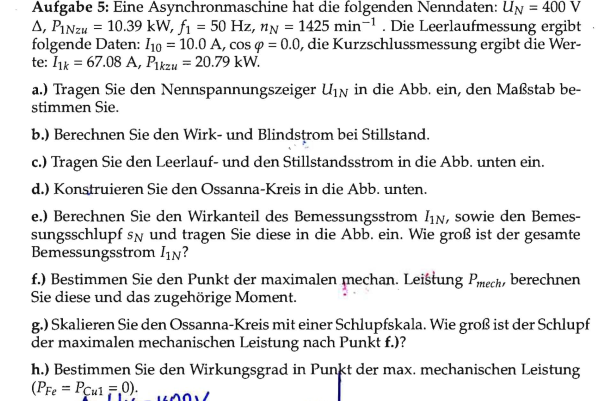

Kann mir jemand erklären wie ich bei der c) den Osanna Kreis?

Kennt sich jemand damit aus?



 Beschreibung:
 Dateigröße:  134.31 KB
 Angeschaut:  2598 mal



ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 09. Dez 2015 12:14    Titel: Antworten mit Zitat

Für den Wirkstrom habe ich 30A raus.

cos phi = 0.447

Ib = 60 A

Aber wie zeichne ich das bei der c) genau ein ?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 09. Dez 2015 23:41    Titel: Antworten mit Zitat

Hat jemand tipps?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 10. Dez 2015 06:53    Titel: Antworten mit Zitat

Versehentlich doppelt
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ


Zuletzt bearbeitet von isi1 am 11. Dez 2015 12:23, insgesamt einmal bearbeitet
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 10. Dez 2015 07:02    Titel: Antworten mit Zitat

Wenn Du Dir selbst so oft antwortest, ET33, sieht das in der Übersicht so aus, als ob Deine Frage bereits beantwortet wäre.
Wie gehst Du vor?
1. per Google ein Muster für den Ossannakreis suchen
2.a),b),c) die bekannten Punkte eintragen (Leerlauf, Kurzschluss, Nennbetrieb
3. Leistungsgerade und Schlupfgerade einzieichnen
Aber eigentlich hat das der Aufgabensteller schon ziemlich gut beschrieben, oder?
Hast Du denn in einem Punkt Verständnisschwierigkeiten? Dann frage halt konkret.

Wenn Du etwas rechnest, schreibe dazu, wie.
Eingangsnennleistung 10,39kW = I_N*U_N*√3 --> I_Nw = 15A..Wirkstrom
Nenn-Schlupf s_N = 100%-1425/1500 = 5%
Leerlauf steht schon da
Kurzschluss: W=I*U*cosφ*√3 --> cosφ = 0,447 --> φ=63,43°
usw.
ET33 hat Folgendes geschrieben:
Aber wie zeichne ich das bei der c) genau ein ?
Einfach nach rechts die Spannung (blau) 400V,
dann die Ströme (rot) mit ihren Winkeln
durch die drei Strompunkte den Ossannakreis konstruieren
Schlupfgerade einzeichnen
Leistungsgerade einzeichnen
die einzelnen Fragen beantworten

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ


Zuletzt bearbeitet von isi1 am 16. Dez 2015 14:53, insgesamt einmal bearbeitet
Et333
Gast





Beitrag Et333 Verfasst am: 11. Dez 2015 11:14    Titel: Antworten mit Zitat

Welche Ströme soll ich genau einzeichnen und wie ?

Mit welchem Winkel sollen alle Ströme gezeichnet werden ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 11. Dez 2015 12:19    Titel: Antworten mit Zitat

Et333 hat Folgendes geschrieben:
Welche Ströme soll ich genau einzeichnen und wie ?
Mit welchem Winkel sollen alle Ströme gezeichnet werden ?
Hast Du doch schon:
I_o = (10A < 90°)
I_k = (67,08A < 63,43°)
Die Mittelsenkrechte zwischen den beiden und die Waagrechte von Io schneiden sich im Kreismittelpunkt
zeichne den Kreis durch die beiden Strompunkte,
zeichne I_ = 15A .... liegt natürlich auch auf dem Kreis (Radius 15A um den Ursprung, falls die 15A stimmen, scheint mir etwas wenig zu sein. Hast Du das überprüft?)

Reicht das, ET?

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Et3333
Gast





Beitrag Et3333 Verfasst am: 11. Dez 2015 14:21    Titel: Antworten mit Zitat

Kannst du vielleicht die drei Ströme in einer Skizze darstellen ,damit ich weiß wie ich es darstellen . Versuche mich gerade zum ersten Mal an so einer Aufgabe Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 11. Dez 2015 18:09    Titel: Antworten mit Zitat

Et3333 hat Folgendes geschrieben:
Kannst du vielleicht die drei Ströme in einer Skizze darstellen ,damit ich weiß wie ich es darstellen . Versuche mich gerade zum ersten Mal an so einer Aufgabe :D
Wie weit bist Du bis jetzt (Zeichnung), ET?
Falls Du noch nicht angefangen hast:
https://de.wikipedia.org/wiki/Ossanna-Kreis
Dort sind unten auch noch lesenswerte Links.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 12. Dez 2015 20:41    Titel: Antworten mit Zitat

Leider nicht so weit Big Laugh

Ich verstehe nicht so ganz wie ich die Ströme einzeichnen soll?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 13. Dez 2015 15:09    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Ich verstehe nicht so ganz wie ich die Ströme einzeichnen soll?
Hier auf Seite 4 ist das Bildchen.
Beachte: Winkel von y-Achse aus Messen.
Machste mal mit unseren Werten?

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 13. Dez 2015 17:21    Titel: Antworten mit Zitat

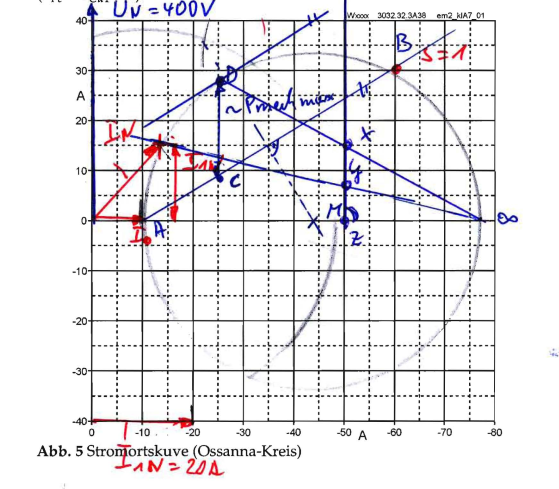

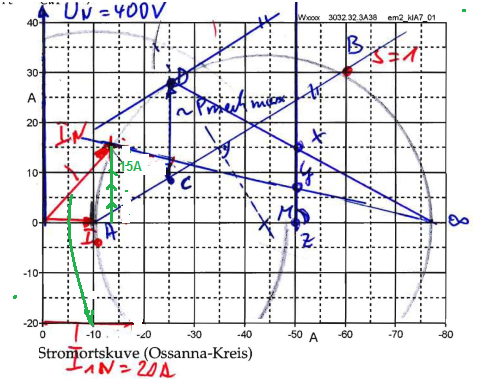

So weit bin ich gekommen . Wie geht es weiter ?

Wie bist du eigentlich auf die I0 = 10 A gekommen ?

Das verstehe ich nicht

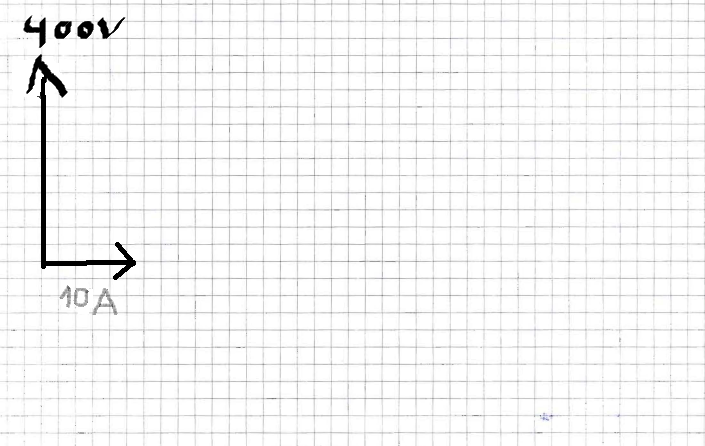

 Beschreibung:

Download
 Dateiname:  b.PNG
 Dateigröße:  169.94 KB
 Heruntergeladen:  213 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 13. Dez 2015 20:15    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Wie bist du eigentlich auf die I0 = 10 A gekommen ? Das verstehe ich nicht
In Deiner Aufgabenstellung steht Leerlaufmessung I10=10A cos phi=0.
ET33 hat Folgendes geschrieben:
So weit bin ich gekommen . Wie geht es weiter ?
Ich kann allerdings nicht erkennen, ob der Maßstab richtig ist - der muss unbedingt stimmen, sonst klappt das mit dem Ossannakreis nicht.
Als Nächstes trägst Ik ein Wirkstrom I_k = 67,08A
Dann bildest Die Mittelsenkrechte der zwei Strompunkte.
In deren Schnittpunkt mit der x-Achse ist M, der Mittelpunkt des Ossannakreises.
Nun kannst schon mal den Ossannakreis zeichnen.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ


Zuletzt bearbeitet von isi1 am 14. Dez 2015 13:15, insgesamt einmal bearbeitet
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Dez 2015 12:19    Titel: Antworten mit Zitat

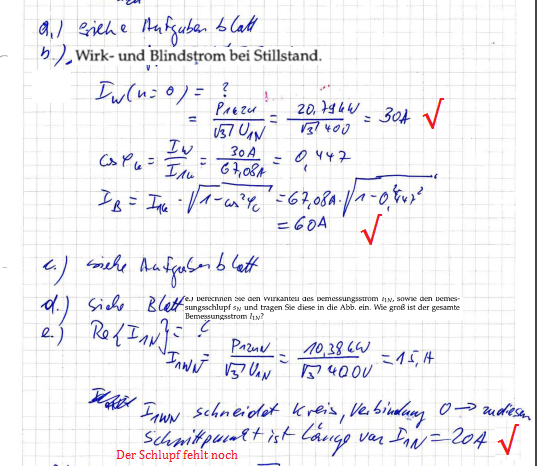

In meiner Musterlösung habe die das so gemacht .

Aber ich verstehe nicht wie die hier den Osanna Kreis zeichnen?

Das mit dem I0 verstehe ich ,aber ich verstene nicht wie die das IN und I1N zeichnen ?

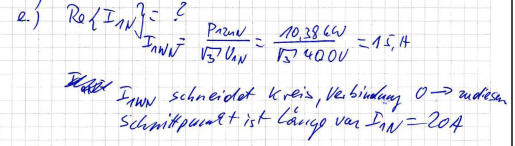

Wie kommen die auf I1N = 20 A ?

Kannst du mir das erklären ?



 Beschreibung:
 Dateigröße:  250.33 KB
 Angeschaut:  3106 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Dez 2015 13:06    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Wie kommen die auf I1N = 20 A ?
Kannst du mir das erklären ?
Nee, ET,
das kann ich nicht verstehen, denn bei mir kommt da Wirkstrom=15A raus - das haben die auch verwendet (Siehe grüner Eintrag - die linie unten hat er - etwas ungenau - aus der Schrägen des I1N entnommen - das gilt auch für Ik).

Zitat:

Eingangsnennleistung 10,39kW = I_N*U_N*√3 --> Wirkstrom I_N = 15A
Nenn-Schlupf s_N = 100%-1425/1500 = 5%
Leerlauf steht schon da
Kurzschluss: W=I*U*cosφ*√3 Wirkstrom? Ik = 67,08A
(Winkel oben war evtl. falsch berechnet ?)



 Beschreibung:
 Dateigröße:  207.92 KB
 Angeschaut:  3103 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Dez 2015 13:20    Titel: Antworten mit Zitat

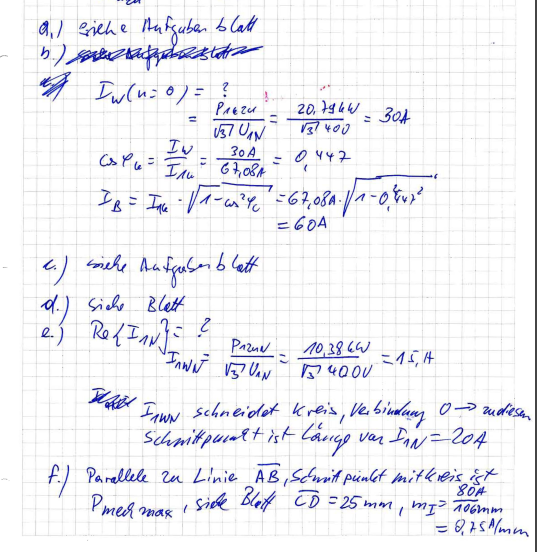

Hier die lösung der rechnung .

Kannst du jetzt besser erklären wie die auf die 20 A kommen ?

Welchen Winkel haben die für IN genommen ?

Und woher weiss ich mit welchem Radius ich überhaupt den Ossana Kreis zeichnen soll?

Und wo der Mittelpunkt vom Kreis ist ?



 Beschreibung:
 Dateigröße:  350.17 KB
 Angeschaut:  3097 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Dez 2015 13:48    Titel: Antworten mit Zitat

Scheint zu stimmen (e) habe ich nicht mehr überprüft)


 Beschreibung:
 Dateigröße:  280.98 KB
 Angeschaut:  3092 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Et3333
Gast





Beitrag Et3333 Verfasst am: 14. Dez 2015 23:16    Titel: Antworten mit Zitat

Aber wie zeichne ich es isi ?

Ich möchte es endlich verstehen Big Laugh
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Dez 2015 16:57    Titel: Antworten mit Zitat

Et3333 hat Folgendes geschrieben:
Aber wie zeichne ich es isi ?
Ich möchte es endlich verstehen
Ja genau so, wie bereits beschrieben.
Oder hapert es bei irgend einem Schritt.
Ich schreib mal das Beispiel für I_k

zeichne eine Parallele zur x-Achse mit dem Strom 30A
zeichne eine Parallele zur y-Achse mit dem Strom 60A
zeichne am Schnittpunkt der beiden ein kleines rotes Ringelchen für den Kurzschlusspunkt.
Ziehe eine Linie zwischen Leerlaufpunkt Po und Kurzschlusspunkt Pk, das ist die mechanische Leistungslinie.
usw.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Dez 2015 18:31    Titel: Antworten mit Zitat

Mit welchem Winkel wurde die IN LINIE gezeichnet?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 15. Dez 2015 20:21    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Mit welchem Winkel wurde die IN LINIE gezeichnet?
Weiß ich leider nicht, was das ist, ET.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 16. Dez 2015 12:22    Titel: Antworten mit Zitat

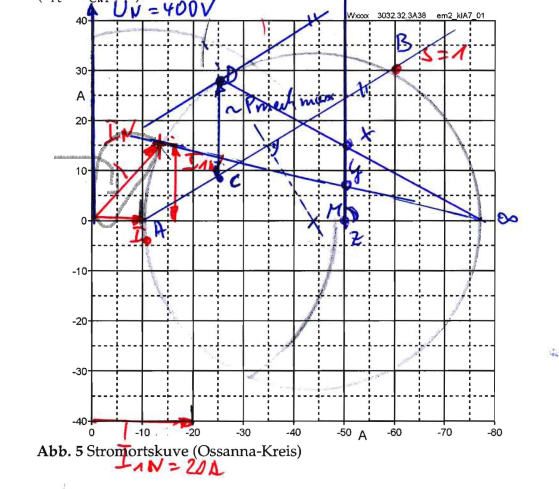

Ich meinte dieses IN .

Ich habe es in der skizze gekennzeichnet ?

Weisst du wie die die zeichnen?

Da müssen die doch einen Winkel beachtet haben ?



 Beschreibung:
 Dateigröße:  243.93 KB
 Angeschaut:  3052 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 16. Dez 2015 14:48    Titel: Antworten mit Zitat

Der Wirkstrom von I_N ist doch bekannt (15A), die zweite Bedingung ist - der Punkt muss auf dem Kreis liegen - hast Du selbst geschieben. Damit kann man dann auch den Winkel berechnen, so man will.
ET33 hat Folgendes geschrieben:
siehe Bild

Ganz oben steht auch noch der Schlupf mit 5%. Hast Du mal mit Hilfe der Schlupflinie überprüft, ob das stimmt? Ich habs mal versucht - es werden 12% bei Nennbetrieb. Vielleicht habe ich die Schlupflinie (gelb) falsch konstruiert (grün sind Konstruktionslinien)?



 Beschreibung:
 Dateigröße:  214.93 KB
 Angeschaut:  3040 mal

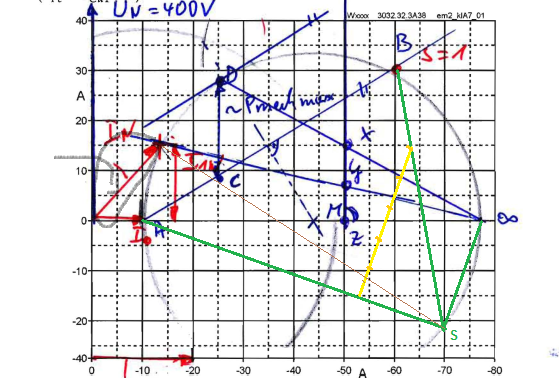

 Beschreibung:
 Dateigröße:  99.88 KB
 Angeschaut:  3045 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 16. Dez 2015 21:12    Titel: Antworten mit Zitat

Isi tut mir leid das ich dich weiter nerven muss aber du bist ja eh geduldig Big Laugh

Was ich bisher auch nicht verstehe wie ich über den Kreis konstruieren soll?

Was für ein radius nehme ich für den Kreis ?

Weil vorher kann ich ja auch gar kein IN reinzeichnen ?


Weisst du wie ich den Kreis konstruieren soll?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 16. Dez 2015 23:09    Titel: Antworten mit Zitat

[quote="ET33"]Isi tut mir leid das ich dich weiter nerven muss Du nervst nicht.
ET33 hat Folgendes geschrieben:
Was ich bisher auch nicht verstehe wie ich über den Kreis konstruieren soll? Was für ein Radius nehme ich für den Kreis ?
Um einen Kreis konstruieren zu können, braucht man 3 Punkte (oder so was).
Zwei haben wir, Io und Ik. Normalerweise nimmt man dann IN als 3. Punkt - haben wir aber nicht komplett, denn man hat den cos phi bei Nennbetrieb nicht angegeben (obwohl er normalerweise auf dem Typenschild steht.
Die behelfen sich dadurch, dass sie annehmen, dass der Mittelpunkt waagrecht neben den Io liegt. Bei uns ist das die x-Achse.
Das reicht, denn mit der Mittelsenkrechten aus Io und Ik und dieser Waagrechten haben wir den Kreismittelpunkt M.
Und den Radius? = Abstand M und Io oder M und Ik.

Weißt Du noch, wie man die Mittelsenkrechte macht?

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 17. Dez 2015 11:23    Titel: Antworten mit Zitat

Ach so kann ich den Mittelpunkt einfach nach den 20 A in der Mitte annehmen und zeichnen ?

Und woher weiss ich wo der Schlupf = 1 ist ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 17. Dez 2015 11:51    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Ach so kann ich den Mittelpunkt einfach nach den 20 A in der Mitte annehmen und zeichnen ?
Da weiß ich halt überhaupt nicht, was Du damit meinst.
Rechnen würde ich den Mittelpunkt so:
Io = (10|0), Ik=(60|30)
Steigung der Verbindungsgeraden: m=30/50 = 0,6
Mitte zwischen den Punkten (35|15)
Senkrechte in diesem Punkt y = (-50/30)*(x-10)
Diese Linie schneidet die x-Achse bei x=44 A
Das kann laut Deiner Zeichnung hinkommen.
ET33 hat Folgendes geschrieben:
Und woher weiss ich wo der Schlupf = 1 ist ?
Die Kurzschlussmessung wird ja so vorgenommen, dass der Läufer blockiert wird, d.h. er hat 100% Schlupf.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 17. Dez 2015 12:22    Titel: Antworten mit Zitat

In meiner lösung haben die das so berechnet.

Sau schwer zu verstehen grübelnd



 Beschreibung:

Download
 Dateiname:  lös.PNG
 Dateigröße:  519.76 KB
 Heruntergeladen:  218 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 17. Dez 2015 13:29    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Sau schwer zu verstehen ?(
Ja, aber wenn man es verstanden hat, ist es erstaunlich und erfreulich, dass man so viele Eigenschaften der ASM daraus entnehmen kann.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 17. Dez 2015 23:16    Titel: Antworten mit Zitat

Warum haben die bei der f) 80/106 geteilt?
Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
