Ersatzwiderstände

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Doctor Who



Anmeldungsdatum: 07.06.2014
Beiträge: 44
Beitrag Doctor Who Verfasst am: 13. Aug 2014 21:40    Titel: Ersatzwiderstände Antworten mit Zitat
Hallo Leute,

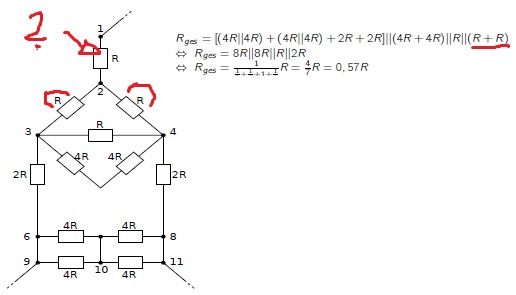

anbei ist eine Aufgabe bei welchem die Aufgabe ist den Ersatzwid. zwischen Klemme 3 und 4 zu berechnen und zwar in Abhängigkeit von R zwischen 3 und 4.

Bei den "Wegen" von Klemme 3 zu 4 kann man ja über die rot markierten Widerstände gehen, die ja parallel zu den drei anderen "Wegen" sind. Wieso sind die beiden roten Widerstände in Reihe? Das der erste R in Reihe ist kann ich verstehen, aber danach habe ich doch ein Knoten von welchem zwar nur einer in Richtung 4 geht aber der Strom ist doch nicht mehr derselbe?

Vielen Dank extra kurz gehalten smile

 Beschreibung:
 Dateigröße:  26.19 KB
 Angeschaut:  680 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 14. Aug 2014 00:22    Titel: Antworten mit Zitat
Doctor Who hat Folgendes geschrieben:
... aber danach habe ich doch ein Knoten von welchem zwar nur einer in Richtung 4 geht aber der Strom ist doch nicht mehr derselbe?


In der ganzen Schaltung gibt es weder Strom- noch Spannungsquellen. Also fließen auch keine Ströme. Hier soll in einem Widerstandsnetzwerk lediglich der Widerstand zwischen zwei Knoten, nämlich zwischen 3 und 4 bestimmt werden. Dazu speist man gedanklich einen Strom in Klemnme 3 ein und verfolgt seinen Weg bis Klemme 4. Am Punkt 2 ist zwar ein Knoten, aber wohin sollte der gedankliche Strom denn fließen, außer in Richtung 4. Der an 2 angreifende Widerstand hängt doch sozusagen in der Luft. Da fließt nichts weg.
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
Beitrag isi1 Verfasst am: 14. Aug 2014 14:58    Titel: Re: Ersatzwiderstände Antworten mit Zitat
Doctor Who hat Folgendes geschrieben:
Wieso sind die beiden roten Widerstände in Reihe? Das der erste R in Reihe ist kann ich verstehen, aber danach habe ich doch ein Knoten von welchem zwar nur einer in Richtung 4 geht aber der Strom ist doch nicht mehr derselbe?
Das ist wohl so zu denken, dass am Punkt 1 ein unendlich hoher Widerstand sitzt (z.B. eine Stromquelle).
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Doctor Who



Anmeldungsdatum: 07.06.2014
Beiträge: 44
Beitrag Doctor Who Verfasst am: 15. Aug 2014 15:38    Titel: Antworten mit Zitat
In der Aufg. stand halt drin es sei ein Auszug und daher nimmt man als nicht ETechnik Student an dass der Strom ja irgendwohin fließen will. Finde es etwas unklar wieso das hier nicht der Fall sein soll. Aber naja what ever smile
