Kurzschlusstrom - Kurzschlussleistung (Abschaltleistung)

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
JellyBelly



Anmeldungsdatum: 20.06.2014
Beiträge: 58

Beitrag JellyBelly Verfasst am: 19. Jul 2014 13:20    Titel: Kurzschlusstrom - Kurzschlussleistung (Abschaltleistung) Antworten mit Zitat

Hallo,

ich verstehe einfach nicht wie man den Kuzschlussstrom berechnet. Mir geht es insbesondere nur um die Gesamtreaktanz die benötigt wird um den Kurzschlusstrom zu berechnen. Ich weiss einfach nicht nach welchem System ich sowas lösen kann und wie ich da vorgehen soll. Ich bin mir relativ sicher das es ziemlich leicht ist und deshalb nicht schwer sein sollte, aber ich komme einfach nicht dahinter. Ich schlage mich mit dem verständnis seit einer Woche herum und würde mich sehr freuen wenn mir jemand helfen kann.

PS. In den Grundlagen der Elektrotechnik hatten wir das nicht ganz so behandelt wie hier. Dort hatten wir einfach die gegebene Spannung / Innenwiderstand berechnet um Ik zu bestimmen, wobei der Innenwiderstand Ri bzgl. Klemmen bestimmt werden sollte, was sehr einfach ist. Hier funktioniert das aber einfach nicht. /:

Ich habe mal im Anhang die Aufgabe (b,c,d) + Skript hochgeladen. Ich würde nun sehr gerne verstehen wie ich das nun lösen kann.

Meine Idee sieht etwas krass aus, aber das scheint das einzige zu sein was mitn dem Skript übereinzustimmen mag (Etwas kreativ Big Laugh )

Ich gehe von der gegebenen Generatorspannung und außerdem der Spannung des starren Netztes den Stromweg entlang zur gegebenen Kurzschlusstelle. Dabei muss ich über den/die genannten Schalter ,,springen".

Klingt etwas merkwürdig, ist aber der einzige Rückschluss den ich aus dem Skript entnehmen konnte. Außerdem scheint das bei 50-70% der Aufgaben zu funktionieren. grübelnd Leider jedoch nicht immer wie hier bei d, deshalb muss dieser Vorgang falsch sein.

Danke um jede Hilfe!

Aufgabe + Skript:

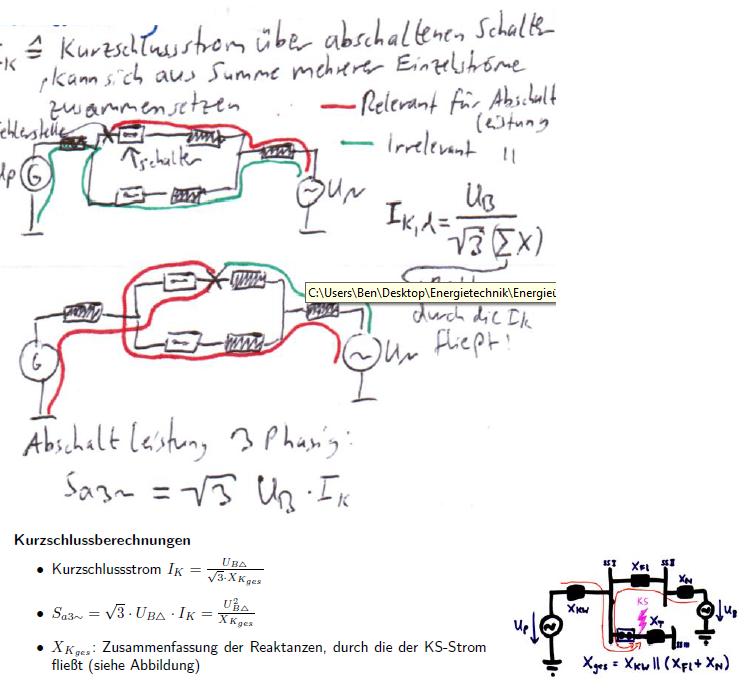

KS berechnen Skript - Kopie.JPG
 Beschreibung:

Download
 Dateiname:  KS berechnen Skript - Kopie.JPG
 Dateigröße:  61.57 KB
 Heruntergeladen:  418 mal

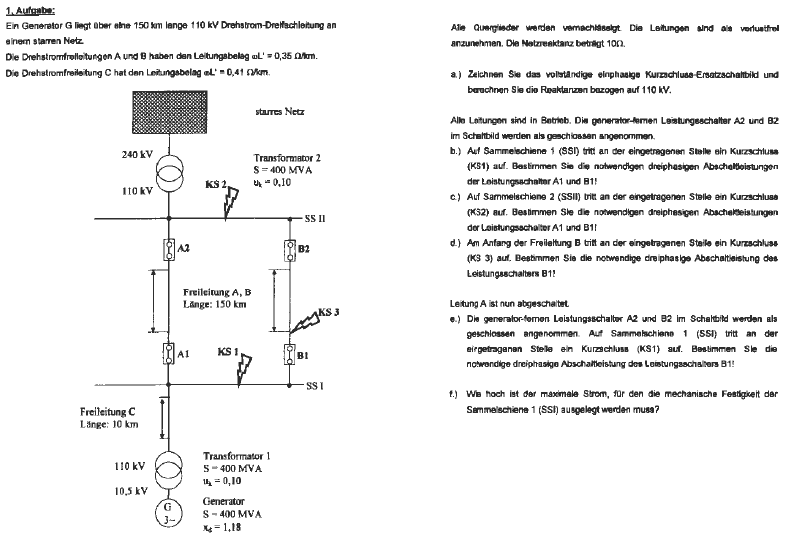

Abschaltleistung 1 - Kopie.JPG
 Beschreibung:

Download
 Dateiname:  Abschaltleistung 1 - Kopie.JPG
 Dateigröße:  40.24 KB
 Heruntergeladen:  489 mal

JellyBelly



Anmeldungsdatum: 20.06.2014
Beiträge: 58

Beitrag JellyBelly Verfasst am: 19. Jul 2014 13:20    Titel: Antworten mit Zitat

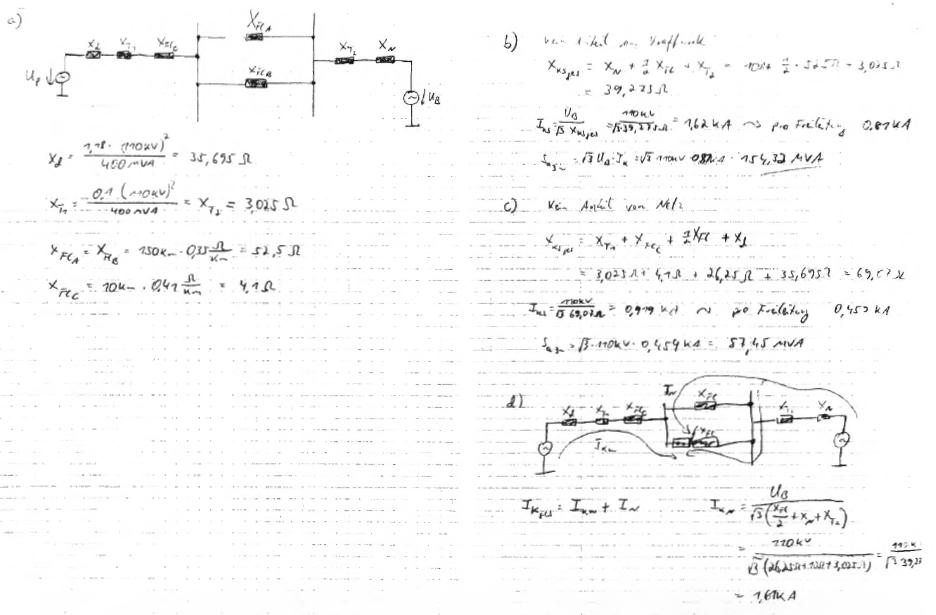

Lösung:


Abschaltleistung 2 - Kopie.JPG
 Beschreibung:

Download
 Dateiname:  Abschaltleistung 2 - Kopie.JPG
 Dateigröße:  62.52 KB
 Heruntergeladen:  409 mal

XarX
Gast





Beitrag XarX Verfasst am: 24. Jul 2014 17:53    Titel: Antworten mit Zitat

Moin,

entweder großer Zufall oder wir stehen vor der gleichen Prüfung.. denn ich habe gerade die gleiche Aufgabe gerechnet ( ;

Die Formeln die ich benutze sind:

Für die Abschaltleistung: (U_dreieck)² / X_k_ges
Für den Kurschlusstrom: (U_dreieck) / (X_k_ges * sqrt(3))
Oder Abschaltleistung / (U_dreieck * sqrt(3))

damit hat man dann eigentlich auch schon alle Formeln.

Jetzt muss man sich nurnoch anschauen, durch welche Zweige der Strom fließt.
KS1: Gesucht sind die Abschaltleistungen für A1 & B1, glücklicherweise sind Freileitung A & B identisch, so können wir uns die Rechnung für den Parallelwiderstand sparen und einfach den Widerstand von FL_A halbieren, danach dann noch den Netzwiderstand (10Ohm) und Widerstand T1 (3,025Ohm) dazuaddieren und in die Formeln einsetzen.

Leistung bei mir : S=154MVA

KS2: Gesucht sind die Abschaltleistungen für A1 & B1, auch hier profitieren wir von den identischen Freileitungen und unser Gesamtkurzschlusswiderstand ergibt sich zu
X_FLa/2 + X_FLc + X_T1 + X_G = 69,07Ohm
in die Formeln eingesetzt sollte 175,18MVA herauskommen.
Jetzt ist wichtig(!) diese Leistung tragen beide Schalter gleichermaßen, sie muss also halbiert werden (Bei ungleichen Freileitungen folgt hier ein Stromteiler).
S=87,59MVA

KS3: Hier wird nurnoch nach Schalter B1 gefragt, der gesuchte Widerstand besteht aus X_FLc + X_t1 + X_G = 42,82 (Nicht wie in der "Lösung" 43,82), denn der Widerstand wurde am unteren Ende der Freileitung eingezeichnet, somit ist X_FLb nicht wichtig.
Daraus entsteht dann S=282,58MVA (Nicht 276,26MVA)

Die Ströme kann man sich auch noch ausrechnen.. aber sind eigentlich nicht gefragt.

Hoffe das ist alles richtig und hilfreich
Gruß
XarX
Gast





Beitrag XarX Verfasst am: 24. Jul 2014 17:56    Titel: Antworten mit Zitat

Da als Gast geschrieben ist es mir nicht möglich zu editieren..

Bei KZ 1 habe ich die Leistung natürlich auch halbiert, da sie genau wie in KS2 durch BEIDE Schalter gleichermaßen fließt.
JellyBellyy
Gast





Beitrag JellyBellyy Verfasst am: 27. Jul 2014 13:01    Titel: Antworten mit Zitat

Danke sehr XarX.

Bist du dir aber sicher das du recht hast? Weil deine Lösungen scheinen bereits ab b anders zu sein als die hier aufgelisteten. Diese Lösungen habe ich von der DropBox, deshalb verunsichert mich das nun etwas. /:

Und ja, ich denke wir schreiben tatsächlich dieselben Klausur. Das ist das einzige was ich noch nicht kann (Abschaltleistungen). grübelnd

mfg
JellyBellyy
Gast





Beitrag JellyBellyy Verfasst am: 27. Jul 2014 18:47    Titel: Antworten mit Zitat

Vergiss bitte was ich gesagt hatte im letzten Post! (War meinerseits Schwachsinn).

Ich hab es jetzt einigermaßen verstanden. Mal eine Frage, muss man bei so einer Aufgabe zwischen geöffneten und geschlossenen Schalter unterscheiden? Ein Kollege hat mich ganz durcheinander gebracht da er meint man solle sich verschiedene Szenarien anschauen.

Und noch etwas letztes.

,Jetzt muss man sich nurnoch anschauen, durch welche Zweige der Strom fließt. "

Welchen Strom meinst du genau? Ich hatte immer den Strom vom Kraftwerk und des starren Netzes betrachtet und bin diesen Zweig entlang bis zum Kurzschluss ,,gegangen". Die Impedanzen die dabei durchflossen werden sind die Gesamtimpedanz die für die Kurzschlussleistung (Abschaltleistung) relevant sind.
