Autor |
Nachricht |
buell23
Anmeldungsdatum: 13.11.2006 Beiträge: 238
|
buell23 Verfasst am: 06. Jul 2014 18:39 Titel: Drehstromtechnik |
|
|
Hallo Leute
Ich habe da eine Aufgabe im Buch, das ich mit Matlab gelöst habe.
Doch leider weiss ich nicht warum ich sogar mit Matlab nicht auf die Lösungen im Buch komme. Ich komme einfach nicht drauf. Formelmässig habe ich sogar alles so wie im Buch. Daher wundert es mich.
Könnt ihr mir vielleicht sagen, warum ich denn nicht auf die Phasenverschiebungen I2 -> 722mA*e^-j*171.3° bzw. I3=606mA*e^-j*173.2° komme? Ich bin fast am Verzweifeln.
Ich danke für eure Hilfe schon jetzt.

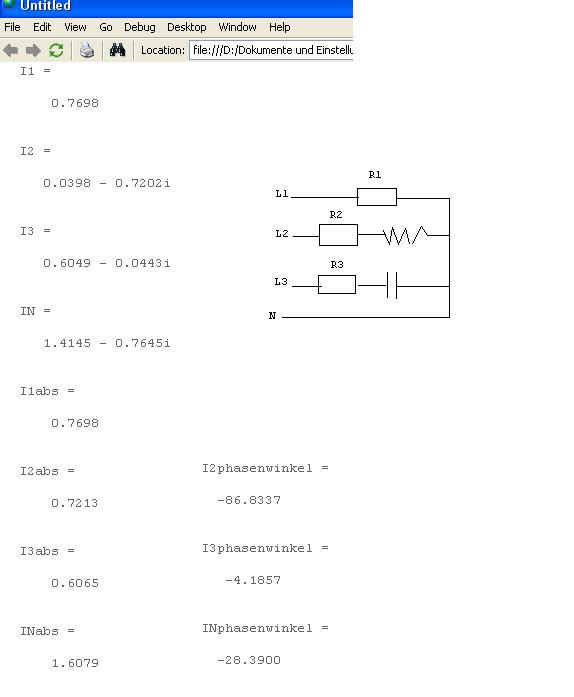

Der Matlab Code ist unten angegeben. Die Publizierung auch im Anhang.
Übrigens sollte INabs=575mA sein. Phasenverschiebung e^-j162°
Die Aufgabe lautet: An einem Vierleiter Drehstromnetz mit der Aussenleiterspannung U=400V sind die Widerstände R1=300Ohm, R2=200Ohm, R3= 150Ohm, XL=250, XC=-350.
Es sind die Ströme I1, I2, I3 und IN zu bestimmen.
%Aufgabe 14.1
U=400;
R1=300;
R2=200;
R3=150;
XL=250;
XC=-350;
Z1=R1;
Z2=R2+j*XL;
Z3=R3+j*XC;
U1=U/sqrt(3);
U2=U1*exp(-j*120);
U3=U1*exp(-j*240);
I1=U1/Z1
I2=U2/Z2
I3=U3/Z3
IN=I1+I2+I3
I1abs=abs(I1)
I2abs=abs(I2)
I3abs=abs(I3)
INabs=abs(IN)
I1phasenwinkel=atan2(imag(I1),real(I1))*180/pi
I2phasenwinkel=atan2(imag(I2),real(I2))*180/pi
I3phasenwinkel=atan2(imag(I3),real(I3))*180/pi
INphasenwinkel=atan2(imag(IN),real(IN))*180/pi
Beschreibung: |
|
Dateigröße: |
26.46 KB |
Angeschaut: |
573 mal |
|
|
|
|
buell23
Anmeldungsdatum: 13.11.2006 Beiträge: 238
|
buell23 Verfasst am: 06. Jul 2014 19:08 Titel: |
|
|
ok
von Hand gerechnet komme ich auf die Ergebnisse vom Buch.
wundert mich nur warum Matlab bei I2_komplex anstatt -0.713298-j*108638
was 0.722A und einen Winkel von 8.6598 im dritten Quadranten ergibt einen Wert von
I2 =
0.0398 - 0.7202i
ausgibt??
|
|
|
|
|
