Dioden-Kennlinien

NJ08050805 · Anmeldungsdatum: 27.06.2014 Beiträge: 3

Hallo Leute,

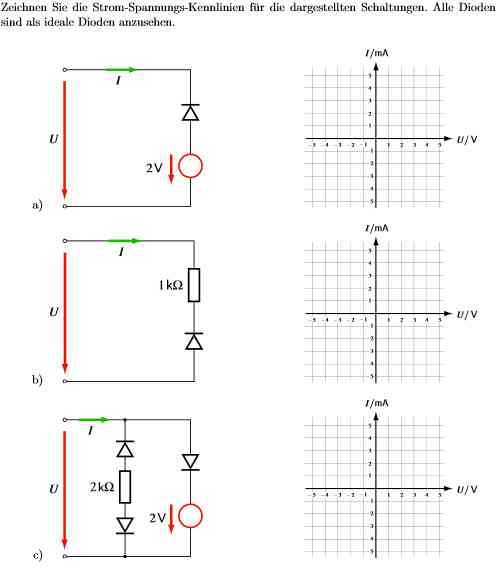

im Anhang sollen die Kennlinien berechnet werden, es wird davon ausgegangen, dass es ideale Dioden sind.
D.h. der erste Fall für die Spannung U<0 ist der Widerstand unendlich und für den zweiten Fall U>=0 ist der Widerstand R=0.
Heißt jetzt aber bei der a) wird davon ausgegangen, dass erst ab 2V also ab der KnickSpannung die Diode öffnet. Jetzt wäre noch meine Frage, da es ja eine ideale Diode ist und die Diodenrichtung entgegen des Stromflusses weist die Kennlinie dementsprechend ins negative steigen muss, bzw. parralel zur y-Achse.

Bei der b) ist die Steigung der Kennlinie ab Öffnung der Diode ja dann

also der Widerstand von 1 KiloOhm. Ist diese dann ebenfalls negativ?

MFG, und Danke für eure Antworten
