HBX8XVerfasst am: 18. März 2014 22:21 Titel: Superpositionsverfahren - Quellenumformung

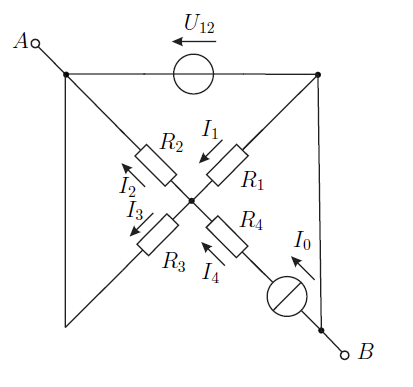

Ich soll den Strom durch R1 bestimmen. Ansatz I1=I1,1+I1,2 (Überlagerung)
Nun kann ich ja die Stromquelle deaktivieren ->Rges= R1 +(R2//R3).
Jetzt würde ich persönlich die reale Spannungsquelle in eine reale Stromquelle umwandeln mithilfe I1=U12/R1. R1 liege danach parallel zur Schaltung. Jetzt könnte ich den Stromteiler nutzen und somit I1,1 bestimmen. Wäre das richtig? In der Musterlösung wird etwas anders gerechnet (Uges=Rges*Iges). Ja ich weiss, die Musterlösung ist einfacher und effizienter, aber vielleicht denke ich einfach nicht daran (Werde absofort es mir besser merken müssen!). Will halt nut wissen ob meine Lösung auch richtig ist.^^
Beschreibung:
Dateigröße:
15.29 KB
Angeschaut:
2578 mal
mocx Gast
mocxVerfasst am: 19. März 2014 00:37 Titel:
Hallo! Hab mir mal die Aufgabe angeschaut :)
Wie meinst du das genau mit der realen Spannungsquelle?
Ich würde für die Betrachtung von den Stromteiler verwenden durch und für die Betrachtung der Spannungsquelle (Stromquelle rausgenommen) den Gesamtwiderstand zusammenfassen wie du es gemacht hast. Dann hast du schon den Strom durch . Danach überlagern.
Wie sieht die Lösung denn genau aus? (Bin auch noch am lernen was E-Technik angeht)
Jetzt würde ich persönlich die reale Spannungsquelle in eine reale Stromquelle umwandeln mithilfe I1=U12/R1. R1 liege danach parallel zur Schaltung.
Auf den ersten Blick ein bestechender Gedanke. Dir sollte allerdings klar sein, dass sich die Quellenäquivalenz nur auf die Wirkung nach außen bezieht. R1 wird bei Deiner beabsichtigten Umformung jedoch ein Teil (Innenwiderstand) der Quelle. Der Strom durch den Innenwiderstand R1 der aus der Umwandlung entstandenen Stromquelle ist ein anderer als der in der Originalschaltung.
Errechne die Lösung deshalb besser ganz klassisch per Überlagerungssatz
Vielen dank GvC. Die Schaltung wird verändert, demnach handelt es sich nicht mehr um denselben Strom der gesucht wird, deshalb bleibt wohl nur noch übrig die Uges=Rges*Iges Methode zu nutzen.
