obelix
Anmeldungsdatum: 28.09.2013 Beiträge: 58
|
obelix Verfasst am: 12. Feb 2014 23:42 Titel: Stabilisierungsschaltung |
|
|
Hi,
wie geht man bei dieser Aufgabe vor ?
Aufgabe:

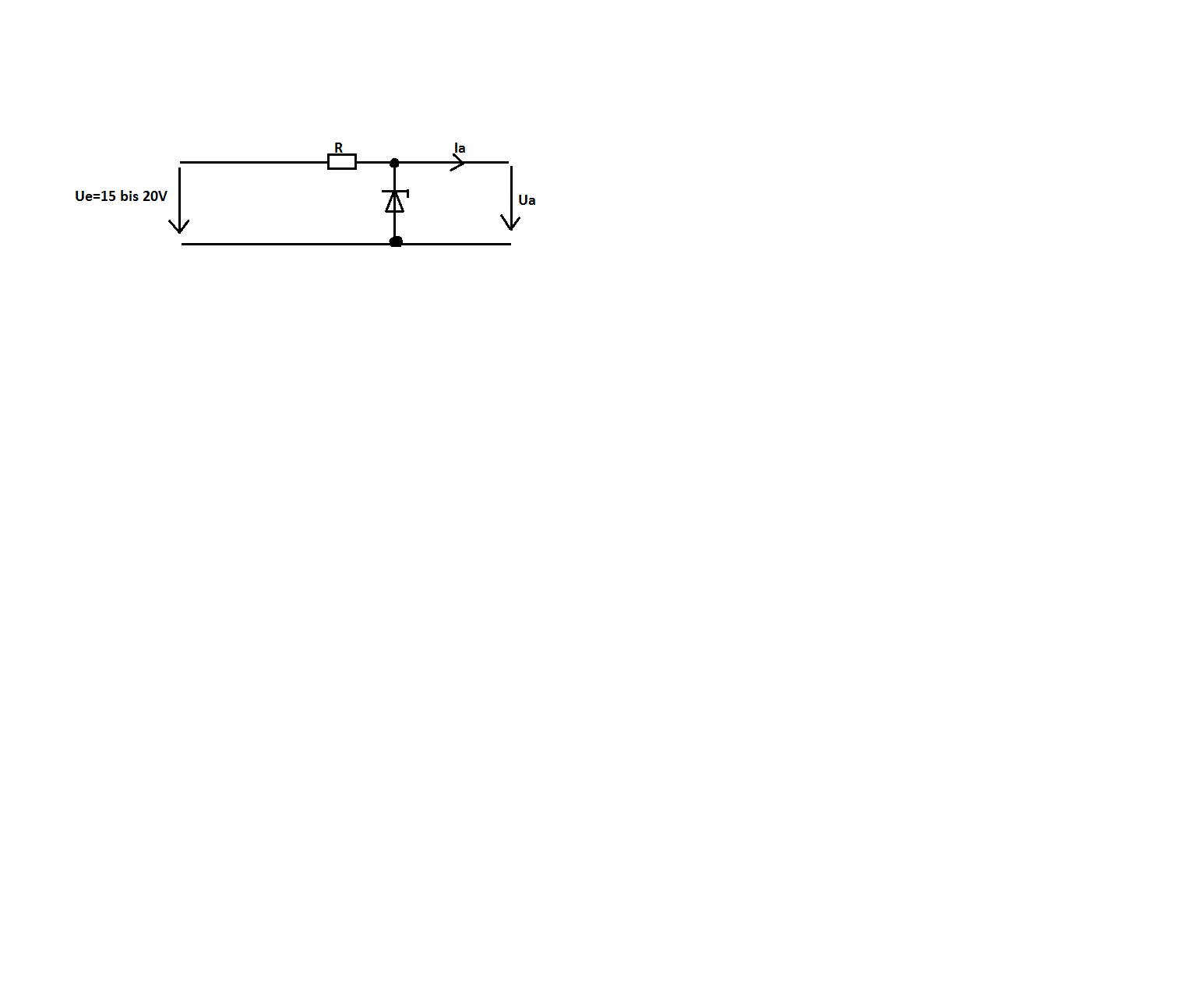

Die Stabilisierungsschaltung mit Z-Diode soll einen Ausgangsstrom von
50mA und eine Ausgangsspannung von 12V bereitstellen.
a) Welchen Widerstand R benötigen Sie?
b) Welche Zenerspannung Uz und welche Leistung Pz benötigt die Z-Diode?
Idee:
Spannung an der Diode 12V
Spannung am Widerstand 3 bis 8V
Muss man jetzt die Diode abklemmen und eine Ersatzspannungsquelle zeichnen ?
Beschreibung: |
|
Download |
Dateiname: |
Stabi.png |
Dateigröße: |
11.76 KB |
Heruntergeladen: |
371 mal |
|
|
|
PhyMaLehrer
Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig
|
PhyMaLehrer Verfasst am: 13. Feb 2014 07:26 Titel: |
|
|
Dein Ideen sind erst einmal richtig.
Du mußt den Fall kleinster und größter Eingangsspannung berücksichtigen.
Auch bei der kleinsten Eingangsspannung muß, damit die Z-Diode ordnungsgemäß funktioniert, ein gewisser Mindeststrom durch sie fließen. Ich würde hier, über den Daumen gepeilt, 10 mA ansetzen. Aber womöglich hast du im Unterricht etwas anderes erfahren.
Damit und mit dem Strom, der durch den Lastwiderstand fließt, kannst du R berechnen.
Bei der höchsten Eingangsspannung bleibt die Spannung an der Z-Diode und am Lastwiderstand (annähernd) konstant, aber der Strom durch die Z-Diode und damit auch durch R steigt an. Dann setzt auch die Z-Diode die höchste Leistung um.
|
|
|
obelix
Anmeldungsdatum: 28.09.2013 Beiträge: 58
|
obelix Verfasst am: 13. Feb 2014 12:12 Titel: |
|
|
Habe jetzt diese Formel gefunden:
In der Lösung steht auch 60 ohm
Kann man das so machen ?
|
|
|
obelix
Anmeldungsdatum: 28.09.2013 Beiträge: 58
|
obelix Verfasst am: 13. Feb 2014 12:29 Titel: |
|
|
Habe noch eine Frage:
Wenn man die Leistung am Widerstand berechnen möchte, muss man dann Umin-12V oder Umax-12V benutzen ?
Ich würde sagen Umax-12V dann hat man auf jeden Fall nicht zu wenig Leistung angegeben.
|
|
|
PhyMaLehrer
Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig
|
PhyMaLehrer Verfasst am: 13. Feb 2014 18:57 Titel: |
|
|
Genau, denn man muß den "schlimmsten Fall" (engl. worst case) berücksichtigen.
Das Ergebnis mit den 60 Ohm wundert mich ein bißchen, denn im Fall kleinster Eingangsspannung fließt dann kein Strom mehr durch die Z-Diode.
Bei der Transistor-Aufgabe konnte man den Basisstrom guten Gewissens vernachlässigen. Ich bin mir nur nicht sicher, ob man den nötigen (Mindest-) Querstrom durch die Z-Diode vernachlässigen kann...
|
|
|
|
|
