Zweigströme beim Maschenstromverfahren

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
mocx
Gast





Beitrag mocx Verfasst am: 16. Dez 2013 04:13    Titel: Zweigströme beim Maschenstromverfahren Antworten mit Zitat

Hallo Leute :)

Ich soll in dieser Aufgabe alle Zweigströme bestimmen. Habe extra alle Werte der Quellspannung sowie der Widerstände weggelassen, weil ich noch nichtmals die Knotenpunkte festlegen konnte.

Mit hab ich:
ergibt 2 Maschen.
Da stimmt doch irgendwas nicht ... da ich doch hier 3 Maschen haben müsste.

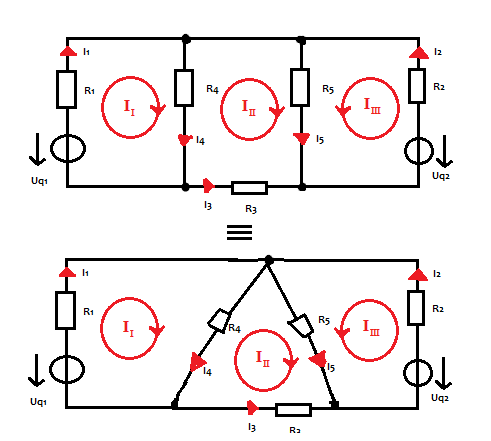

Müssen die oberen zwei Knoten zu einer Dreiecksschaltung zusammengelegt werden? (Im Anhang unten)



 Beschreibung:
 Dateigröße:  11.76 KB
 Angeschaut:  2649 mal



isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 16. Dez 2013 10:11    Titel: Antworten mit Zitat

Du hast nur drei Knoten, mocx, da die beiden oberen Knödel zusammengehören (wie Du schon selbst gezeigt hast).

Die Lösung ist ganz einfach (siehe Link)
http://forum.physik-lab.de/sutra56.html#56

Falls das nicht reicht, bitte gerne weiter fragen.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
mocx
Gast





Beitrag mocx Verfasst am: 16. Dez 2013 23:15    Titel: Antworten mit Zitat

Vielen Dank :)

Habe die Aufgabe nun mit dem Maschenstromverfahren berechnet und die Werte verglichen, alles korrekt gewesen!

Nun will ich mittels Überlagerungsverfahrens alle Ströme per Stromteiler ermitteln und hab ein Problem, wegen der Dreiecksschaltung.

Wenn ich den Stromteiler nun auf das Dreieck anwende, muss der Widerstand R3 als Gesamtwiderstand, bzw. als Gesamtleitwert berücksichtigt werden?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 17. Dez 2013 08:40    Titel: Antworten mit Zitat

Das geht doch leicht, mocx, siehe Bild.

z.B. nur mit Quelle Uq1:
I1=Uq1/( R1 + (R4 || (R3 + (R5 || R2))))
Spannung am R4: U4 = Uq1 - I1*R1
I4 = U4 / R4
usw.



 Beschreibung:
 Dateigröße:  15.14 KB
 Angeschaut:  1996 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
mocx
Gast





Beitrag mocx Verfasst am: 17. Dez 2013 19:53    Titel: Antworten mit Zitat

Hallo isi1,

Da ich die Aufgabe jetzt mit Superposition berechne, gib ich auch einmal die Werte an:

Mittels Superposition möchte ich nun den Strom berechnen.

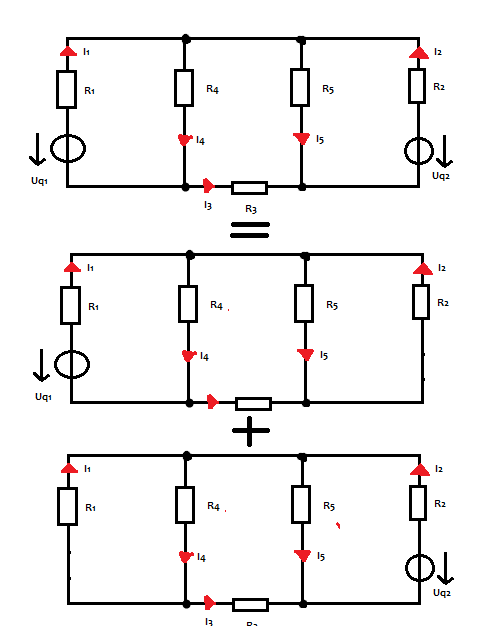

Fall 1: Uq1 ist aktiv



Fall 2: Uq2 ist aktiv




Nun will ich den Strom für Bei berechnen und mache dort ständig Fehler.

Muss ich mit dem Stromteiler nur die Leitwerte/Widerstände berücksichtigen an dem sich der Strom teilt oder dem Gesamtleitwert/Gesamtwiderstand? Der Strom teilt sich bei . Wenn ich aber nicht berücksichtige, bekomm ich was komplett falsches raus:



Überlagere ich die Ströme nun: .
Mit dem Maschenstromverfahren komm ich auf genau .

Ist diese Ungenauigkeit normal oder hat sich beim Stromteiler ein Fehler eingeschlichen?

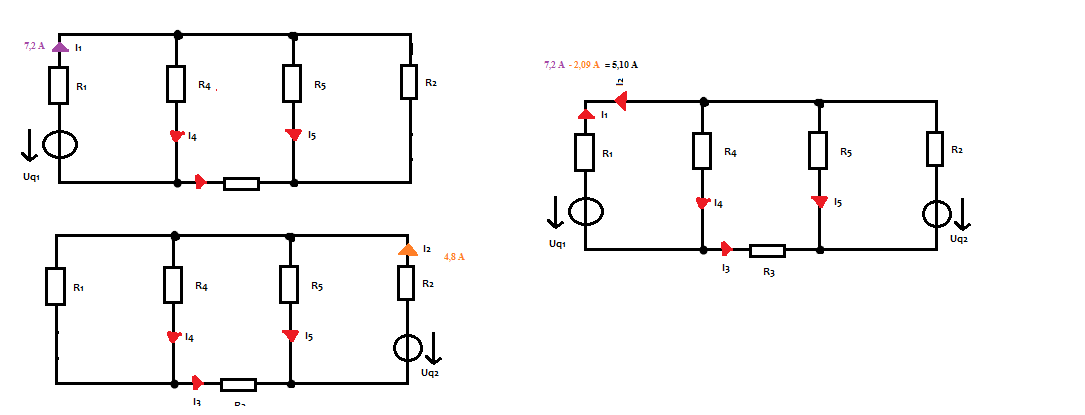

 Beschreibung:

Download
 Dateiname:  2t_366.png
 Dateigröße:  12.9 KB
 Heruntergeladen:  569 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 17. Dez 2013 22:31    Titel: Antworten mit Zitat

Beim I2 hast Du die Widerstandsanordnung für I1 verwendet, mocx,
das stimmt natürlich nicht.

Warum bist Du nicht so vorgegangen, wie ich angeregt habe?
isi hat Folgendes geschrieben:
z.B. nur mit Quelle Uq1:
I1=Uq1/( R1 + (R4 || (R3 + (R5 || R2))))
Spannung am R4: U4 = Uq1 - I1*R1
I4 = U4 / R4

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
mocx
Gast





Beitrag mocx Verfasst am: 19. Dez 2013 11:51    Titel: Antworten mit Zitat

Hallo isi!

Vielen Dank für deine Hilfe! Hab die Aufgabe noch lösen können :)!
