 Charlie1129 Verfasst am: 01. Dez 2013 16:26 Titel: Mit dem Überlagerungsverfahren??? |
 |
|
Meine Frage:

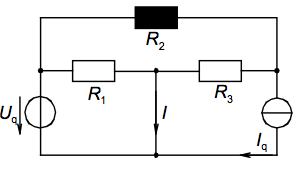

Uq = 10 V, R1 = 10 ?, R2 = 30 ?, R3 = 20 ?
Für welchen Strom Iq ist der Strom I gleich 0??
Hab sie nochmal gestellt, weil die Aufgabe echt nicht wirklich leicht ist. Bzw. raff ich das mit der Stromquelle nicht.
Meine Ideen:
Ich hätte jetzt das hier ausprobiert
I = (R2*R3)/(R2+R3) * U - I gemacht
|
|
 |
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
|
|
Namenloser324
Gast
|
| Namenloser324 Verfasst am: 01. Dez 2013 16:43 Titel: |
|
|
|
Nimm einfach an das I = 0 ist und schau was du dann für Iq erhälst. Das geht sehr schnell.
|
|
|
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
| Charlie1129 Verfasst am: 01. Dez 2013 16:48 Titel: …. |
|
|
Das ist ja gerade mein Problem  .
Ich raffe es nicht.
|
|
|
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
| Charlie1129 Verfasst am: 01. Dez 2013 16:50 Titel: ... |
|
|
|
Also ich weiß noch nicht mal ansatzweise, wie die Formel lautet. Mich stören die Stromquellen immer ein bisschen.
|
|
|
Namenloser324
Gast
|
| Namenloser324 Verfasst am: 01. Dez 2013 17:05 Titel: |
|
|
Stromquellen sind ganz leicht zu handeln:
Liefern den angegebenen Strom bei einer beliebigen Spannung die über sie abfällt.
I = 0 bedeutet, dass durch die Spannungsquelle der Strom Iq fliesst.
Offensichtlich ist dann der Strom durch R1 und R3 gegeben durch Uq/R1.
Desweiteren ist U_R3 = U_R1 + U_R2
->
I_R1*(R1+R2) = (Iq-I_R1)*R3
I_R1 (ist der Strom durch R1 und R3) einsetzen und nach Iq umformen, fertig.
|
|
|
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
| Charlie1129 Verfasst am: 01. Dez 2013 17:12 Titel: Kann das sein? |
|
|
Ich habe jetzt umgeformt und es kommt 1A heraus.
Kann das sein?
|
|
|
Namenloser324
Gast
|
| Namenloser324 Verfasst am: 01. Dez 2013 17:18 Titel: |
|
|
Gehen die Maschengleichungen auf?
Gehen die Knotengleihungen auf?
Falls ja, dann ja.
|
|
|
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
| Charlie1129 Verfasst am: 01. Dez 2013 17:25 Titel: Und |
|
|
Was wäre die allgemeine Formel in diesem Beispiel für I??
Weil wenn ich das so kann, dann müsste ich das doch auch richtig raushaben, sobald ich Uq kurzschließe oder??
|
|
|
Namenloser324
Gast
|
| Namenloser324 Verfasst am: 01. Dez 2013 17:28 Titel: |
|
|
Arbeite doch selber mal.
Maschengleichungen aufstellen.
Knotengleichungen aufstellen.
|
|
|
Charlie1129
Anmeldungsdatum: 07.11.2013
Beiträge: 23
|
| Charlie1129 Verfasst am: 01. Dez 2013 17:35 Titel: …. |
|
|
Ich würde nicht fragen, wenn ich es könnte.^^
Aber ich probier es einfach mal.
K1: -I_R3 - I + I_R1 = 0
K2: I_R2 + I_R3 - I_q = 0
K3: I + I_q - I_1 = 0
K4: I_1 - I_R1 - I_R2 = 0
Maschengleichungen:
Keine Ahnung. Mich bringt das ganze kurzschließen eben durcheinander :/
|
|
|
Namenloser324
Gast
|
| Namenloser324 Verfasst am: 01. Dez 2013 21:20 Titel: |
|
|
|
Kurzschließen ist nichts magisches. Bedeutet nur dass die Spannung über dem kurgeschlossenen Stück Null ist, die Masche also genau Null ergibt.
|
|
|
|
