Gast84
Gast
|
 Gast84 Verfasst am: 22. Nov 2005 17:53 Titel: 2Poltheorie |
 |
|
Hi erstmal!!

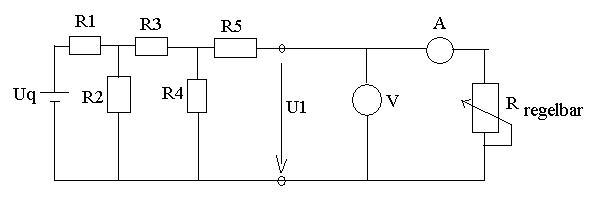

Wir sollen bei dieser Schaltung mit Hilfe der Zweipoltheorie U1 berechnen!!
Leider haben wir da mächtig Probleme, kann uns da jemand auf die Sprünge helfen.
Danke schonmal
| Beschreibung: |
|
| Dateigröße: |
12.31 KB |
| Angeschaut: |
1418 mal |
|
|
|
 |
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 23. Nov 2005 10:08 Titel: |
|
|
Du musst die Spannungs-Ersatzschltung für die Quelle vor den Messpunkten berechnen.
Innenwiderstand ergibt sich durch kurzschliessen der Spannungsquelle,
Die Leerlaufspannung kannst ebenfalls sehr leicht berechnen.
Dann hast eine normale Spannungsteilerregel mit dem Lastwiderstand und dem Innenwiderstand.
|
|
|
Gast84
Gast
|
| Gast84 Verfasst am: 23. Nov 2005 16:10 Titel: |
|
|
|
kannst du das vielleicht an dem beispiel mal bitte nen bissel aufschreiben??
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 23. Nov 2005 16:24 Titel: |
|
|
Dazu bin ich zu faul... steht alles oben.
Die Leerlaufspannung ist die Spannung an R4 wenn die Klemmen offen sind.
|
|
|
eman
Gast
|
| eman Verfasst am: 23. Nov 2005 17:40 Titel: |
|
|
Rezept:
Uq,R1,R2 umwandeln in Uq2,Ri2: Uq2 = Uq*R2/R1+R2 , Ri2 = R1||R2 = 1/(1/R1 + 1/R2)
Dann nochmal mit R3,R4, dabei aber erst Ri2 zu R3 addieren, ergibt Uq4 und Ri4.
Dann R5 zu Ri4 addieren ergibt gesamtes Uq4 mit Ri5, die Ersatzschaltung besteht
dann nur noch aus Spannungsquelle Uq4 und Längswiderstand = Innenwiderstand Ri5.
Ausgangs-Strom I1 und -Spannung U1 kann dann als Funktion von Rreg angegeben werden.
|
|
|
Gast84
Gast
|
| Gast84 Verfasst am: 28. Nov 2005 11:30 Titel: |
|
|
|
Vielen Dank und einen frohen ersten advent
|
|
|
|
|
