ich sollte ein Konzept für eine Arretierung entwerfen, nur geht meine Idee nicht auf.

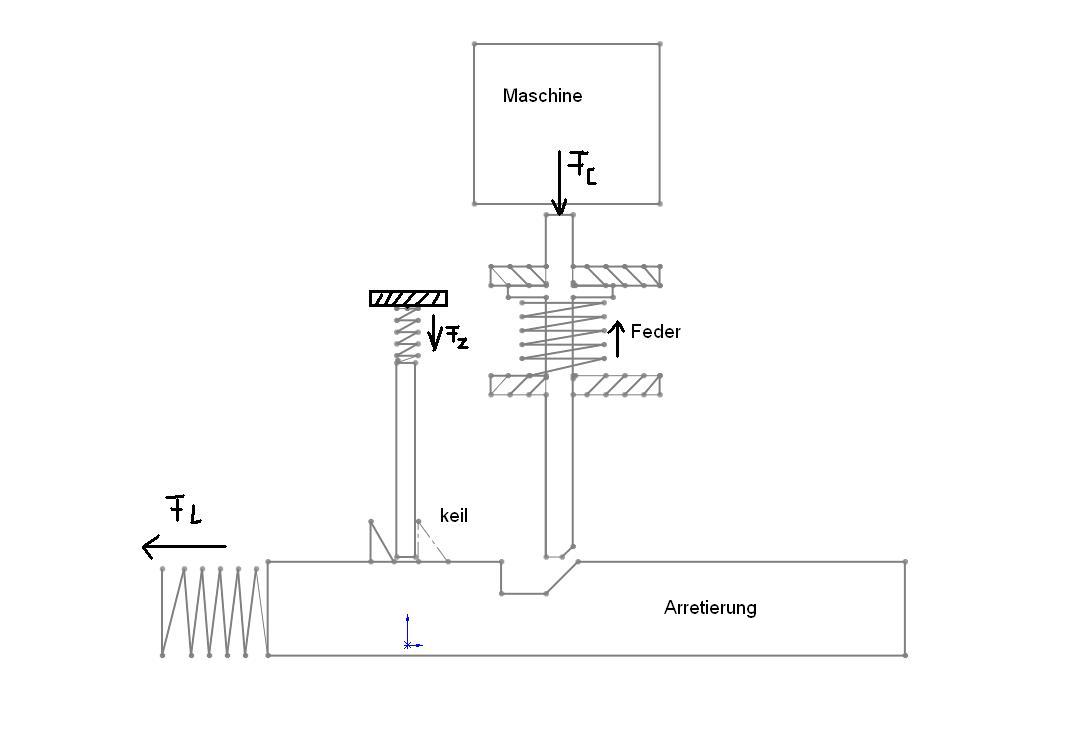

Ich habe ein Problem und zwar sollte ich das Ein- und Ausfahren der Maschine ausnutzen. dieser fährt auf den Bolzen mit Kraft Fc zu und drückt ihn in die schräge Ausnehmung der Arretierung sodass dieser nach rechts geschoben wird. Dabei wird der Stift mit der Feder Fz wegen des Keils nach oben geschoben. dieser hält die Arretierung auf Position, sobald die Arretierung weit genug nach rechts geschoben wurde und der Stift hinter dem Keil einrastet. Jetzt sollte die Arretierung solange festhalten bis die Maschine wieder ganz zurück gefahren ist und seine Endlage erreicht hat.
Dies funktioniert soweit, nur fehlt mir irgendwie der Auslöser dafür, dass Feder Fz belastet wird, damit der Keil und somit die Arretierung mittels Fl wieder in seine ursprüngliche Position zurückgezogen werden kann.
Kann mir jemand einen Tipp geben, wie ich das realisieren könnte?? Ich wäre euch sehr dankbar
