 cybertörö Verfasst am: 29. Jun 2010 17:50 Titel: Aufgabenprobleme mit Schiebewiderständen |
 |
|
Hallo Zusammen,

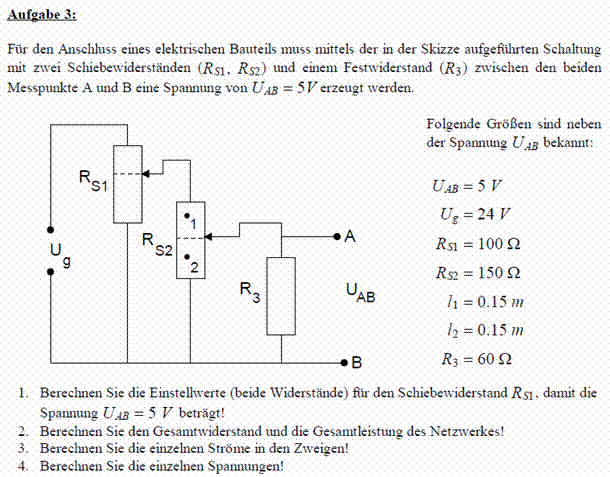

ich hoffe Ihr könnt mir hierbei weiterhelfen. Weiß momentan irgendwie nicht wo ich anfangen soll... Kann ich bei Rs1 davon ausgehen das die Gesamtlänge nun auch 30cm ist? Bin mir auch nichtmal sicher um was für eine Art von Schaltung es sich hier handelt.. (Reihe oder Parallel) ?
| Beschreibung: |
|
| Dateigröße: |
31.21 KB |
| Angeschaut: |
1004 mal |
|
|
|
 |
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 30. Jun 2010 10:44 Titel: |
|
|
Jedenfalls können I1 und I2 nicht gleich groß sein (wie angegeben), da ja am Ausgang 5V liegen sollen und demnach der Strom durch R3 nicht Null sein kann.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 30. Jun 2010 11:10 Titel: |
|
|
| isi1 hat Folgendes geschrieben: | | Jedenfalls können I1 und I2 nicht gleich groß sein (wie angegeben), da ja am Ausgang 5V liegen sollen und demnach der Strom durch R3 nicht Null sein kann. |
Da muss ein Missverständnis vorliegen. Ich interpretiere - auch aufgrund der angegebenen Einheiten - nicht die Gleichheit der Ströme I1 und I2, sondern die Gleichheit der Längenabschnitte auf dem Schiebewiderstand R2, dessen Abgriff damit ganz offensichtlich auf 75 Ohm liegt.
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 30. Jun 2010 11:16 Titel: |
|
|
Ach so, das heißt l1 und l2, nicht I1 und I2, GvC, ja dann!
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 30. Jun 2010 11:31 Titel: Re: Aufgabenprobleme mit Schiebewiderständen |
|
|
| cybertörö hat Folgendes geschrieben: | | Weiß momentan irgendwie nicht wo ich anfangen soll... |
Nachdem ich das nun verstanden habe, einige Tipps:
Wegen der 5V an R3 wird durch R3 der Strom I3=5V/R3=83,3 fließen,
durch den unteren Teil von Rs2 wird 5V/75Ω = 66,7mA
zusammen 150mA durch den oberen Teil von Rs2
Damit kannst Du die Spannung am oberen Ende des Rs2 berechnen: 5V + 0,15A*75Ω = 18,75V
Jetzt das gleiche Spiel durch Rs1:
unten liegen die 18,75V an und ein Strom iu
oben liegen 24V-18,75V = 5,25V an und es fließen die 0,15A+iu
Auf welche Stelle k soll man nun Rs1 einstellen?
k = 0, wenn der Schleifer unten ist und k=1, wenn er oben ist.
Schreiben wir einfach hin, was wir jetzt wissen:
k*Rs1 * iu = 18,75V
(1-k)*Rs1 * (iu+0,15) = 5,25V
Zwei Gleichungen mit zwei Unbekannten, das schaffst Du.
Bitte genau nachrechnen.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 30. Jun 2010 11:50 Titel: |
|
|
| isi1 hat Folgendes geschrieben: | | 5V + 0,15A*75Ω = 18,75V |
Das sollte man aber erst nochmal nachrechnen!
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 30. Jun 2010 12:15 Titel: |
|
|
| GvC hat Folgendes geschrieben: | | isi1 hat Folgendes geschrieben: | | 5V + 0,15A*75Ω = 18,75V |
Das sollte man aber erst nochmal nachrechnen! |
Na gut, GvC, 16,25V, ich sagte ja: "Bitte genau nachrechnen!", Kopfrechnen ist wohl nicht meine Stärke.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
cybertörö
Anmeldungsdatum: 29.06.2010
Beiträge: 16
|
| cybertörö Verfasst am: 01. Jul 2010 14:15 Titel: |
|
|
Danke, das hat mir schonmal sehr geholfen!! :-)
| Zitat: | | durch den unteren Teil von Rs2 wird 5V/75Ω = 66,7mA |
OK.
| Zitat: | | zusammen 150mA durch den oberen Teil von Rs2 |
Wieso 150 mA ? Der Strom von R3+das von unten kommt?
| Zitat: | | ... am oberen Ende des Rs2 berechnen: 5V + ... |
Warum die 5V dazu addieren?
Für die Schiebestelle k kann ich doch auch 0-30 nehmen, oder?
Wenn man annimmt das der Schieber RS1 genauso lang ist wie RS2..
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 01. Jul 2010 15:48 Titel: |
|
|
| cybertörö hat Folgendes geschrieben: | | Zitat: | | ... am oberen Ende des Rs2 berechnen: 5V + ... |
Warum die 5V dazu addieren? |
Weil der Punkt A +5V hat.
| cybertörö hat Folgendes geschrieben: | Für die Schiebestelle k kann ich doch auch 0-30 nehmen, oder?
Wenn man annimmt das der Schieber RS1 genauso lang ist wie RS2.. |
Sicher, cybertörö.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
|
