Ersatzspannungsquelle

xole_X · Anmeldungsdatum: 19.10.2007 Beiträge: 93

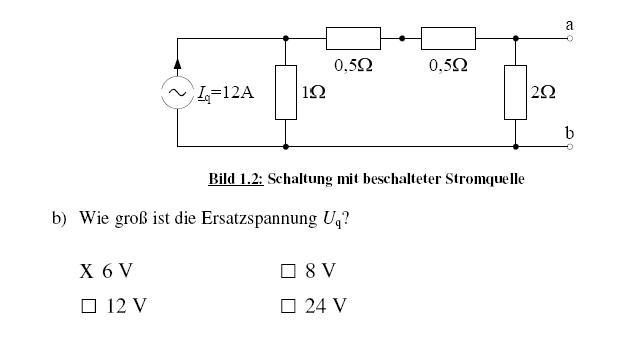

es geht um die angehängte skizze...
ich hab 12V für die Ersatzspannungsquelle raus, indem ich einfach den Parallelwiderstand in Reihe geschaltet hab und 12A* 1Ohm gerechnet hab.
aber warum ist hier die Ersatzspannungsquelle 6 V?

Mit Uq ist doch die äquivalente Spannungsquelle zu Iq gemeint oder?

Auf die 6V komme ich nur, wenn mit Uq die Spannung zwischen den KLemmen a b gemeint ist

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

das die ersatzspannung zwischen a,b gemeint ist, ist klar, wurde aber nicht explizit erwähnt.

xole_X · Anmeldungsdatum: 19.10.2007 Beiträge: 93

ist das immer so? ist mit Ersatzspannung immer die KLemmspannung gemeint und darf nicht mit der Ersatzspannungsquelle verwechselt werden?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Moment mal:

Du sollst das Verhalten der Schaltung hinter den Klemmen a, b mittels Ersatzspannungsquelle und Ersatzinnenwiderstand modellieren. Dass das immer geht ist aus der Theorie bekannt.

Die gesuchte Spannung der Ersatzspannungsquelle ist die Spannung an den betrachteten Klemmen im Leerlauf bei I=0.
Und nur dann ist die Klemmenspannung mit der Spannung der Ersatzspannungsquelle identisch.
