 schnudl Verfasst am: 07. Jan 2008 23:26 Titel: |
 |
|
Wie sieht denn das Kennlinienfeld eines solchen MOS-FETs aus?
Hilft dir das Bild?
| Beschreibung: |
|
| Dateigröße: |
30.84 KB |
| Angeschaut: |
5039 mal |
|
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|
| gabbo123 Verfasst am: 07. Jan 2008 23:58 Titel: |
|
|
weiss nicht??
|
|
|
gabbo123
Anmeldungsdatum: 06.01.2007
Beiträge: 303
|

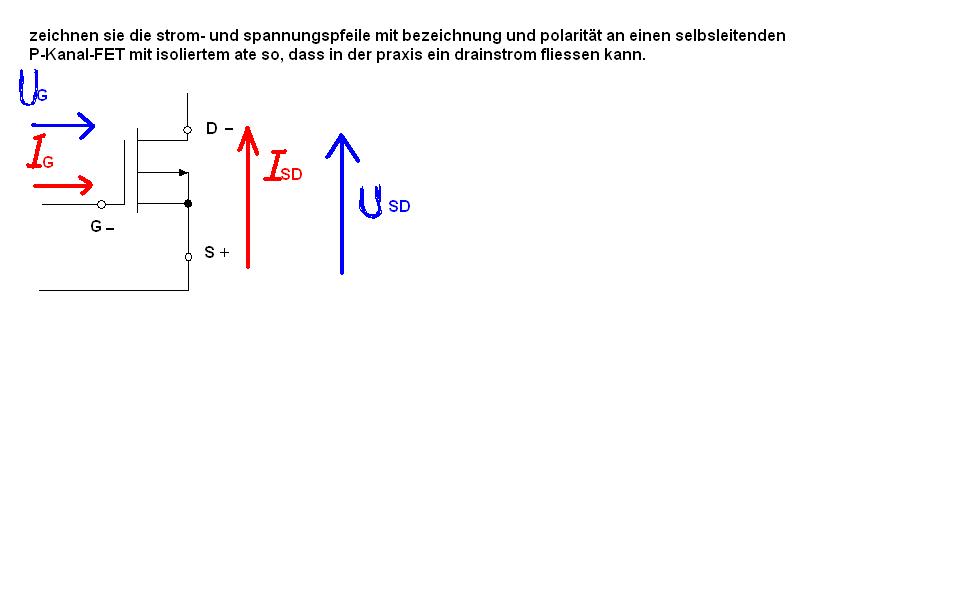

| gabbo123 Verfasst am: 08. Jan 2008 15:58 Titel: |
|
|
ich weiss nicht so recht, es soll ja ein drainstrom fliessen, also muss entweder U(GS)=0V, oder U(GS)+ sein.
habe ich aber U(GS)+ wird der drainstrom grösser als I(DSS).
wird denn das gate bei positiver spannung mit der drain oder mit der source verbunden?????
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 08. Jan 2008 21:27 Titel: |
|
|
Du musst mal rausfinden, wie sich der Drainstrom ändert, wenn man die Spannung U(gs) variiert.
Der normale Betrieb ist jener, wo U(ds) < 0, d.h. S ist positiver als D.
Man hat Stromfluss, wenn U(gs) < U(p) mit U(p) > 0
D.h. wenn man U(gs) verkleinert, setzt bei U(p) Stromfluss ein, der mit kleiner und auch negativ werdendendem U(gs) grösser wird. Insbesondere hat man Stromfluss bei U(gs)=0.
