Wechselstromschaltung

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

Hallo, ich verzweifle leider mit der angehängtenn Schaltung.
Erstmal die Werte:

(Es tut mir leid dass ich ohne den Textsatz schreiben muss aber das kann ich heute abend wegen Zeitdruck nicht mehr lernen)

U_q = 10V*cos(2*pi*f*t + pi/2) mit f=3MHz
R_i=100 Ohm
C=2*10^(-6)F
R_L=200 Ohm

Ich muss nun die Scheinleistung S an der Gesamtimpedanz von C und R_L berechnen.
Dort habe ich raus: S= 0.133mW*e^(-j*90°)

Mit diesem Ergebnis komme ich aber in späteren Berechnungen zu Widersprüchen..
Ich habe das ganze 2 Mal du8rchgerechnet und finde den Fehler nicht.
Leider habe ich nicht die Möglichkeit das ganze von einem Programm simulieren zu lassen und hoffe nun dass jemand mir helfen kann.

Viele Grüße Thomas

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

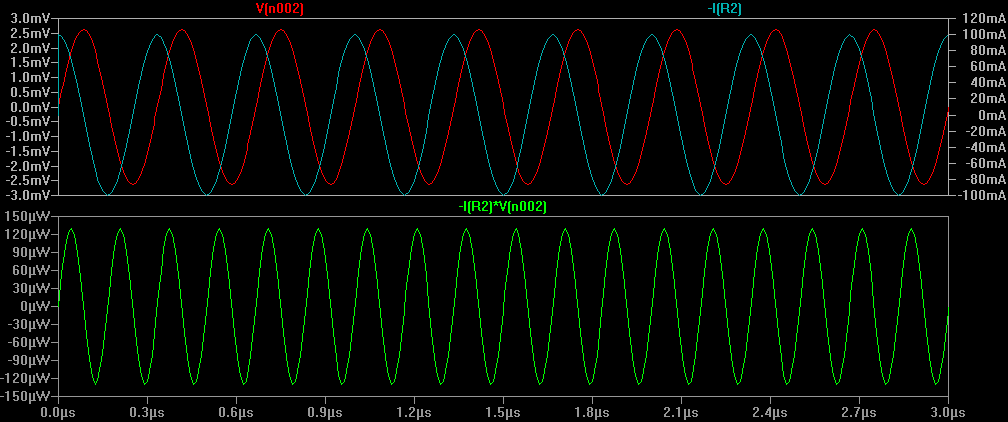

Also ich komme auf eine Scheinleistung von 0.13mW, was mit deinem Resultat übereinstimmt.

Nur verstehe ich nicht, wieso die Scheinleistung bei dir eine Phase hat, denn

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

Hallo und VIELEN DANK!!!! dass du dir wirklich die Mühe gemacht hast das zu simulieren!

ALso dass du dasselbe ergebnis hast wie ich find ich beruhigend und gleichzeitig beunruhigend, aber dann kann ich ab dort schonmal sorgenfrei weitermachen Tanzen

Die Phase bei der Scheinleistung ist doch eigentlich üblich wenn man eine Kapazität drin hat, da der Imaginärteil die Blindleistung beschreibt, oder nicht?

Danke nochmal
Mfg Thomas

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Also bei mir ist die Scheinleistung definiert als

S = Effektivwert(Spannung) * Effektivwert(Strom)

Möglicherweise betrachtest du die komplexe Leistung, deren Betrag die Scheinleistung wäre.
