Beitrag Simon4 Verfasst am: 21. Jun 2007 14:10    Titel: Schaltung / Gleichstrom Antworten mit Zitat

Gegeben sind: U = 12V, R1 = 100Ohm, R2 = 100Ohm, R3 = 220Ohm, R4 = 280Ohm, R5 = 47Ohm, R(Lampe) = 115Ohm, I(0) = 90mA = 0.09A

ausserdem das Schwarz-gezeichnete der Skizze (den Rest ist noch zusätzlich von mir).

Gesucht ist die Leistung (P) der Lampe.

Ansatz ist

Man braucht also die Spannung über der Lampe und den durchfliessenden Strom (I(L) und U(L)). Wenn ich es richtig sehe, ist die Lampe parallel zum Widerstand R4.

Nun wäre mein Lösungsansatz nach meiner Skizze eigentlich folgender (ist die Skizze so korrekt?):

Zuerst die Widerstände R2 und R5 (seriell) zusammenfassen:



danach die Widerstände R4 und R(L) (parallel) zusammenfassen:



nun lässt sich der Strom durch den Ersatzwiderstand R(2,5) (ich habe ihn an die Stelle von R2 gesetzt) berechnen:



Die Spannung über dem Ersatzwiderstand R(2,5) ist somit



Damit gilt laut Maschenregel:



Gemäss Knotenregel gilt dann für den Strom I(L)

wobei



Somit wäre I(L) ebenfalls ausgerechnet und man könnte P berechnen. Nun bin ich mir jedoch überhaupt nicht sicher, ob das so stimmt, da ich einige gegebene Grössen gar nicht gebraucht habe (R1 / R3) und mich die Verbindung zwischen dem Parallelkreis R4 / R(L) und dem Punkt zwischen R1 und R3 verwirrt.

Wäre froh wenn sich das jemand anschauen könnte. Danke!



 Beschreibung:
Schaltung
 Dateigröße:  54.48 KB
 Angeschaut:  1520 mal



dermarkus
Administrator


Anmeldungsdatum: 12.01.2006
Beiträge: 14788

Beitrag dermarkus Verfasst am: 21. Jun 2007 19:19    Titel: Antworten mit Zitat

Beim Einzeichnen deines rechten blauen Bogens für hast du das übersehen;

auf die Idee, und in Reihe zusammenzufassen, würde ich mit dieser Schaltung nicht kommen.

Dein Ansatzpunkt, erstmal und zusammenzufassen, ist dagegen prima. smile Magst du damit anfangen und darauf aufbauen und weitermachen? Wie würdest du als nächstes mit kombinieren?

Was ist parallel zu ?

Welche anderen beiden Widerstände sind noch parallel zueinander?
Simon4



Anmeldungsdatum: 18.06.2006
Beiträge: 139

Beitrag Simon4 Verfasst am: 22. Jun 2007 17:48    Titel: Antworten mit Zitat

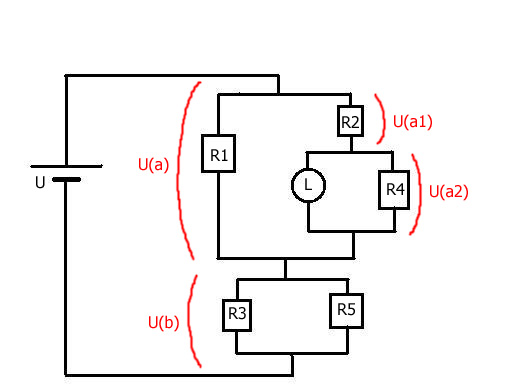

Falls ich es richtig sehe, könnte man die Schaltung auch folgendermassen zeichnen. Ausserdem habe ich mich vorher geirrt: I ist nicht gegeben (das war für eine andere Teilaufgabe). Der Rest bleibt jedoch.

Für den gesamten Ersatzwiderstand würde nun gelten:



Dann gilt für I(0):



Stimmt der Ansatz so?



 Beschreibung:
 Dateigröße:  43.16 KB
 Angeschaut:  1470 mal



dermarkus
Administrator


Anmeldungsdatum: 12.01.2006
Beiträge: 14788

Beitrag dermarkus Verfasst am: 23. Jun 2007 01:51    Titel: Antworten mit Zitat

Einverstanden smile
Simon4



Anmeldungsdatum: 18.06.2006
Beiträge: 139

Beitrag Simon4 Verfasst am: 24. Jun 2007 13:01    Titel: Antworten mit Zitat

Ou hab grad gesehen, dass das eigentlich so heissen müsste (^-1 vergessen):


dermarkus
Administrator


Anmeldungsdatum: 12.01.2006
Beiträge: 14788

Beitrag dermarkus Verfasst am: 24. Jun 2007 21:58    Titel: Antworten mit Zitat

Stimmt smile Ich würde sagen, das war nur noch ein Tippfehler, und kein Verständnisproblem mehr smile
