winkelmu Verfasst am: 09. Jun 2007 13:19 Titel: FET-Transistor |
|
|
Hallo, habe bei folgender Aufgabe eine Frage, ich habe irgendwie bei diesem Teil der Aufgabe ein Brett vor dem Kopf. Wer kann mir helfen?

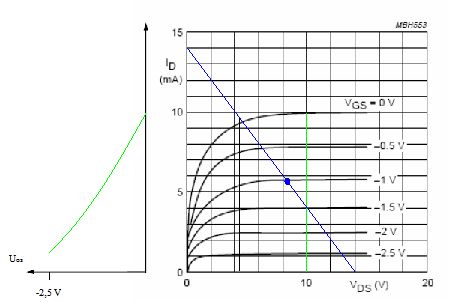

Wie kann ich den Spannungshub am Ausgangssignal feststellen? Die farblichen Teile hab ich schon so rein gezeichnet, das waren andere Teile der Aufgabe, nur hier weiß ich nicht mehr wie das geht.
Beschreibung: |
|
Dateigröße: |
22.25 KB |
Angeschaut: |
882 mal |
|
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 09. Jun 2007 13:33 Titel: |
|
|
Wenn U(gs) zwischen 0 und -2,5V schwankt (geht aus der Aufgabe nicht ganz hervor...) , so holst du dir diese beiden Kennlinen aus dem Ausgangskennlinenfeld. Welche Schnittpunkte mit der Arbeitsgeraden ergeben sich jeweils ? Wie gross wird der Spannungshub U(ds) dann wohl sein ?
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
winkelmu
Anmeldungsdatum: 02.04.2006 Beiträge: 203 Wohnort: Uelzen
|
winkelmu Verfasst am: 09. Jun 2007 13:51 Titel: |
|
|
Diese Frage war auch mehr allgemein gestellt. Das heißt also, ich rechne grundsätzlich , oder nicht?!
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 09. Jun 2007 14:05 Titel: |
|
|
winkelmu hat Folgendes geschrieben: | Diese Frage war auch mehr allgemein gestellt. Das heißt also, ich rechne grundsätzlich , oder nicht?! |
was meinst du damit ?????
Kannst Du mal die gesamte Aufgabe posten, ...?
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
winkelmu
Anmeldungsdatum: 02.04.2006 Beiträge: 203 Wohnort: Uelzen
|
winkelmu Verfasst am: 09. Jun 2007 14:17 Titel: |
|
|
Okdie Aufgabe ist wie folgt:
siehr unten, das Diagramm ist das, was ich vorher schon gepostet habe
Das obige Bild zeigt das Ausgangskennlinienfeld eines Transistors.
a) Um welchen Transistortyp handelt es sich? (genaue Angabe)
b) Skizzieren Sie in das nebenstehende Bild die Steuerkennlinie für
UDS = 10V. Skalieren und beschriften Sie die Achsen.
Der Transistor soll als Verstärker für ein sinusförmiges Eingangssignal
verwendet werden. Das Eingangssignal liegt zwischen -1 V und + 1V.
Die Versorgungsspannung betrage 14 V. Das Ausgangssignal des
Verstärkers soll keinen Gleichanteil enthalten.
c) Skizzieren Sie die Beschaltung des Transistors für den
Verstärkerbetrieb. Wählen Sie eine Source-Schaltung. Verwenden Sie,
falls erforderlich, eine zweite Spannungsquelle.
d) Bestimmen Sie den Arbeitswiderstand so, dass bei UDS = 0 V ein
Strom ID von 14 mA fließt. Wählen Sie den Arbeitspunkt so, dass eine
möglichst große symmetrische Aussteuerbarkeit um den Arbeitspunkt
gegeben ist. Kennzeichnen Sie den Arbeitspunkt in dem obigen Bild.
e) Wie groß ist der Spannungshub des Signals am Ausgang des
Verstärkers?
f) Wie groß ist die Spannungsverstärkung des Verstärkers im
gewählten Arbeitspunkt?
g) Wie groß ist die Verlustleistung des Transistors in der gewählten
Schaltung, wenn kein Eingangssignal anliegt?
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 09. Jun 2007 14:26 Titel: |
|
|

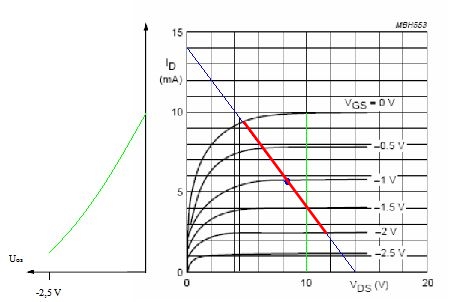

Wenn das Einganssignal am Gate zwischen -1 und 1 Volt schwankt, die pp-Amplitude daher 2V ist, dann wird die rote Line im Ausgangskennlinenfeld durchlaufen, wenn der Arbeitspunkt dort ist, wo bei dir der Punkt ist.
Beschreibung: |
|
Dateigröße: |
55.35 KB |
Angeschaut: |
857 mal |
|
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
winkelmu
Anmeldungsdatum: 02.04.2006 Beiträge: 203 Wohnort: Uelzen
|
winkelmu Verfasst am: 09. Jun 2007 14:34 Titel: |
|
|
Ok, ich danke dir.
|
|
|
|
|
